| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | Mitsubishi |
| Orzecznictwo | CE ROHS |
| Numer modelu | CP30-BA1P1M5A |

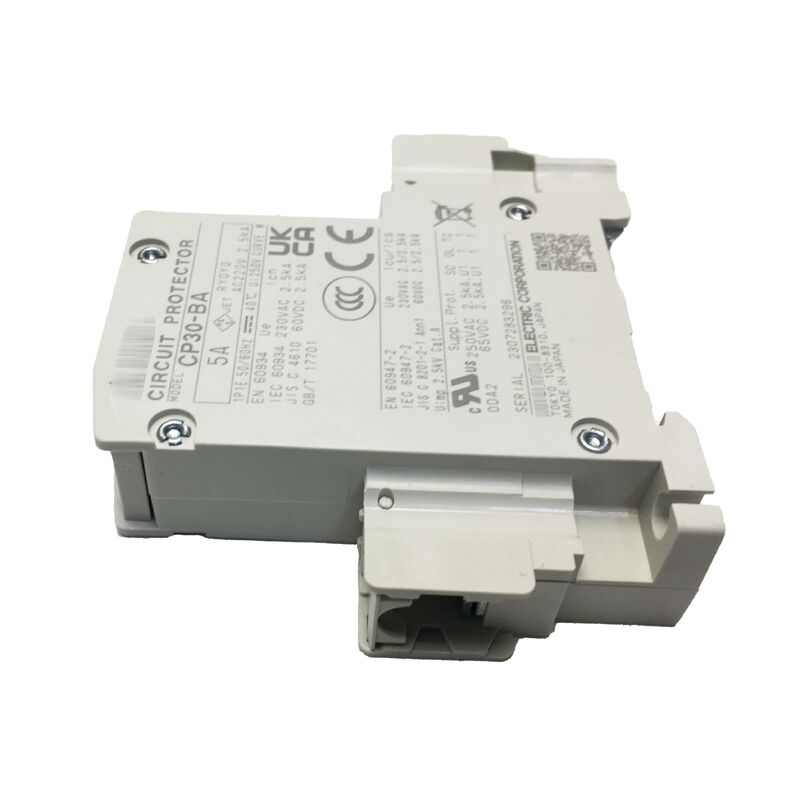

W sprawieMitsubishi CP30-BA1P1M5Ajest jednopołowym, miniaturowym wyłącznikiem 5A z serii WS-V (World Super V) firmy Mitsubishi Electric.Ten certyfikowany przez UL 1077 ochronnik obwodu jest specjalnie zaprojektowany do ochrony poszczególnych obwodów obciążeniowych, obwody sterujące i obwody odgałęziające w obrębie przemysłowych paneli sterujących i obudowy maszyn.
| Numer części | CP30-BA1P1M5A |
| Polacy | 1 biegun (1P) |
| Aktualność podróży | 5 AT |
| Prąd ramy | 30 AF |
| Krzywa wybicia | M (średnia prędkość) |
| Narysowane napięcie prądu stałego | 65 V prądu stałego |
| Narysowane napięcie izolacyjne (Ui) | 250 V |
| Narysowane napięcie impulsowe (Uimp) | 20,5 kV |
| Pojemność przerwania zwarcia | 2.5 kA przy 230V AC (IEC) / 2,5 kA przy 250V AC (UL1077) |
| Połączenie | Śrubokręt |
| Wstawianie | DIN Rail |
| Standardy i zatwierdzenia | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 nr.235, UL, CSA, TÜV, CE, CCC |
Seria WS-V została zaprojektowana tak, aby spełniać wymagające wymagania producentów paneli na rynkach światowych.ten sam numer katalogu może być używany dla paneli przeznaczonych do Ameryki Północnej, europejskich i azjatyckich rynkach, uproszczając globalną zgodność maszyn.
Seria posiada ulepszoną zdolność przerywania zwarcia i spójne cechy podróży, zapewniając niezawodną ochronę z 2.5 kA mocy awaryjnej przy 250V AC w warunkach UL 1077.
Charakterystyka M-krzywy (średniej prędkości) jest idealna dla obwodów o umiarkowanych prądach napędowych, co sprawia, że nadaje się do:
Ta krzywa zapewnia ochronę przed trwałym przepływem prądu przy jednoczesnym tolerowaniu normalnych przejściowych momentów uruchomienia bez przeszkadzających wybuchów.
Wzór napięcia 65 V prądu stałego sprawia, że jest on idealny dla obwodów sterowania prądu stałego 24 V i 48 V, powszechnie stosowanych w:
Urządzenie jest specjalnie przeznaczone do przerywania usterek prądu stałego, zapewniając odpowiednią ochronę w systemach sterowania prądem stałym.
Złącza z zaciskami śrubowymi zapewniają niezawodne, ponownie mocujące się połączenia odpowiednie dla środowisk przemysłowych z wibracjami i cyklami termicznymi.Standardowe mocowanie szyny 35 mm DIN zapewnia łatwą integrację w panelu sterującym wraz z innymi urządzeniami ochronnymi.
UL 1077 obejmuje dodatkowe zabezpieczenia dla obwodów w wyposażeniu, w dół od głównej ochrony wejścia do serwisu. UL 489 obejmuje urządzenia zabezpieczające obwody odgałęzienia do bezpośredniego połączenia serwisowego.Wykorzystanie urządzeń UL 1077, takich jak CP30-BA, do indywidualnych obwodów obciążenia w panelach sterujących.
Krzywa M: ogólne przeznaczenie dla umiarkowanych obciążeń (releje, magnety). Krzywa S: duże obciążenia (transformatory, silniki). Krzywa F: szybka reakcja na wrażliwe obwody z minimalnym obciążeniem.
Tak, 65 V prądu stałego zapewnia znaczny margines dla zastosowań 24 V prądu stałego.
Podstawowa jednostka nie zawiera kontaktów pomocniczych, ale seria CP30-BA obsługuje dodatkowe urządzenia alarmowe i pomocnicze, które przymocowane są do ciała urządzenia w celu monitorowania stanu jazdy.
UL 1077, CSA C22.2 nr.235, IEC 60947-2, IEC 60934, TÜV i oznakowanie CE zgodnie z EN 60934 i EN 60947-2.
