| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | Mitsubishi |
| Orzecznictwo | CE ROHS |
| Numer modelu | TCL-05SV3 |

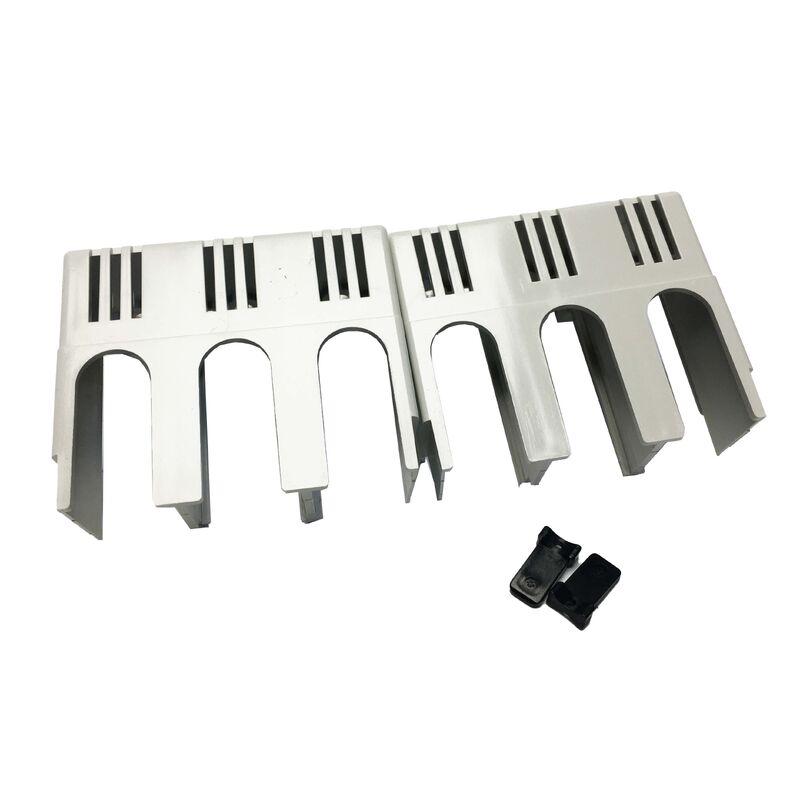

W sprawieMitsubishi TCL-05SV3jest dużą osłoną końcową przeznaczoną dla wyłączników obwodów z kształtowaną obudową serii WS-V, kompatybilną zarówno z konfiguracjami dwupołowymi, jak i trójpołowymi w zakresie ram 30A-63A.Każdy zestaw zawiera dwie osłony i dwie płyty uszczelniające dla pełnej ochrony końcówki.
| Parametry | Wartość |
|---|---|
| Numer części | TCL-05SV3 (TCL05SV3) |
| Funkcja | Duże pokrycie terminalu |
| Kompatybilna seria | Mitsubishi WS-V serii MCCB |
| Wielkość ramki | 30A - 63A |
| Kompatybilność biegunowa | Dwu- i trójpolarne |
| Zawartość | 2 × Pokrywki, 2 × Płyty uszczelniające |
| Kolor | Biały |
| Waga | 0.1 kg |
| Instalacja | Wyposażone w szybkie urządzenia, bez narzędzi |
TCL-05SV3 oferuje kompatybilność dwustronną, co czyni go wszechstronnym wyborem dla producentów paneli elektrycznych.Jedny numer części służy zarówno instalacjom wyłączników dwupołowych, jak i trójpołowych w zakresie ram 30A-63A, zmniejszając zapotrzebowanie na zapasy.
Jednorazowa konstrukcja z napędem umożliwia szybką instalację bez narzędzi lub elementów mocujących.W ten sposób eliminuje się ryzyko upadku sprzętu na aktywne sekcje podczas montażu i umożliwia natychmiastowe ponowne montaż w przypadku przypadkowego przemieszczenia podczas prac konserwacyjnych.
Pokrywki końcowe, takie jak TCL-05SV3, pomagają spełnić wymagania dotyczące ochrony operatora i obudowy części aktywnych zgodnie z normami, w tym IEC 61439 dla zespołów urządzeń przełącznikowych niskiego napięcia i urządzeń sterujących.Zapobiegają przypadkowemu kontaktowi z terminaliami na żywo podczas pracy paneli i konserwacji.
Pokrycie TCL (duże) zapewnia większą głębię nad obszarem końcowym w porównaniu z pokryciami TCS (małe), uwzględniając większe przekróje przewodników (10 mm2 do 25 mm2) typowe dla przełączników klasy 30A-63A.Zapewnia to odpowiednie siedzenia bez zakłóceń z powodu dużych przewodów.
Modele NF:NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3 bieguny)
Modele NV:NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
TCL-05SV2 jest kompatybilny tylko z konfiguracjami 2-polarnymi, podczas gdy TCL-05SV3 działa zarówno z przerywaczami 2-polarnymi, jak i 3-polarnymi w zakresie ram 30A-63A.
Mitsubishi określa, że osłony końcowe nie mogą być instalowane na elektrycznych (motywowanych) wyłącznikach, ze względu na niezgodną geometrię dostępu do końcówek.
Jako certyfikowane akcesoria Mitsubishi przyczyniają się one do spełnienia wymogów ochrony operatora zgodnie z normami takimi jak IEC 61439 i odpowiednimi krajowymi przepisami dotyczącymi okablowania.
