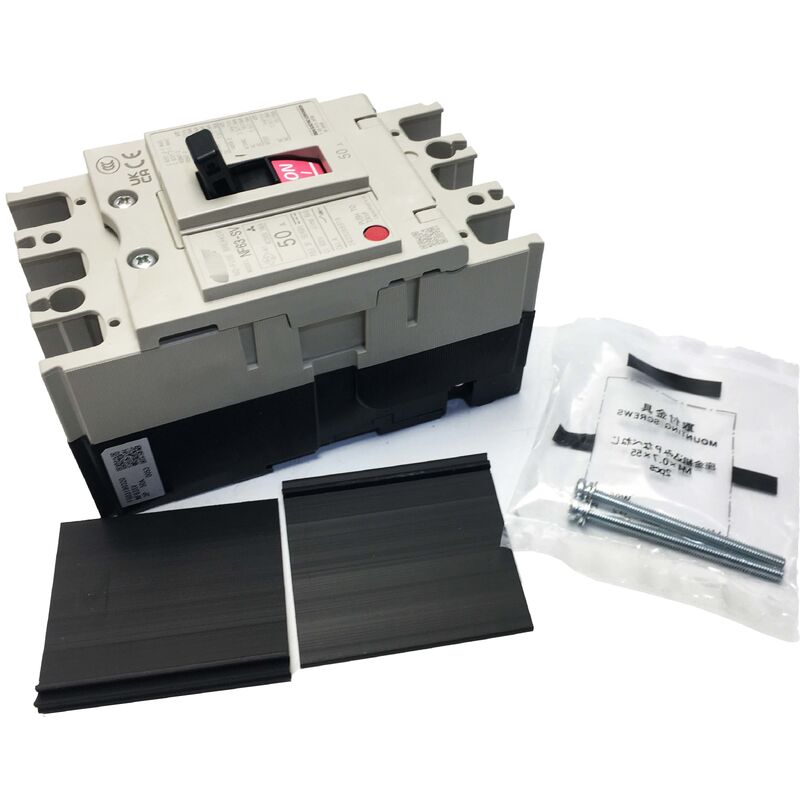

Wyłącznik nadprądowy Mitsubishi NF63-SV 3P 50A
Nowy, fabrycznie zapakowany wyłącznik MCCB serii WS-V Standard Class o prądzie znamionowym od 5A do 63A, pracy AC/DC 600V i zdolności wyłączania 7,5kA przy 400V.
Przegląd produktu
Mitsubishi NF63-SV to wyłącznik typu MCCB klasy Standard z serii WS-V, przeznaczony do zastosowań w dystrybucji przemysłowej i sterowaniu maszynami. Ten 3-biegunowy, 50A moduł oferuje niezawodną ochronę dzięki stałemu wyzwalaczowi termiczno-magnetycznemu i możliwości podłączenia z przodu.
Kluczowe specyfikacje
| Rodzina produktów |
NF63-SV |
| Seria |
Seria WS-V - MCCB NF-S (Klasa Standard) |
| Zakres prądu znamionowego |
5A do 63A |
| Napięcie znamionowe |
600V AC / 250V DC |
| Dostępne bieguny |
2P, 3P, 4P |
| Zdolność wyłączania przy 400V |
7,5 kA (IEC 60947) |
| Zdolność wyłączania przy 200-230V |
15 kA (IEC 60947) |
| Wyzwalacz |
Stały termiczno-magnetyczny |
| Podłączenie |
Zaciski kablowe lub szyny prądowe z przodu |
| Norma |
IEC 60947-2 |
| Producent |
Mitsubishi Electric |
Porównanie klas wydajności
Seria WS-V oferuje trzy klasy wydajności, aby dopasować się do wymagań aplikacji:
- NF-C (Klasa ekonomiczna): 5 kA przy 400V - Opłacalny dla instalacji z ograniczonym prądem zwarciowym
- NF-S (Klasa Standard - ten produkt): 7,5 kA przy 400V - Idealny dla większości scenariuszy dystrybucji przemysłowej
- NF-H (Klasa o wysokiej wydajności): 10 kA przy 400V - Dla instalacji w pobliżu transformatorów o dużej mocy
Funkcje ochrony
Stały wyzwalacz termiczno-magnetyczny zapewnia kompleksową ochronę:
- Element termiczny: Ochrona przed przeciążeniem z charakterystyką odwrotnie zależną od czasu dla prądów rozruchowych silnika
- Element magnetyczny: Natychmiastowa ochrona przed zwarciem do przerywania prądu zwarciowego
Praca AC/DC
Przystosowany do pracy zarówno w sieciach AC, jak i DC, co czyni go odpowiednim do konwencjonalnej dystrybucji trójfazowej, systemów akumulatorowych, ochrony szyn DC w szafach sterowniczych, instalacji fotowoltaicznych i ochrony wyjścia UPS.
Kompatybilność akcesoriów
Kompatybilny z pełną gamą akcesoriów serii WS-V, w tym osłonami zacisków, stykami pomocniczymi, stykami alarmowymi, cewkami wyzwalaczy wzrostowych i wyzwalaczami podnapięciowymi przeznaczonymi dla grupy ramowej 30A-63A.
Często zadawane pytania
Jaka jest różnica między NF63-SV, NF63-CV i NF63-HV?
Wszystkie trzy mają tę samą ramę i zakres prądowy, ale różnią się zdolnością wyłączania: NF63-CV (5 kA), NF63-SV (7,5 kA), NF63-HV (10 kA). Klasa standard NF63-SV obejmuje większość zastosowań przemysłowych.
Czy obudowa wyłącznika zmienia się między różnymi prądami znamionowymi?
Nie. NF63-SV ma te same wymiary fizyczne w całym zakresie prądowym od 5A do 63A, a prąd znamionowy jest ustawiany przez kalibrację fabryczną wyzwalacza.
Czy NF63-SV jest certyfikowany zgodnie z IEC 60947-2?
Tak. Wyłącznik jest testowany i posiada znamionową zdolność serwisową Ics równą 100% znamionowej zdolności wyłączania Icu przy 400V, zgodnie z IEC 60947-2.
Czy NF63-SV może być używany w obwodach DC?
Tak. Przystosowany do pracy w DC do 250V ze zdolnością wyłączania 7,5 kA. W zastosowaniach DC należy przestrzegać prawidłowej orientacji biegunowości.
Czy akcesoria można instalować w terenie?
Tak. Modułowy system akcesoriów umożliwia instalację w terenie wyzwalaczy wzrostowych, styków pomocniczych i innych akcesoriów bezpośrednio na obudowie wyłącznika.
