| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | Omrom |
| Orzecznictwo | CE ROHS |
| Numer modelu | J7ARN-E9-24VDC |

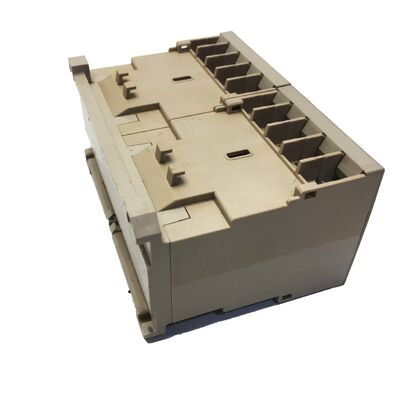

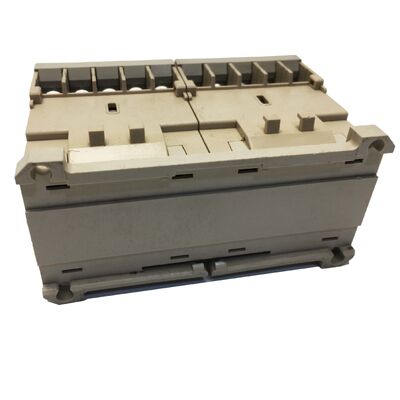

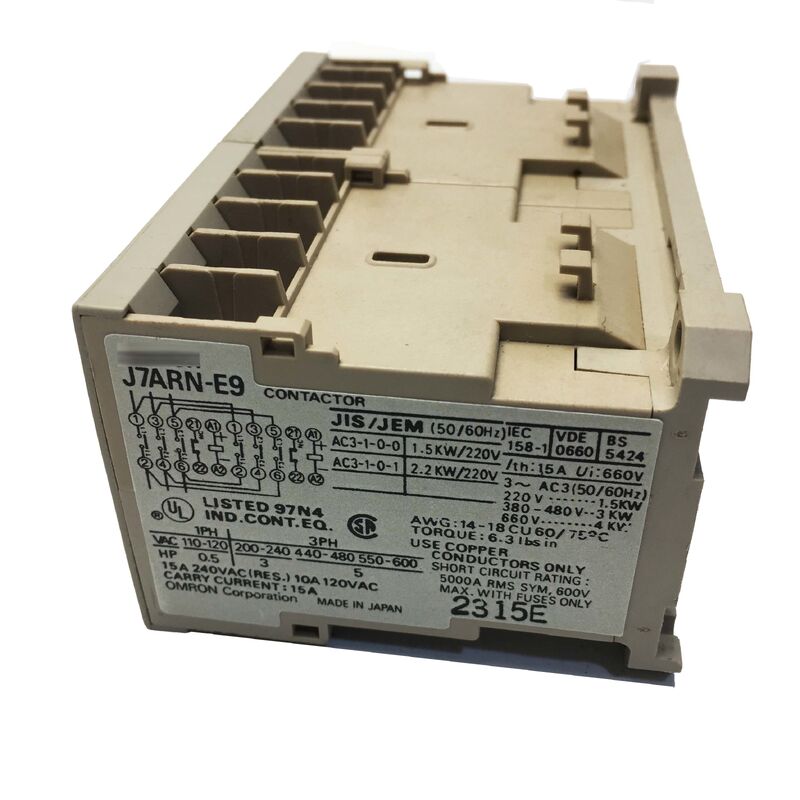

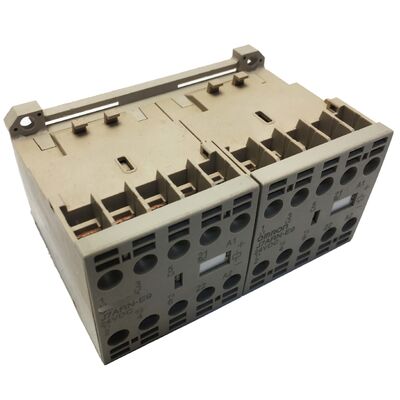

W sprawieOmron J7ARN-E9-24VDCjest profesjonalnym odwracalnym kontaktorem magnetycznym przeznaczonym do sterowania trójfazowymi silnikami zarówno w kierunku do przodu, jak i w kierunku do tyłu.Ta zintegrowana jednostka łączy dwa 9A trójpolarne kontaktory z mechanicznym systemem blokady, zapewniające bezpieczne i niezawodne operacje odwracania silnika z obwodu sterowania prądem stałym 24 V.
| Numer części | J7ARN-E9-24VDC |
| Rodzaj | Odwracalny kontaktor magnetyczny (przód/wstecz) |
| Prąd nominalny (AC3) | 9 A |
| Klasyfikacja motoryzacyjna | 4 kW przy 380-400 V |
| Napięcie cewki | 24 V prądu stałego |
| Polacy | 3 bieguny |
| Zamykanie | Zintegrowane zamki mechaniczne |
| Konfiguracja | Podwójne 3-półkowe (przód + tył) |
| Kategoria zastosowania | AC3 (obciążenie silnika) |
| Standardowy | IEC 60947-4-1 |
| Zaopatrzenie w cewki | D.C. |
J7ARN-E9-24VDC umożliwia odwrócenie kierunku silnika poprzez wymianę połączeń fazowych poprzez konstrukcję podwójnych kontaktorów.Zintegrowany mechaniczny blokadę fizycznie zapobiega zarówno kontaktory do przodu i do tyłu z zamknięcia jednocześnie, eliminując ryzyko skrótów fazowo-fazowych.
Klasyfikacja 9A AC3 odnosi się specjalnie do wymagań związanych z uruchamianiem i zatrzymaniem silnika,w tym obsługa dużych prądów napędowych (5-7 razy prąd pełnego obciążenia) typowych dla silników indukcyjnych w klatce wiewiórkowejZapewnia to niezawodną wydajność silników o mocy do 4 kW przy 400 V trójfazowych.
Zaprojektowana do płynnego zintegrowania z nowoczesnymi systemami sterowania, cewka 24V DC łączy się bezpośrednio z kartami wyjściowymi PLC od głównych producentów, w tym Siemens, Mitsubishi, Omron, Allen-Bradley,i Schneider bez konieczności umieszczania przekaźników.
Mechaniczne blokady zapewniają warstwę bezpieczeństwa sprzętowego, która działa niezależnie od sygnałów sterowania.ochrona przed awariami PLC, błędy w okablowaniu lub błędy w oprogramowaniu, które mogą powodować niebezpieczne skróty fazowo-fazowe.
Tak, zaleca się minimalny czas martwy 15 ms pomiędzy poleceniami do przodu i do tyłu w celu zapewnienia odpowiedniego otwierania kontaktu i wygaszania łuku.Programy PLC powinny wdrażać opóźnienia 50-100 ms w celu uwzględnienia rozpadu magnetycznego i czasów reakcji mechanicznej.
J7ARN-E9-24VDC jest przeznaczony do silników trójfazowych o mocy do 4 kW przy 380-400 V. W przypadku systemów 230 V maksymalna moc silnika wynosi około 2,2 kW ze względu na takie samo ograniczenie prądu 9A AC3.
Aby zapewnić pełną ochronę silnika, należy zainstalować relé przeciążenia termicznego w serii z obwodem sterowania cewką kontaktorów.Relaj powinien być rozmiarowy zgodnie z napisem napędu silnika na pełnym obciążeniu, a nie klasyfikacja 9A.
