Zespół pierścieni ślizgowych Moog 800-336-2112 | Pierścień ślizgowy z przelotowym otworem AC4598
Używany, otwór 1,5", 10A na obwód, szczotka światłowodowa, do 250 obr./min
Przegląd produktu

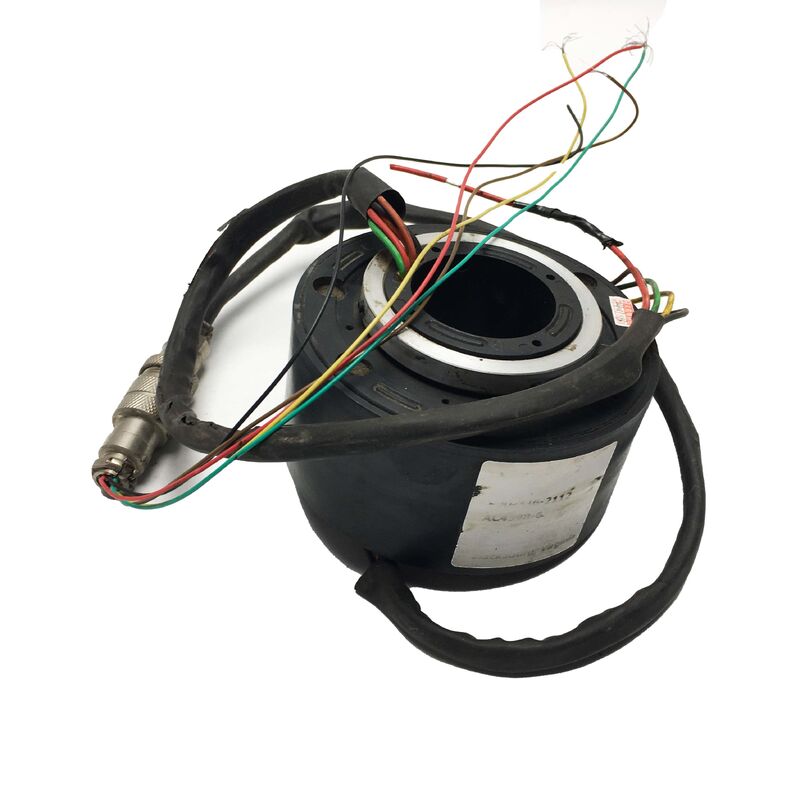

Ta oferta dotyczy używanego zespołu pierścieni ślizgowych Moog 800-336-2112 - pierścienia ślizgowego z przelotowym otworem z serii AC4598, jednej z najszerzej stosowanych platform przemysłowych pierścieni ślizgowych produkowanych przez Moog Components Group (dawniej Litton Poly-Scientific). Urządzenie zostało usunięte z poprzedniego użytkowania i jest oferowane jako przetestowany zapas lub zapas wymiany.
Zespół przesyła obwody zasilania i sygnału przez interfejs obracający się w sposób ciągły przez centralny otwór o średnicy 1,5 cala, umożliwiając przejście przez środek przewodów hydraulicznych, rur pneumatycznych lub wału współosiowego, podczas gdy połączenia elektryczne obracają się swobodnie bez skręcania lub gromadzenia naprężeń mechanicznych.
Kluczowe specyfikacje
| Numer części |
800-336-2112 |
| Rodzina produktów |
Seria AC4598 |
| Średnica otworu przelotowego |
1,5 cala (38,1 mm) |
| Prąd na obwód |
10 A |
| Napięcie znamionowe |
Do 600 VAC |
| Opcje obwodów |
6, 12, 18 lub 24 obwody |
| Maksymalna prędkość (standardowa) |
250 obr./min ciągłej pracy |
| Technologia styku |
Szczotka światłowodowa |
| Przekrój przewodu |
16 AWG |
| Długość przewodu (standardowa) |
12 cali |
| Montaż |
Standardowy montaż na kołnierzu; opcjonalny montaż na flanszy |
| Średnica zewnętrzna (opcja z flanszą) |
5 cali (127 mm) |
| Uszczelnienie |
Uszczelnienie rozpryskowe (odporność na kurz i wilgoć) |
| Kompatybilność sygnałów |
Protokoły analogowe, cyfrowe, magistrali danych |
| Producent |
Moog Components Group |
| Kraj pochodzenia |
USA |
Funkcjonalność pierścienia ślizgowego z przelotowym otworem
Pierścień ślizgowy przenosi moc elektryczną i sygnały przez obracający się interfejs bez ograniczeń kątowych. Konstrukcja z przelotowym otworem posiada niezakłócony otwór o średnicy 1,5 cala biegnący przez jego oś środkową, służący jako przejście dla przewodów ciśnienia hydraulicznego, rur zasilających pneumatycznych lub wałów współosiowych, które muszą przejść przez środek bez połączenia elektrycznego.
Taka konstrukcja eliminuje potrzebę skręcania kabli, które gromadzą naprężenia i ostatecznie pękają, zastępując je toczącymi się stykami elektrycznymi zaprojektowanymi na miliony obrotów.
Technologia styku ze szczotkami światłowodowymi
System styku ze szczotkami światłowodowymi wykorzystuje wiązki indywidualnie przewodzących włókien, które stykają się z powierzchnią obracającego się pierścienia, tworząc jednocześnie wiele punktów styku. Taka konstrukcja zapewnia kilka kluczowych zalet:
- Wydłużona żywotność przy niskim zużyciu mechanicznym
- Minimalny szum elektryczny dla czystego przesyłu sygnału
- Brak wymagań dotyczących smarowania
- Praktycznie brak generowania zanieczyszczeń z zużycia
- Stała rezystancja styku przez cały okres użytkowania
Konfiguracja obwodów i warianty z sufiksem X
Platforma AC4598 jest dostarczana w standardowych konfiguracjach 6, 12, 18 i 24 obwodów, każdy o prądzie 10 amperów. Warianty z sufiksem X (459806X028, 459812X142 itp.) kodują specyficzną liczbę obwodów, konfigurację przewodów, układ montażowy, uszczelnienie i długość przewodów.
Podczas wymiany istniejących jednostek, dopasowanie pełnego sufiksu X zapewnia kompatybilność z oryginalnymi konfiguracjami okablowania i montażu.
Zastosowania przemysłowe
AC4598/800-336-2112 znajduje zastosowanie w szerokiej gamie przemysłowych urządzeń obrotowych, w tym:
- Stoły obrotowe
- Bębny kablowe do pojazdów przemysłowych
- Pozycjonery spawalnicze
- Maszyny pakujące z obrotowymi karuzelami
- Systemy paletyzacji z obrotowymi platformami
- Centra obróbcze typu wieżyczkowego
- Urządzenia sterowania procesami z czujnikami obrotowymi
Zalety używanych jednostek
Używane jednostki Moog AC4598 oferują ekonomiczne rozwiązanie do przywracania lub modernizacji systemów bez czasu realizacji lub kosztów nowych zamówień OEM. Solidna konstrukcja i technologia szczotek światłowodowych zapewniają znaczną pozostałą żywotność, nawet po długim okresie poprzedniego użytkowania, gdy są eksploatowane zgodnie ze specyfikacją.
Często zadawane pytania
P1: Jaka jest różnica między numerem części 800-336-2112 a oznaczeniem AC4598?
AC4598 to oznaczenie rodziny produktów Moog dla tej platformy pierścieni ślizgowych z przelotowym otworem. 800-336-2112 to numer części Moog Components Group dla tej samej rodziny produktów. Oba odnoszą się do tej samej serii pierścieni ślizgowych z otworem 1,5 cala i prądem 10A, ze szczotkami światłowodowymi.
P2: Ile obwodów obsługuje 800-336-2112, jaki jest maksymalny prąd i napięcie?
AC4598/800-336-2112 obsługuje 6, 12, 18 lub 24 obwody, każdy o obciążalności 10 amperów. Napięcie znamionowe wynosi do 600 VAC na obwód. Obwody mogą przenosić zasilanie AC lub DC, sygnały analogowe lub sygnały danych cyfrowych.
P3: Czy technologia szczotek światłowodowych wymaga konserwacji lub smarowania?
Nie. Technologia styku ze szczotkami światłowodowymi nie wymaga smarowania, co jest jedną z głównych zalet konstrukcyjnych w porównaniu z tradycyjnymi pierścieniami ślizgowymi ze szczotkami drucianymi. Konserwacja ogranicza się do okresowej kontroli zespołu stykowego i stanu przewodów.
P4: Czy przewody hydrauliczne lub pneumatyczne mogą przechodzić przez otwór o średnicy 1,5 cala podczas pracy pierścienia ślizgowego?
Tak - taki jest cel konstrukcji z przelotowym otworem. Niezakłócony otwór o średnicy 1,5 cala umożliwia przejście przewodów ciśnienia hydraulicznego, rur zasilających pneumatycznych lub współosiowego wału mechanicznego przez środek zespołu, podczas gdy pierścień ślizgowy obraca się niezależnie wokół niego.
P5: Jak należy ocenić używany 800-336-2112 przed instalacją?
Sprawdzić przewody pod kątem uszkodzeń izolacji, sprawdzić wewnętrzną powierzchnię otworu przelotowego pod kątem przetarć lub zarysowań, obrócić zespół ręcznie, aby sprawdzić płynność pracy łożysk, oraz zmierzyć rezystancję styku na każdym obwodzie. Test na stanowisku z podłączeniem znanego obciążenia do każdego obwodu podczas obracania zespołu zapewnia najbardziej wiarygodną walidację.
