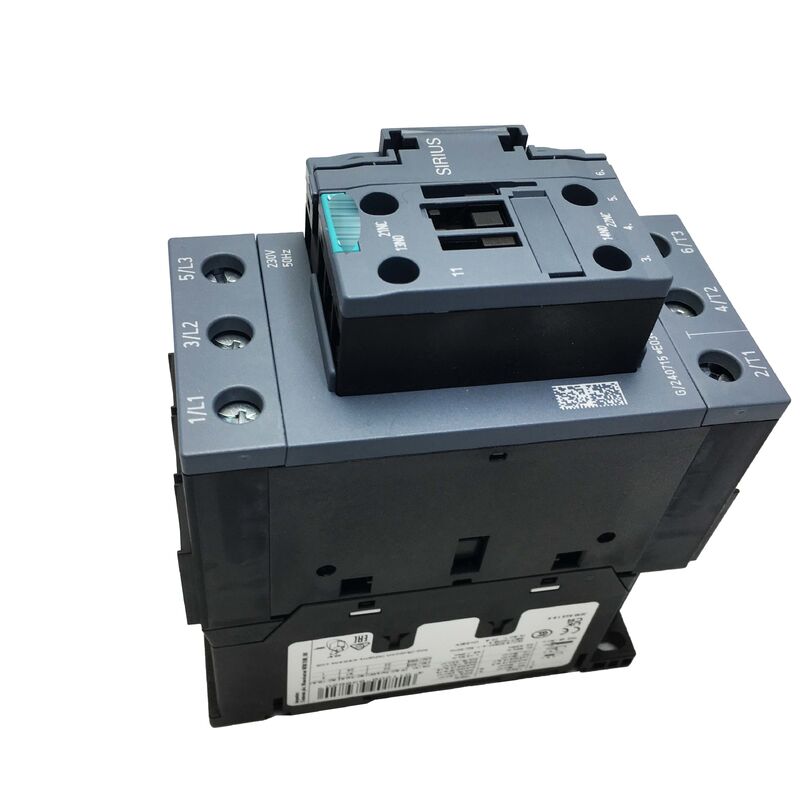

Nowy, zapieczętowany stycznik Siemens 3RT2036-1AP00
Siemens 3RT2036-1AP00 | Stycznik mocy SIRIUS 3RT2
Numer części: 3RT2036-1AP00
Producent: Siemens AG
Rodzina produktów: SIRIUS 3RT2
Typ: 3-biegunowy stycznik mocy (przełączanie silników AC)
Przegląd
Model 3RT2036-1AP00 to 3-biegunowy stycznik mocy z serii SIRIUS 3RT2 firmy Siemens, przeznaczony do przełączania asynchronicznych silników AC o mocy do 22 kW przy 400 V. Rozmiar obudowy S2 zapewnia ulepszone możliwości dzięki cięższej konstrukcji styków, większej masie termicznej i wytrzymałości mechanicznej, aby poradzić sobie z wyższymi prądami podczas rozruchu i pracy napędów o mocy 22 kW.
Zastosowania obejmują duże sprężarki, stacje pomp o dużej wydajności, wytrzymałe napędy przenośników, przemysłowe systemy wentylatorów i silniki główne obrabiarek. Nadaje się również do obciążeń rezystancyjnych przy prądach wyższych niż jego znamionowa moc silnika. Ten model zastępuje wcześniejszy 3RT1036-1AP00, zachowując te same parametry znamionowe, konfigurację zacisków i wymiary.
Kluczowe specyfikacje
| Parametr |
Wartość |
| Numer części |
3RT2036-1AP00 |
| Producent |
Siemens |
| Seria produktów |
SIRIUS 3RT2 |
| Kategoria użytkowania |
AC-3e / AC-3 |
| Konfiguracja styków głównych |
3 NO (3-biegunowy) |
| Prąd znamionowy (AC-3, 400V) |
50 A (51 A według zaktualizowanej specyfikacji) |
| Moc silnika |
22 kW @ 400V / 11 kW @ 230V |
| Napięcie cewki |
230V AC, 50 Hz |
| Zintegrowane pomocnicze |
1 NO + 1 NC |
| Rozmiar |
S2 |
| Podłączenie |
Zaciski śrubowe |
| Napięcie izolacji (Ui) |
690 V |
| Napięcie udarowe |
6 kV |
| Stopień ochrony |
IP20 |
| Temperatura otoczenia |
−25°C do +60°C (z obniżeniem wartości znamionowych powyżej +40°C) |
| Szerokość netto |
55 mm |
| Normy |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Certyfikaty |
IEC, UL, CSA, CE, CCC, SN 31920 |
| Waga |
Ok. 0,985 kg |
Możliwości rozmiaru obudowy S2
Stycznik o rozmiarze obudowy S2 charakteryzuje się cięższym mostkiem stykowym, większą szczeliną między stykami i większą zdolnością gaszenia łuku w porównaniu do mniejszych jednostek S0 i S00. Te fizyczne różnice umożliwiają znamionowy prąd silnika 50 A i pozwalają na obsługę prądów rozruchowych przy zablokowanym wirniku osiągających 350 A lub więcej podczas zamykania styków.
Wyższa masa termiczna oznacza, że stycznik może pochłonąć więcej energii przełączania, zanim wzrost temperatury wpłynie na wydajność, co czyni go odpowiednim do zastosowań z częstymi rozruchami, gdzie generowana jest znaczna energia przełączania w cyklach roboczych.
Zintegrowane styki pomocnicze
Każdy 3RT2036-1AP00 zawiera jeden zintegrowany styk pomocniczy NO i jeden zintegrowany styk pomocniczy NC mechanicznie połączone z nosicielem styków głównych. Zapewniają one informację zwrotną w czasie rzeczywistym o rzeczywistym stanie stycznika do monitorowania systemu sterowania i funkcji bezpieczeństwa.
Styk NC służy jako standardowe wejście do autodiagnostyki rozrusznika silnika, podczas gdy styk NO jest zazwyczaj podłączany w obwodach podtrzymania dla ręcznych rozruszników silnika. Ta funkcja monitorowania bezpieczeństwa spełnia wymagania wielu norm bezpieczeństwa maszyn.
Zastosowania w zakresie bezpieczeństwa funkcjonalnego
Model 3RT2036-1AP00 posiada certyfikat IEC 61508 dla zastosowań w zakresie bezpieczeństwa funkcjonalnego. Po odpowiednim połączeniu z modułami przekaźników bezpieczeństwa lub sterownikami PLC bezpieczeństwa, styczniki te mogą przyczynić się do funkcji bezpieczeństwa o poziomie SIL i PL. Skonsultuj się z narzędziem do oceny bezpieczeństwa produktu i odpowiednimi normami bezpieczeństwa maszyn w celu uzyskania szczegółowych wymagań aplikacyjnych.
Często zadawane pytania
P1: Czy 3RT2036-1AP00 można stosować w rozruchach gwiazda-trójkąt z wymaganym napięciem cewki 230V?
Tak, 3RT2036-1AP00 może służyć jako stycznik główny i stycznik trójkąta w rozruchach gwiazda-trójkąt. Standardowe moduły połączeniowe SIRIUS do rozruchów gwiazda-trójkąt zapewniają niezbędne blokady mechaniczne i elektryczne. Sprawdź, czy znamionowa moc stycznika gwiazdy odpowiada warunkom pracy gwiazdy ze zredukowanym prądem.
P2: Czy zauważalne buczenie jest normalne po wymianie?
Pewne buczenie cewki AC jest normalne z powodu zmiennego pola magnetycznego. Jeśli jest ono zauważalnie głośniejsze, sprawdź, czy na powierzchniach styku rdzenia nie ma brudu lub korozji, które mogą uniemożliwiać prawidłowe osadzenie się kotwicy, zwiększając szczelinę i poziom buczenia.
P3: Czy stycznik można zamontować na boku (obrócony o 90°)?
Standardowy montaż jest pionowy. Chociaż obrót do pozycji poziomej lub odwróconej jest możliwy, prąd znamionowy może wymagać obniżenia wartości ze względu na zmienione chłodzenie konwekcyjne. Skonsultuj się z kartą katalogową produktu w celu uzyskania informacji o dopuszczalnym obniżeniu wartości znamionowych w niestandardowych pozycjach montażowych.
P4: Jaki jest maksymalny przekrój przewodu dla zacisków głównych stycznika?
Zaciski śrubowe S2 mieszczą przekroje przewodów od około 2,5 mm² do 35 mm², w zależności od typu zacisku. W przypadku okablowania panelowego zaleca się stosowanie elastycznych przewodów linkowych z odpowiednimi tulejkami końcowymi. Zaciski sterujące akceptują mniejsze przekroje, zazwyczaj od 0,5 mm² do 4 mm².
P5: Czy stycznik nadaje się do silników pomp o mocy 22 kW, uruchamianych 15-20 razy na godzinę?
Częste przełączanie w trybie AC-3 przy 15-20 rozruchach na godzinę jest wymagające. Oblicz całkowitą liczbę rozruchów w wymaganym okresie eksploatacji i porównaj z opublikowaną krzywą żywotności elektrycznej. Jeśli wymagana żywotność przekracza znamionową, rozważ częstszą wymianę styków, zastosowanie łagodnych rozruszników w celu ograniczenia prądu rozruchowego lub rozruchów gwiazda-trójkąt w celu zmniejszenia prądu rozruchowego.
