3RT1975-6A Nowy oryginalny Siemens 3RT19756A Przełączniki

Numer części: 3RT1975-6A

Producent: Siemens AG (Niemcy)

Typ produktu: Zestaw Styków Wymiennych (Część Zamienna)

Gama Produktów: SIRIUS (Seria 3RT1)

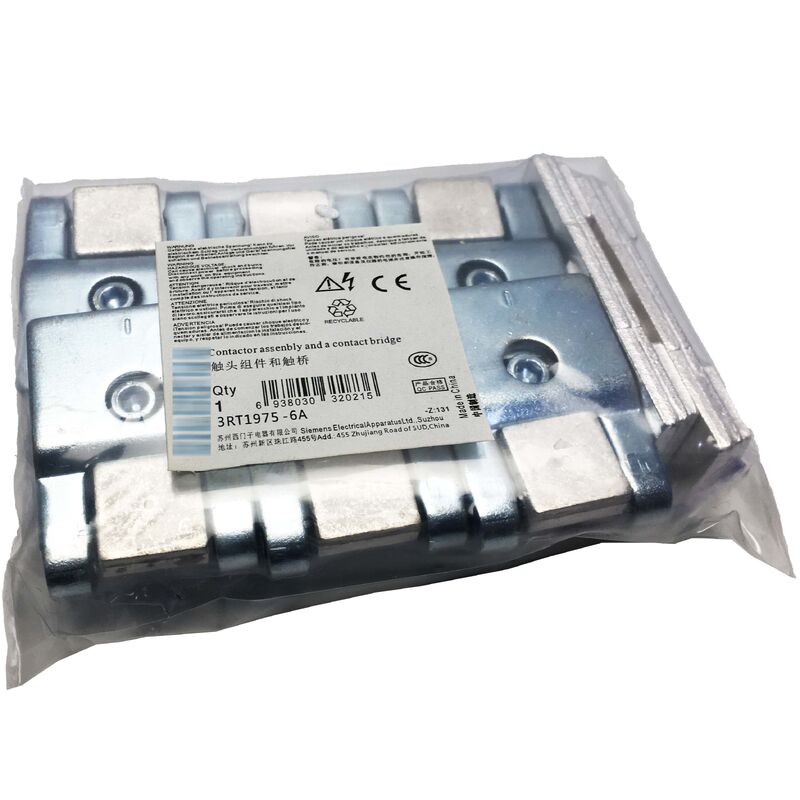

3RT1975-6A to oryginalny zestaw styków wymiennych firmy Siemens do stycznika mocy SIRIUS 3RT1075. Zawiera wszystko, co potrzebne do odnowienia głównego zespołu styków jednego stycznika 3RT1075: trzy ruchome mostki stykowe, sześć stałych styków oraz powiązane elementy montażowe.

Zestaw zastępuje jednocześnie wszystkie sześć powierzchni stykowych w trzech głównych biegunach – przywracając stycznikowi jego pierwotną rezystancję stykową, spadek napięcia i zdolność przenoszenia prądu.

3RT1075 to stycznik mocy firmy Siemens w rozmiarze S12, największa standardowa rama w gamie SIRIUS 3RT1. Znamionowy na 400A AC-3, przełącza trójfazowe silniki prądu przemiennego o mocy do 200kW przy sieciach 400V, 150 KM przy 480V i 400 KM przy zasilaniu 600V.

Przy tych poziomach mocy, 3RT1075 obsługuje jedne z najwyższych prądów ciągłych w linii produktów SIRIUS. Występuje w dużych centrach sterowania silnikami, głównych panelach napędowych dla wentylatorów przemysłowych i sprężarek, centralnych napędach pomp w uzdatnianiu wody oraz w ciężkich zastosowaniach morskich i procesowych.

Styki ulegają znacznemu zużyciu – co czyni 3RT1975-6A jedną z najważniejszych części zamiennych do serwisowania dla każdej lokalizacji, w której pracują te maszyny.

Filozofia projektowania SIRIUS sprawia, że wymiana styków jest praktyczna. Seria zestawów 3RT19 pozwala na konserwację bez wyjmowania stycznika z panelu w wielu typach instalacji – modułowa obudowa zapewnia bezpośredni dostęp do zespołu styków. Oznacza to mniej przestojów, mniej odłączeń i szybszy powrót do pracy.

Za każdym razem, gdy 3RT1075 otwiera się pod obciążeniem, między rozłączającymi się stykami powstaje łuk. Łuk trwa ułamek milisekundy – ale przy 400A energia w tym przedziale jest znacząca. Z każdym cyklem pracy zużywa niewielką ilość materiału stykowego.

Zużyty materiał osadza się jako czarny zwęglony osad na powierzchniach stykowych. Po setkach lub tysiącach cykli przełączania, to zużycie się kumuluje. Grubość styku maleje. Sprężyna dociskowa styku ugina się mniej. Geometria powierzchni zmienia się z płaskiej i gładkiej na wżerową i nieregularną.

Te zmiany zwiększają rezystancję stykową. Wyższa rezystancja styku oznacza więcej ciepła generowanego na złączu stykowym – co przyspiesza zużycie.

Ostrzegawcze sygnały są jasne: podwyższona temperatura na zaciskach głównych, widoczne wżery, zapach rozgrzanego metalu podczas ciężkiego przełączania, a w zaawansowanych przypadkach dźwięk głośniejszego niż zwykle łuku przy zamykaniu.

Pozostawione bez nadzoru, zużyte styki w końcu się spajają – zmiękczone powierzchnie stopu srebra stapiają się podczas zdarzenia przerwania. Spawany stycznik nie może się otworzyć w warunkach awarii i stanowi zagrożenie dla bezpieczeństwa. Regularna inspekcja i terminowa wymiana zestawu za pomocą 3RT1975-6A zapobiega takiemu wynikowi.

Powszechnym instynktem oszczędnościowym jest wymiana tylko najbardziej zużytego bieguna. Jest to zły wybór. Kiedy jeden biegun osiągnie próg zużycia, pozostałe dwa są tuż za nim – przy mocy 200kW i wyższej, wszystkie trzy fazy przenoszą prawie równy prąd i doświadczają prawie równej energii łuku na cykl.

Wymiana tylko jednego bieguna oznacza, że pozostałe dwa będą wymagały wymiany wkrótce, co wymaga drugiego wyłączenia i drugiego zdarzenia konserwacyjnego.

Pełna wymiana zestawu za pomocą 3RT1975-6A przywraca stycznik do jednolitej podstawy we wszystkich biegunach. Następny interwał konserwacyjny jest przewidywalny i spójny. Całkowity koszt robocizny jest niższy – jedna interwencja zamiast dwóch.

3RT1975-6A pasuje do strukturalnego programu części zamiennych SIRIUS firmy Siemens. Linia produktów zestawów styków 3RT19 obejmuje większość rozmiarów ramek styczników SIRIUS 3RT1, z konkretnymi numerami części zestawów dla każdego rozmiaru ramy i prądu znamionowego.

Oprócz zestawu styków, Siemens oferuje zestawy do wymiany cewek (seria 3RT1975-5AB dla różnych napięć cewek) oraz opcje wymiany gasików łuku, co czyni 3RT1075 w pełni serwisowalnym urządzeniem, a nie urządzeniem jednorazowego użytku po zakończeniu żywotności styków.
