1734-AENT Nowy oryginalny moduł adaptera Ethernet AB 1734AENT

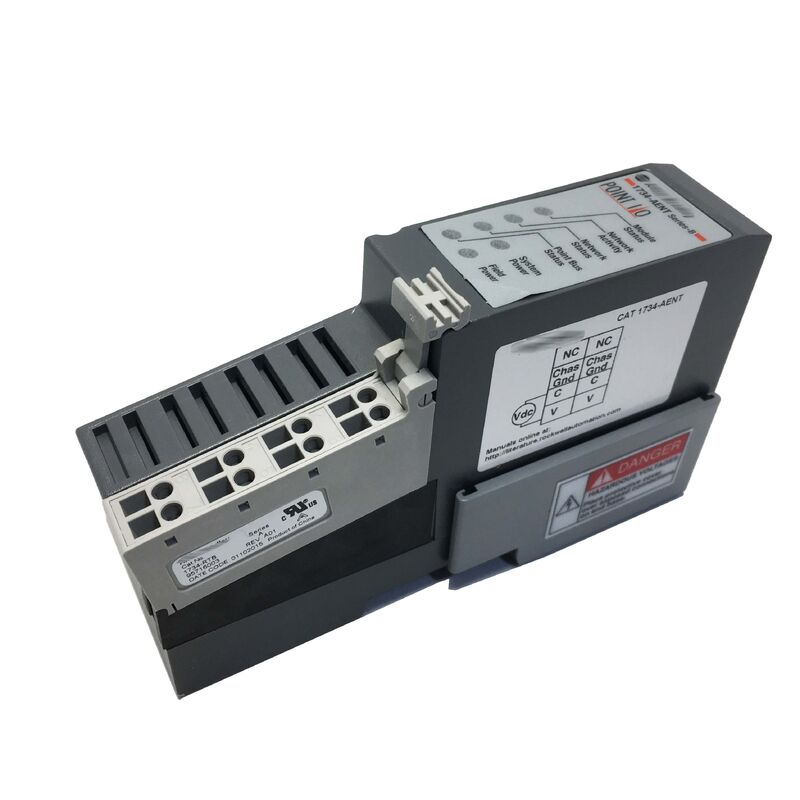

1734-AENT jest adapterem EtherNet/IP dla systemu I/O 1734 POINT firmy Allen-Bradley. Jest to moduł, który łączy stojak I/O POINT z ControlLogix, CompactLogix,lub dowolnego innego sterownika EtherNet/IP.

Zainstaluj go w najlewszej pozycji szynki POINT I/O, podłącz kabel Ethernet RJ45, a cały rack I/O stanie się węzłem sieciowym, który sterownik może adresować, czytać,i pisać w czasie rzeczywistym.

Sam system POINT I/O jest gęstą, modułową platformą I/O, z indywidualnymi modułami I/O o szerokości zaledwie 12 mm, umożliwiając wysoką gęstość I/O w kompaktowej przestrzeni paneli.

Każdy moduł przesuwa się na szybę DIN i łączy się z następnym za pośrednictwem tylnej płaszczyzny POINTBusa na tylnej stronie zespołu,z 1734-AENT na głowie tłumaczenia między POINTBus i sieci Ethernet.

The adapter can support up to 63 POINT I/O modules in a single node — up to 504 combined I/O points — making a single 1734-AENT capable of managing a substantial portion of a machine's I/O with just one network address.

To, co sprawia, że 1734-AENT jest wszechstronnym urządzeniem terenowym, to połączenie warstwy aplikacyjnej CIP (Common Industrial Protocol) ze standardowym fizycznym transportem EtherNet / IP.

CIP jest tą samą warstwą protokołu używaną na ControlNet i DeviceNet,więc sterowniki Logix komunikują się z modułami POINT I/O za pośrednictwem 1734-AENT przy użyciu tego samego paradygmatu programowania co inne urządzenia CIP , nie potrzeba konwerterów protokołu.

EtherNet/IP wykorzystuje standardowy sprzęt Ethernet IEEE 802.3 i sieci TCP/IP, ale dodaje warstwę aplikacji CIP, która nadaje mu deterministyczne, przemysłowe zachowanie.

The key capability for distributed I/O is implicit messaging — the 1734-AENT and its connected controller establish a cyclic I/O connection that automatically exchanges I/O data at a defined rate without any application programming on the controller side beyond the initial configuration.

W praktyce oznacza to, że kontroler CompactLogix lub ControlLogix widzi moduły POINT I/O podłączone do 1734-AENT tak, jakby były lokalnymi tagami I/O dane wejściowe są automatycznie aktualizowane w skonfigurowanym RPI (Requested Packet Interval), a dane wyjściowe są automatycznie zapisywane.

Programista kontrolera nie zarządza komunikacją Ethernet; platforma Logix obsługuje ją w sposób przejrzysty.

1734-AENT obsługuje również wyraźne przesyłanie wiadomości non-cyclic messages dla zmian konfiguracji, odczytu parametrów lub diagnostyki.

Jest to używane podczas uruchamiania, rozwiązywania problemów lub gdy sterownik musi zapytać o status modułu poza normalnym cyklem aktualizacji I / O.

1734-AENT obsługuje przypisanie adresu IP za pośrednictwem standardowych narzędzi sieciowych BOOTP lub DHCP, które automatycznie przypisują adres IP nowo podłączonemu urządzeniu.Rockwell Automation dostarcza narzędzie BOOTP/DHCP jako część zestawów narzędzi RSLinx i Studio 5000.

Po pierwszym włączeniu adaptera nadaje żądanie BOOTP. Serwer BOOTP odpowiada przypisanym adresem IP.

Po przydzieleniu i potwierdzeniu statycznego adresu IP,Zaleca się skonfigurowanie adaptera tak, aby używał stałego adresu przechowywanego zamiast dynamicznego BOOTP/DHCP. To zapobiega zmianom adresu IP, jeśli serwer DHCP jest tymczasowo niedostępny podczas ponownego uruchomienia.

W większości aplikacji kontroli produkcji adresy adaptera I/O są stałe, aby zapobiec utracie przez sterownik połączenia I/O z powodu wygaśnięcia umowy najmu DHCP lub nieosiągalności serwera DHCP.

1734-AENT dostarcza 1000mA prądu POINTBus do modułów I/O podłączonych do zasilania. For configurations that exceed this budget — which happens when many analog or specialty I/O modules are used — expansion power supplies (1734-EP24DC or equivalent) must be inserted in the rail at appropriate positions.

Jeden zasilacz rozszerzający może zasilać do 17 dodatkowych modułów.

Planowanie rozmieszczenia zasilacza rozszerzającego jest ważnym krokiem w projektowaniu większych węzłów POINT I/O.
