PHCS3-2013 Elektroniczne koło ręczne WEIYA PHCS32013 do serii standardowej Weyerhaeuser Nowość
  • PHCS3-2013 Elektroniczne koło ręczne WEIYA PHCS32013 do serii standardowej Weyerhaeuser Nowość
  • PHCS3-2013 Elektroniczne koło ręczne WEIYA PHCS32013 do serii standardowej Weyerhaeuser Nowość
  • PHCS3-2013 Elektroniczne koło ręczne WEIYA PHCS32013 do serii standardowej Weyerhaeuser Nowość
  • PHCS3-2013 Elektroniczne koło ręczne WEIYA PHCS32013 do serii standardowej Weyerhaeuser Nowość
  • PHCS3-2013 Elektroniczne koło ręczne WEIYA PHCS32013 do serii standardowej Weyerhaeuser Nowość

PHCS3-2013 Elektroniczne koło ręczne WEIYA PHCS32013 do serii standardowej Weyerhaeuser Nowość

Miejsce pochodzenia Chiny
Nazwa handlowa WEIYA
Orzecznictwo CE RoHS
Numer modelu PHCS3-2013
Szczegóły produktu
Numer modelu:
PHCS3-2013
Marka:
WEIYA
Typ produktu:
Ręczny generator impulsów CNC
Szereg:
PHCS3
Wspólny opis:
Pokrętło do serii standardowej
Kontroluj użycie:
Ręczna kontrola ruchu osi X/Y/Z
Typ instalacji:
Przenośny typ ręczny
Stan:
Nowy / używany
Gwarancja:
Jeden rok
Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD 300-500 / piece
Szczegóły pakowania
Oryginalne opakowanie
Czas dostawy
2 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union
Możliwość Supply
100 szt. dziennie
Opis produktu

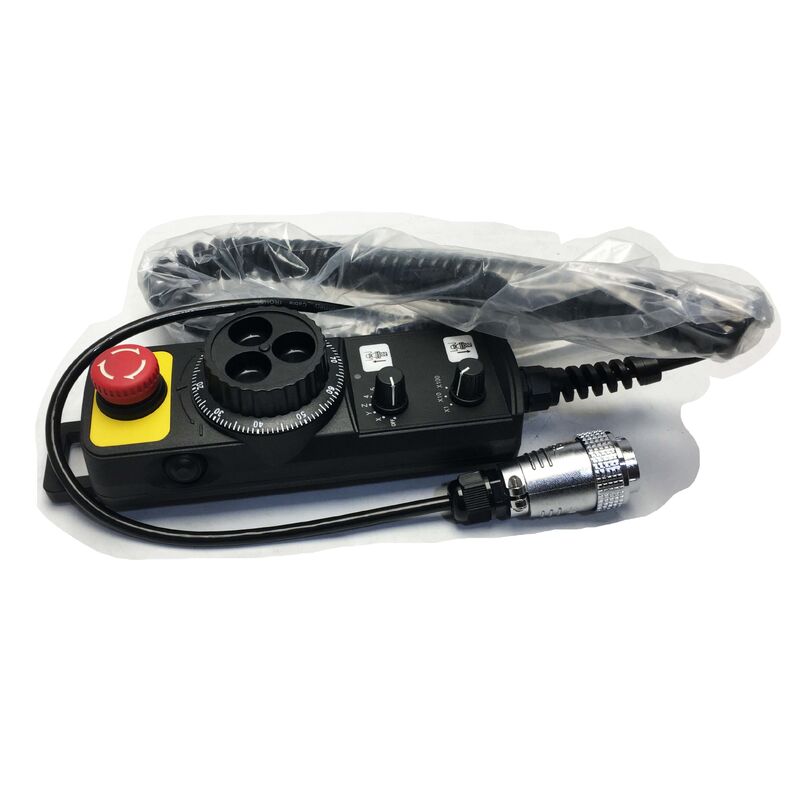

PHCS3-2013 WEIYA Elektroniczny kółko PHCS32013 Do Weyerhaeuser Standard Series Nowy
PHCS3-2013 CNC Elektroniczny Generator Pulsu
Przenośny / kabel zwinięty / złącze blokujące / standardowa seria interfejsu CNC
Ręczny generator impulsu
Generator impulsu ręcznego, który wprowadza bezpośrednie sterowanie ośmią w rękę operatora w strefie cięcia.Operator pozycjonuje się przy obrabianym przedmiocie i obraca koło ręczne, obserwując w czasie rzeczywistym odległości narzędziaCNC interpretuje każdy impuls z koła jako jeden przyrost ruchu na wybranej osi.
PHCS3-2013 generuje precyzyjne sygnały.jedno kliknięcie koła ruchowego przesuwa odłamki osi o milimetr, dając operatorowi pełną kontrolę nad prędkością podejścia narzędzia podczas ustawienia i pomiaru przesunięcia narzędzia.
Kluczowe cechy produktu
Rodzaj Generator impulsowy ręczny (MPG)
Formularz Podręczny, ergonomiczny nadwozie
Kontrolki Główny koder + selektor pomocniczy
Kabel Wyrobowane, sprężynowe odciągacze
Złącze Wielopinowe zamknięcie okrągłe
Interfejs Standardowa seria CNC
Projektowanie podwójnego sterowania
PHCS3-2013 integruje dwa urządzenia sterujące w jednym ręcznym urządzeniu:
  • Główne koło kodera:Pierwszorzędowy kodujący rotacyjny. Zwracając go generuje impulsy ruchu, które CNC tłumaczy na ruch osi. Rotacja w kierunku wskazówek zegara zazwyczaj poleca pozytywny kierunek; w kierunku przeciwnym do wskazówek zegara poleca negatywny.Liczba impulsów na obrót określa rozdzielczość kroku przy każdym ustawieniu mnożnika.
  • Wybór pomocniczy:Podstawowy przełącznik lub tarcza do wyboru osi i mnożnika ?? wybierający, która oś się porusza (X, Y, Z lub 4. oś) i przyrost na impuls (*1, *10, *100).Posiadanie obu urządzeń sterujących na jednym ciele oznacza, że operator nie wraca do panelu głównego, aby zmienić oś lub rozmiar kroku podczas pozycjonowania ̇ wszystko jest pod ręką.
Kabel zwinięty i złącze blokujące
Przewód zwinięty rozciąga się i cofa się bez ciągnięcia luźnego kabla przez stół lub podłogę maszyny.i wokół obróbki, pozostając podłączony.
Na końcu sterownika wielopionowy, okrągły złącze z nawiniętym obrożkiem blokującym zabezpiecza połączenie pozytywnie.Obroża blokująca zapobiega przypadkowemu odłączeniu podczas użytkowania. Ważne, ponieważ MPG, który odłącza się w trakcie pracy, może pozostawić CNC w nieokreślonym trybie koła ręcznegoOdłączenie wymaga celowego odblokowania.
Scenariusze zastosowania
  • Ustawienie danej części roboczej:Operator biegnie węzłem w dół, aby dotknąć powierzchni obrabiarkę, aby ustanowić przesunięcie pracy w osi Z. Korzystanie z PHCS3-2013 przy * 1 przyrostu zwykle 0.001 mm na impuls .
  • Program ręczny na sucho:Przed uruchomieniem nowego programu przy automatycznej prędkości zasilającej operator biega ręcznie przez zaprogramowaną ścieżkę za pomocą PHCS3-2013,krok po kroku rozszerzanie narzędzia i potwierdzenie dopuszczenia przed rozpoczęciem automatycznego cyklu.
  • Badania i inspekcje:Operator przesuwa osi maszyny, aby umieścić stylus sondy w punktach pomiarowych na obróbce.Dokładna rozdzielczość MPG umożliwia precyzyjne umieszczenie sondy bez ryzyka przesunięcia się do części.
Częste pytania
P1: Jaką rozdzielczość pulsu zapewnia PHCS3-2013?
Rozdzielczość jest określona przez ustawienie przełącznika mnożnika w połączeniu z konfiguracją MPG CNC.W * 10 krok wynosi 0Ustawienia parametrów MPG CNC określają dokładną odległość na impuls potwierdź te ustawienia w dokumentacji parametrów CNC przed uruchomieniem.
P2: Czy PHCS3-2013 jest kompatybilny z innymi sterownikami CNC niż seria standardowa?
Kompatybilność z innymi kontrolerami zależy od standardu sygnału MPG typicznie sygnałów kodujących różnicowe (A + / A− / B + / B−) przy 5V.Przed podłączeniem do innego systemu należy potwierdzić specyfikację sygnału portu MPG kontrolera docelowego i przypisanie szpilki w stosunku do szpilki z łącznikiem PHCS3-2013.
P3: Czy PHCS3-2013 może obsługiwać wszystkie cztery osie?
Wykorzystanie urządzenia PHCS3-2013 umożliwia wybór osi, zazwyczaj X, Y, Z, oraz czwartej osi, jeżeli jest włączona.Dostępne osi zależą od konfiguracji sterownika CNC i od tego, czy czwarta oś jest fizycznie obecna i włączona w parametrach systemuSam koło ręczne generuje sygnały impulsowe niezależne od osi; CNC kieruje je do aktualnie wybranej osi.
P4: Czy urządzenie PHCS3-2013 może być używane jednocześnie z klawiaturami do biegania?
Nie. W standardowej operacji CNC, klawisze MPG i panel jog są wzajemnie wykluczające się. Aktywacja trybu koła ręcznego na selektorze trybu CNC wyłącza klawisze jog panelu tylko MPG jest aktywny.Przejście z powrotem do trybu Jog wyłącza MPGPHCS3-2013 pozostaje podłączony, ale nie generuje poleceń ruchu poza trybem pracy koła ręcznego.
P5: Jaką liczbę i rodzaj pinów łączników używa PHCS3-2013?
PHCS3-2013 wykorzystuje wielokrotny, okrągły złącze blokujące.Przeczytaj oznaczenia ciała złącza bezpośrednio na zainstalowanej jednostce, aby potwierdzić liczbę szpil i średnicę złącza. W przypadku zamontowania kabli lub złączy należy dopasować liczbę szpilów, średnicę złącza i specyfikację nici zawiązania kołnierza z jednostki fizycznej.
PHCS3-2013 Elektroniczne koło ręczne WEIYA PHCS32013 do serii standardowej Weyerhaeuser Nowość 0
