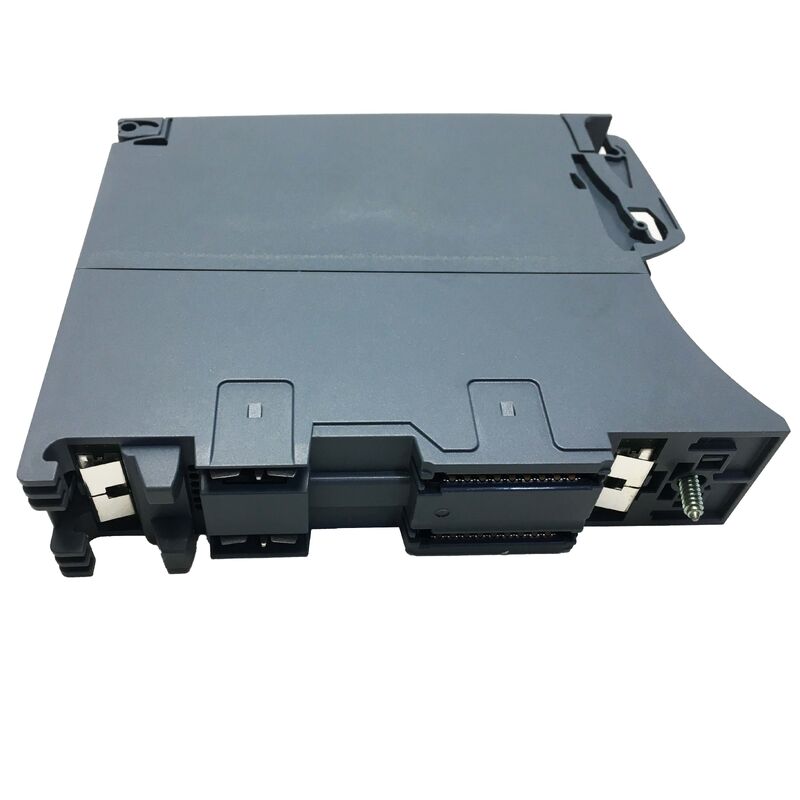

6ES7550-1AA01-0AB0 Simatic S7-1500 Moduł licznika 6ES75501AA010AB0 Nowy oryginał

6ES7550-1AA01-0AB0∙ Siemens SIMATIC S7-1500 TM Licz 2x24V ∙ 2-kanałowy licznik dużych prędkości / 24V stopniowy koder / wykrywanie pozycji

Liczenie TM 2x24V

Modułowa architektura SIMATIC S7-1500 została zaprojektowana wokół specjalistycznych modułów funkcjonalnych, które obsługują wymagające zadania niezależnie od cyklu przetwarzania głównego procesora.6ES7550-1AA01-0AB0 TM Count 2x24V jest jednym z tych modułów technologicznych dedykowany moduł licznika, który przetwarza sygnały kodera o wysokiej prędkości w tempie, którego cykl skanowania procesora nie może niezawodnie śledzić.

Standardowe cyfrowe wejścia PLC skanują w tempie cyklu programu.podejście cyklu programowego pomija liczby i wytwarza niewiarygodne wartości pozycji. Moduł TM Count rozwiązuje ten problem poprzez przetwarzanie impulsów kodera w sprzęcie niezależnie od skanowania procesora. Moduł liczy, porównuje i generuje wyjścia w czasie rzeczywistym,Następnie udostępnia wyniki CPU za pośrednictwem obrazu procesu modułu.

Główne specyfikacje

Co liczy i wykrywa moduł

Liczenie impulsów dużych prędkości:Liczenie impulsów kodera w częstotliwościach do 200 kHz (zgodnie ze specyfikacją TM Count 2x24V) ‡ nadaje się do szybkich koderów obrotowych na maszynach produkcyjnych.

Wykrycie pozycji przyrostowej:Licząc impulsy kwadratury A/B z kodera przyrostowego, moduł śledzi pozycję kątową lub liniową w cyklu maszynowym.Akumulowana liczba oznacza pozycję w stosunku do ostatniego odniesienia do lokalizacji.

Kontrola bramy:Wpływy DI mogą być skonfigurowane jako bramy sprzętowe, umożliwiające lub wyłączające liczenie na podstawie sygnałów zewnętrznych (przełącznik startowy maszyny, czujnik obecności produktu,wyzwalacz synchronizacji) bez obciążania procesora obsługą przerw.

Scenariusze zastosowania

System pozycjonowania przenośnika:Przenośnik linii produkcyjnej wykorzystuje kodujący przyrostowy na wałku napędowym.TM Count 2x24V śledzi położenie pasa i uruchamia sygnały wyjściowe specyficzne dla produktu, gdy cele przechodzą przez stacje oczyszczania niezależnie od skanowania PLC.

Liczba produktów maszyny do pakowania:Moduł TM Count liczy impulsy czujników optycznych przy prędkości maszyny,z wyjściami porównawczymi uruchamiającymi aktywatory separacji partii przy prawidłowej liczbie.

Częste pytania

P1: Jaka jest maksymalna częstotliwość liczenia TM Count 2x24V (6ES7550-1AA01-0AB0)?

TM Count 2x24V przetwarza sygnały kodera 24V. Maksymalna częstotliwość wejścia zależy od skonfigurowanego trybu liczenia.maksymalna częstotliwość jest wyższa niż w trybie kwadraturyW celu określenia precyzyjnych limitów częstotliwości dla każdego trybu liczenia należy zapoznać się z podręcznikiem sprzętowym Siemens TM Count 2x24V.Typowa operacja obejmuje częstotliwości kodujące stosowane w zastosowaniach przemysłowych maszyn narzędziowych i przenośników.

P2: Czy 6ES7550-1AA01-0AB0 obsługuje absolutne kodery SSI?

Nie. TM Count 2x24V obsługuje tylko kodery przyrostowe 24V i kodery impulsowe nie obsługuje absolutnych koderów SSI (Synchronous Serial Interface).odpowiednim modułem jest moduł SIMATIC S7-1500 TM PosInput (seria 6ES7551-xxxx-0AB0). Przed wyborem modułu należy potwierdzić typ kodera w aplikacji.

P3: Jak moduł TM Count integruje się z programem S7-1500 CPU?

Moduł TM Count komunikuje się z procesorem za pośrednictwem szlaku tła S7-1500.i przypisania wyjściowe są konfigurowane za pośrednictwem STEP 7 (TIA Portal) przy użyciu konfiguracji sprzętowej modułu i bloków funkcji systemowych (SFB). CPU odczytuje wartości licznika i zapisuje parametry sterowania do obrazu procesu modułu. Dedykowane SFB (CTRL_HSC) zapewniają interfejs programu do sterowania licznikiem i odczytu wartości.

P4: Czy wyniki porównawcze 6ES7550-1AA01-0AB0 mogą działać szybciej niż w cyklu skanowania PLC?

- Tak, to prawda.Wyjścia porównawcze na liczniku TM 2x24V reagują na wartości licznika w sprzęcie ̇ wyjście wyłącza się, gdy licznik osiąga skonfigurowaną wartość porównawczą niezależnie od czasu cyklu skanowania PLCTa reakcja sprzętowa jest kluczową zaletą podejścia technologicznego modułu: czas wyjścia jest precyzyjny i deterministyczny, nie zależy od tego, kiedy procesor następnie przetwarza obraz wyjściowy.

P5: Jaka jest szerokość 6ES7550-1AA01-0AB0 w półce S7-1500?

TM Count 2x24V ma szerokość 35 mm w półce S7-1500.Zajmuje jedno gniazdo w półce S7-1500 i instaluje się przy użyciu standardowej metody podłączenia modułu stosowanej w całej rodzinie produktów S7-1500.
