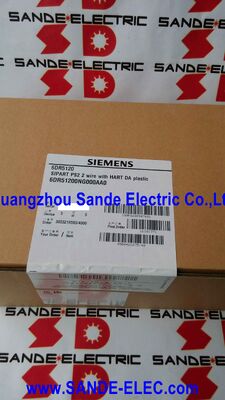

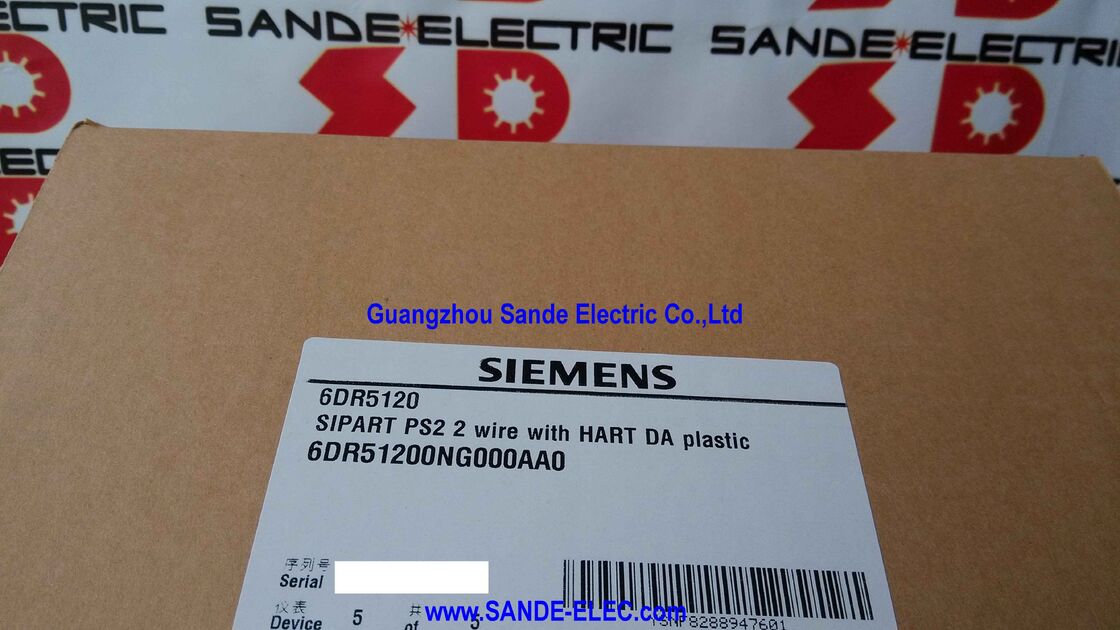

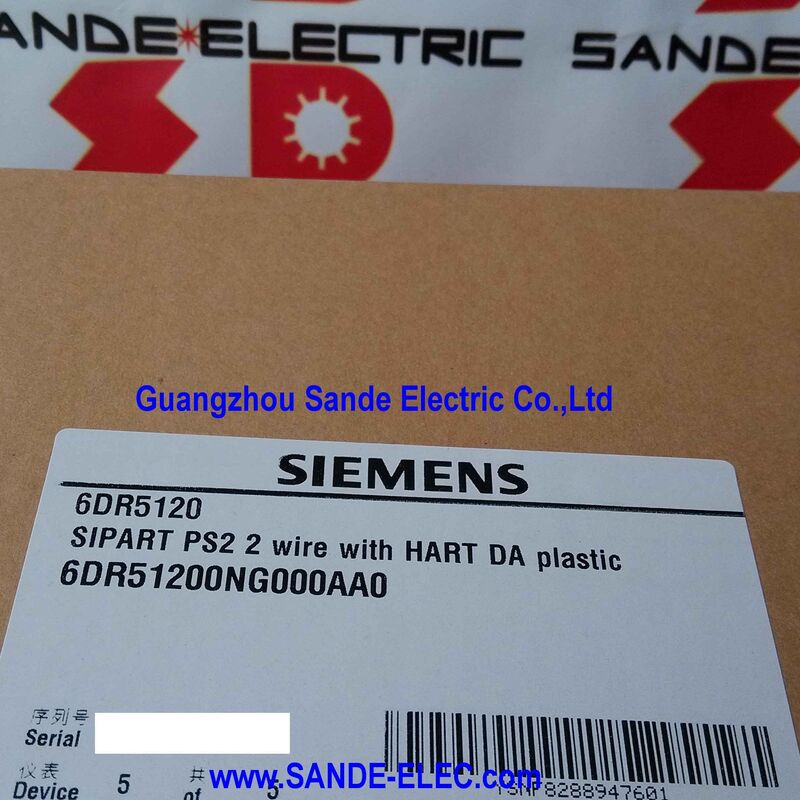

Siemens 6DR5120-0NG00-0AA0 | SIPART PS2 Inteligentny Pozycjoner Elektropneumatyczny — 4–20mA / HART, Dwustronnego Działania, Poliwęglan IP66, M20×1.5 / G 1/4, Blokowane Sprzęgło Poślizgowe

Przegląd

Pozycjoner Siemens 6DR5120-0NG00-0AA0 to inteligentny pozycjoner elektropneumatyczny SIPART PS2 skonfigurowany do dwustronnych siłowników pneumatycznych z cyfrową komunikacją HART przez standardową pętlę dwuprzewodową 4–20mA.

Jest to jeden z najczęściej stosowanych wariantów pozycjonerów w automatyce procesowej — dwustronne wyjście w połączeniu z protokołem HART obejmuje większość instalacji zaworów regulacyjnych, gdzie ruchy otwierania i zamykania wymagają napędu pneumatycznego (w przeciwieństwie do siłowników jednostronnego działania ze sprężyną powrotną) i gdzie komunikacja cyfrowa z ręcznym komunikatorem lub systemem zarządzania zasobami jest standardowym wymogiem w zakładzie.

Seria SIPART PS2 jest obecna w zakładach procesowych od dziesięcioleci, ceniona za połączenie wysokiej dokładności pozycjonowania, rutyny autokalibracji, która dostosowuje pozycjoner do siłownika bez ręcznej regulacji zakresu lub zera, oraz obszernego pakietu diagnostycznego, który śledzi stan zaworu i siłownika w czasie.

Konkretny wariant w tym numerze części — obudowa poliwęglanowa, przyłącze elektryczne M20×1.5, przyłącze pneumatyczne G 1/4, blokowane sprzęgło poślizgowe — jest standardową konfiguracją z gwintem europejskim do instalacji w obszarach niezagrożonych wybuchem.

Blokowane sprzęgło poślizgowe na wałku sprzężenia zwrotnego to praktyczny szczegół, który wpływa na instalację i konserwację.

Wałek sprzężenia zwrotnego przekazuje pozycję siłownika do wewnętrznego potencjometru pozycjonera.

Sprzęgło pozwala na poślizg sprzęgła sprzęgającego, jeśli ruch siłownika przekroczy mechaniczny limit podróży pozycjonera — zapobiegając uszkodzeniu mechanicznemu czujnika pozycji, jeśli zawór lub siłownik osiągnie swój twardy ogranicznik przed mechanizmem sprzężenia zwrotnego pozycjonera.

Charakterystyka "blokowane" pozwala na zablokowanie sprzęgła w pozycji po ustawieniu prawidłowego zakresu, eliminując luzy w sprzężeniu zwrotnym, które w przeciwnym razie powodowałyby histerezę sterowania.

Obudowa poliwęglanowa (Makrolon) zapewnia ochronę IP66 — pyłoszczelność i odporność na silne strumienie wody — oraz równoważność NEMA 4X.

Dla typowych instalacji procesowych nadziemnych w zakładach petrochemicznych, chemicznych, uzdatniania wody i ogólnych zakładach procesowych bez ryzyka wybuchu, wariant poliwęglanowy jest standardowym wyborem. Jest lżejszy od wersji aluminiowej i łatwiejszy w obsłudze w terenie.

Kluczowe specyfikacje

Dwustronne vs Jednostronne Działanie — Dlaczego to Ważne

Oznaczenie "dwustronnego działania" w specyfikacji 6DR5120-0NG00-0AA0 opisuje układ wyjściowy pneumatyczny: pozycjoner dostarcza regulowane ciśnienie powietrza zarówno do komory otwierania, jak i zamykania dwustronnego siłownika, kontrolując ruch w obu kierunkach za pomocą aktywnej siły pneumatycznej.

Jest to przeciwieństwo siłowników jednostronnego działania (ze sprężyną powrotną), gdzie jeden kierunek jest napędzany ciśnieniem powietrza, a drugi sprężonym sprężyną.

Dwustronne siłowniki oferują kilka zalet aplikacyjnych w porównaniu do konstrukcji ze sprężyną powrotną: mogą zapewnić wyższy ciąg lub moment obrotowy w obu kierunkach, nie są podatne na degradację sprężyny w czasie wpływającą na zachowanie bezpieczeństwa, i mogą być stosowane tam, gdzie obudowa siłownika nie pozwala na zamontowanie pakietu sprężyn o wymaganej sile.

Dla zaworów o dużej średnicy, gdzie siła potrzebna do przesunięcia tłoka lub tarczy jest znacząca w obu kierunkach, dwustronne działanie jest standardową architekturą siłownika.

Konkretny numer części 6DR5120-0NG00-0AA0 jest przeznaczony do siłowników dwustronnego działania (oznaczenie "NG" w sufiksie oznacza dwustronne działanie, poliwęglan, ze sprzęgłem poślizgowym i przyłączem M20×1.5). Użytkownicy zamawiający dla siłownika ze sprężyną powrotną (jednostronnego działania) powinni potwierdzić prawidłowy kod sufiksu przed złożeniem zamówienia, ponieważ warianty jednostronnego działania mają inne oznaczenia sufiksów i różnią się wewnętrznie układem wyjściowym pneumatycznym.

Integracja HART i SIMATIC PDM

Komunikacja HART przez pętlę 4–20mA umożliwia zdalny dostęp do diagnostyki, parametrów konfiguracji i danych operacyjnych pozycjonera za pomocą ręcznego komunikatora HART (takiego jak Emerson 475 Field Communicator) lub przez oprogramowanie do zarządzania zasobami, w tym własne oprogramowanie Siemens SIMATIC PDM (Process Device Manager).

Z poziomu SIMATIC PDM operator może odczytywać aktualną pozycję pozycjonera, wartość zadaną i odchylenie w czasie rzeczywistym; przeglądać historię akumulacji skoku zaworu regulacyjnego, dryfu punktu zerowego i czasu reakcji; uruchamiać pełny test skoku (FST) i częściowy test skoku (PST) w celu weryfikacji ruchu zaworu bez wyłączania zaworu z pracy; uzyskiwać dostęp do diagnostyki odpowiedzi skokowej, która charakteryzuje dynamiczne zachowanie siłownika pneumatycznego; oraz konfigurować wszystkie parametry wewnętrzne — pasmo martwe, funkcję szczelnego zamknięcia, ustawienia zakresu podziału i krzywą charakterystyki wartości zadanej.

Ta głębokość diagnostyki jest jednym z głównych powodów, dla których zakłady procesowe wybierają pozycjonery SIPART PS2: dane HART zapewniają ciągłą ocenę stanu zaworu, umożliwiając konserwację predykcyjną zamiast reaktywnej reakcji na awarię.

Autokalibracja — Automatyczna Inicjalizacja

Jedną z najbardziej cenionych w eksploatacji cech SIPART PS2 jest jego automatyczna rutyna inicjalizacji. Po zainstalowaniu i podłączeniu zasilania, pozycjoner może zostać uruchomiony w trybie AUTO (automatyczna kalibracja), podczas którego:

1. Powoli przesuwa siłownik do ogranicznika zamknięcia i zapisuje pozycję zerową.
2. Przesuwa do ogranicznika otwarcia i zapisuje pozycję pełnego skoku.
3. Oblicza podróż mechaniczną i dostosowuje swoje parametry wewnętrzne do siłownika.
4. Przeprowadza krótki test dynamiczny w celu scharakteryzowania odpowiedzi pneumatycznej siłownika do strojenia regulatora.

Cała procedura zazwyczaj kończy się w ciągu kilku minut. Potencjometry do ręcznej regulacji zakresu i zera nie są wymagane — pozycjoner określa te wartości obliczeniowo na podstawie automatycznego pomiaru podróży.

Dla zespołów konserwacyjnych wymieniających uszkodzony pozycjoner, ta autokalibracja znacznie skraca czas potrzebny na uruchomienie nowego urządzenia.

Często Zadawane Pytania

P1: Ten pozycjoner jest przeznaczony do siłowników dwustronnego działania. Czy można go podłączyć do siłownika jednostronnego działania (ze sprężyną powrotną) po prostu nie używając jednego z portów wyjściowych pneumatycznych?

Nie. Wewnętrzny obwód pneumatyczny wariantu dwustronnego działania jest specjalnie zaprojektowany do dwóch wyjść pneumatycznych.

Algorytm sterowania zakłada, że obie komory są napędzane pneumatycznie.

Dla siłownika ze sprężyną powrotną należy zamówić wariant jednostronnego działania — wewnętrzny układ kieruje wyjście pneumatyczne inaczej, a logika awaryjnego rozładowania ciśnienia przy utracie zasilania elektrycznego działa poprawnie tylko w konfiguracji jednostronnego działania.

P2: Blokowane sprzęgło poślizgowe jest wymienione jako kluczowa cecha. Jak jest ustawiane podczas instalacji?

Po zamontowaniu pozycjonera na siłowniku, sprzęgło wałka sprzężenia zwrotnego jest podłączane do sworznia wskaźnika skoku siłownika lub ramienia jarzma.

Przy siłowniku ustawionym w połowie skoku, sprzęgło jest włączane przez dokręcenie mechanizmu blokującego, ustalając wałek sprzężenia zwrotnego w pozycji odpowiadającej rzeczywistej pozycji siłownika. Sprzęgło będzie następnie przekazywać dokładne sprzężenie zwrotne pozycji w całym zakresie podróży siłownika.

Jeśli siłownik osiągnie twardy mechaniczny ogranicznik, sprzęgło poślizgnie się, zamiast przenosić siłę nadmiernego ruchu na wewnętrzny potencjometr.

Instrukcja obsługi SIPART PS2 zawiera szczegółową procedurę włączania sprzęgła.

P3: Czy obudowa poliwęglanowa (Makrolon) modelu 6DR5120-0NG00-0AA0 nadaje się do użytku na zewnątrz w bezpośrednim świetle słonecznym?

Poliwęglan ulega degradacji pod wpływem długotrwałego narażenia na promieniowanie UV, co może powodować kruchość i zmianę koloru po latach użytkowania na zewnątrz.

Do instalacji zewnętrznych Siemens zaleca warianty obudowy poliwęglanowej odporne na promieniowanie UV, odpowiednią osłonę przeciwsłoneczną lub wariant aluminiowy.

Ocena IP66 chroni przed deszczem i strumieniami wody niezależnie od problemu UV, ale długoterminowa integralność mechaniczna obudowy w środowiskach zewnętrznych o wysokim UV jest czynnikiem, który zazwyczaj skłania do preferowania aluminium w takich instalacjach.

P4: Jaki jest minimalny prąd zasilania elektrycznego, którego pozycjoner wymaga z pętli 4–20mA?

SIPART PS2 w konfiguracji 2-przewodowej jest urządzeniem zasilanym z pętli — pobiera energię elektryczną do pracy z samej pętli prądowej 4–20mA.

Minimalny prąd potrzebny do utrzymania pracy pozycjonera wynosi około 3,6mA, nieco poniżej dolnej wartości zakresu sygnału zadanej 4mA.

Oznacza to, że pozycjoner pozostaje sprawny nawet wtedy, gdy wartość zadana jest na minimalnym poziomie (4mA), a pozostałe 3,6mA zapewnia zasilanie operacyjne.

Zasilanie pętli musi być w stanie utrzymać wymaganego napięcia na rezystancji pętli przy wszystkich wartościach prądu pętli, zgodnie ze specyfikacją w instrukcji obsługi SIPART PS2.

P5: Czy częściowy test skoku (PST) można zainicjować z ręcznego komunikatora HART bez oprogramowania SIMATIC PDM?

Tak. Opis urządzenia HART SIPART PS2 (DD) zawiera funkcję częściowego testu skoku, którą można zainicjować z dowolnego komunikatora zgodnego z HART, który załadował plik DD SIPART PS2.

Komunikator wyświetla aktualną pozycję, pozwala na ustawienie parametrów skoku, inicjuje test i zapisuje wynik.

SIMATIC PDM nie jest wymagany do podstawowego dostępu diagnostycznego, chociaż zapewnia bogatszy interfejs z rejestrowaniem danych historycznych i generowaniem raportów, których nie oferuje komunikator ręczny.
