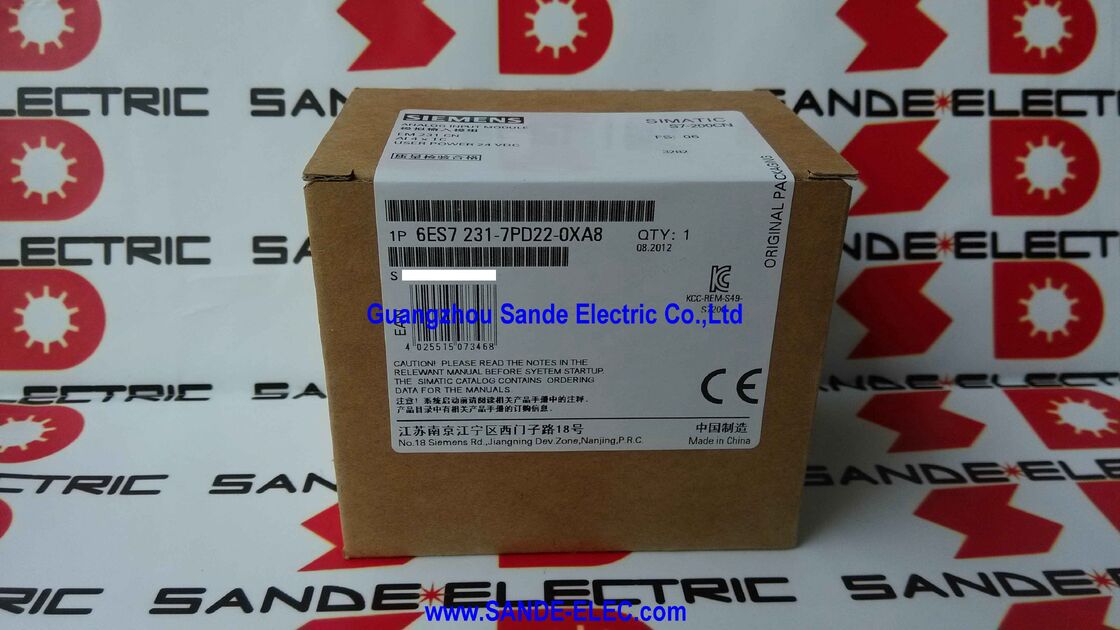

Moduł 6ES7231-7PD22-0XA8 6ES7 231-7PD22-0XA8

Siemens 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN Analog Input EM 231

Przegląd

Moduł 6ES7231-7PD22-0XA8 to moduł SIMATIC S7-200 CN Analog Input EM 231. Firma Siemens określa go jako moduł tylko dla CPU S7-22X, z możliwością wejścia 4 wejść analogowych, obsługą sygnałów ±80 mV i termopar, oraz rozdzielczością format konwersji 15 bit + znak. Informacje o produkcie firmy Siemens wymieniają również obsługiwane typy termopar jako J, K, S, T, R, E i N, zaznaczając, że moduł ma typowe straty mocy 1,8 W.

Moduł ten jest przeznaczony do pomiaru niskopoziomowych napięć i termopar. Firma Siemens nie wymienia go jako modułu wejść prądowych, modułu termometrów rezystancyjnych ani modułu wejść rezystancyjnych. Taki profil wejściowy jest jedną z jego cech definiujących i jednym z najważniejszych punktów do zachowania podczas prac zamiennych.

Dane techniczne

Powyższa tabela odzwierciedla informacje o produkcie firmy Siemens i dane techniczne powiązane z firmą Siemens dla tego konkretnego modelu EM 231.

Wartość zastosowania

Moduł ten pasuje do akwizycji temperatury i pomiarów analogowych niskiego poziomu w systemach S7-200 wykorzystujących CPU S7-22X. Jego 4-kanałowa struktura i obsługa termopar sprawiają, że nadaje się do kompaktowych paneli sterowania, gdzie wiele sygnałów temperatury musi być wprowadzonych do sterownika PLC bez konieczności przechodzenia na większą platformę sterowania.

Jego opublikowany profil sygnału jest specyficzny i jasny: obsługiwane są wejścia napięciowe i termoparowe; wejścia prądowe, termometrów rezystancyjnych i rezystancyjne nie są obsługiwane. Dzięki temu nadaje się tam, gdzie oryginalna aplikacja zależy od tego konkretnego typu pomiaru.

Uwagi dotyczące wyboru

Podczas wyboru najważniejsze punkty to kompatybilność z CPU S7-22X, liczba 4 wejść, profil sygnału termopary / ±80 mV oraz format konwersji 15 bit + znak. Są to cechy, które odróżniają tę wersję EM 231 od innych modułów analogowych z rodziny S7-200.

FAQ

P1: Jaki to rodzaj modułu 6ES7231-7PD22-0XA8?
Jest to moduł SIMATIC S7-200 CN Analog Input EM 231. Firma Siemens definiuje go jako 4-kanałowy moduł wejść analogowych dla CPU S7-22X, z możliwością wejścia ±80 mV i termopar. Nie jest to karta mieszanych wejść/wyjść analogowych ani moduł wejść prądowych.

P2: Jakie sygnały wejściowe obsługuje ten moduł?
Firma Siemens określa ten model do wejść napięciowych i wejść termoparowych. Nie obsługuje wejść prądowych, termometrów rezystancyjnych ani wejść rezystancyjnych. Obsługiwane typy termopar to J, K, S, T, R, E i N.

P3: Dlaczego dokładny typ sygnału jest ważny w tym modelu?
Ponieważ moduł ten jest zbudowany wokół specyficznego profilu pomiarowego. Jeśli zainstalowana aplikacja wykorzystuje termopary lub sygnały niskopoziomowe ±80 mV, wówczas zamiennik powinien zachować tę samą klasę wejścia. Jest to jedno z najważniejszych sprawdzeń przy wyborze analogowego modułu zamiennego.

P4: Co oznacza rozdzielczość 15 bit + znak?
Jest to opublikowany przez firmę Siemens format konwersji dla tego modułu. Ta specyfikacja definiuje klasę konwersji analogowej używaną przez EM 231 i jest częścią tożsamości modułu w zakresie pomiaru termopar i analogowych niskiego poziomu.

P5: Co należy sprawdzić przed złożeniem zamówienia?
Sprawdź zainstalowany numer części, potwierdź, że CPU należy do klasy S7-22X, zweryfikuj potrzebę 4 wejść analogowych i upewnij się, że zainstalowana aplikacja wymaga wejścia termoparowego / ±80 mV, a nie pomiaru prądowego lub rezystancyjnego. Są to główne punkty kompatybilności dla tego modelu.
