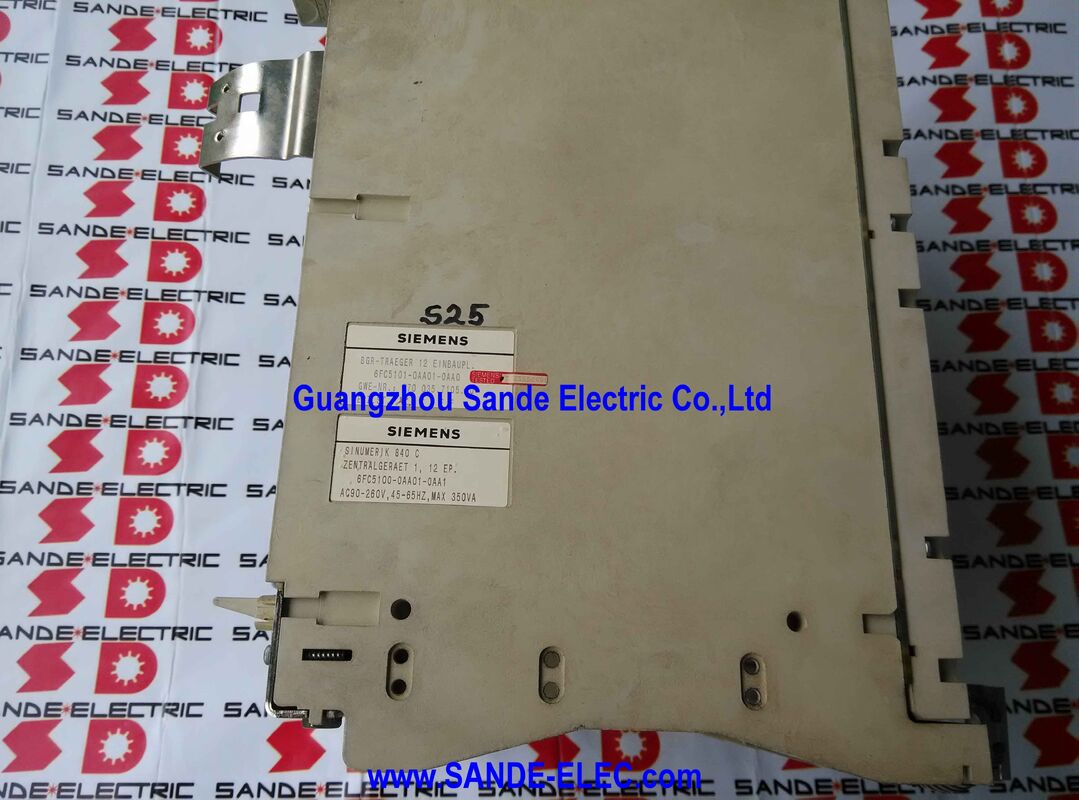

Siemens 6FC5101-0AA01-0AA0 to Centralny Kontroler 1 SINUMERIK 840C — 12-slotowa obudowa rack, która stanowi fizyczny szkielet systemu sterowania CNC SINUMERIK 840C.

840C był flagową platformą sterowania CNC firmy Siemens od wczesnych lat 90. do lat 2000., zajmując najwyższą pozycję w ofercie CNC firmy Siemens i znajdując szerokie zastosowanie w wysokowydajnych centrach obróbczych, elastycznych komórkach produkcyjnych, wieloosiowych centrach tokarsko-frezarskich i innych wymagających zastosowaniach CNC.

Tysiące maszyn wyposażonych w 840C pozostaje w produkcyjnym użyciu w zakładach produkcyjnych na całym świecie, a utrzymanie tych systemów wymaga dostępu do każdego poziomu sprzętu — w tym samej obudowy rack.

Oznaczenie "nieuzupełniony" jest istotne: 6FC5101-0AA01-0AA0 to goła struktura rack — aluminiowa i stalowa obudowa z magistralą backplane, prowadnicami slotów, złączami panelu przedniego i osprzętem montażowym — bez żadnych kart modułowych, które zapewniają funkcjonalność 840C.

Zasilacz, procesor NC, CSB, procesor PLC, moduły interfejsu i karty osi instaluje się w tej obudowie, ale są one zamawiane i zarządzane oddzielnie.

Blisko spokrewniony 6FC5100-0AA01-0AA1 (zwróć uwagę na niewielką różnicę w numerze części) to równoważny rack, który jest dostarczany z zainstalowanym zasilaczem, CSB i procesorem PLC 135WD.

W praktyce konserwacyjnej, nieuzupełniony rack służy specyficznemu celowi: gdy obudowa Centralnego Kontrolera 1 840C uległa uszkodzeniu fizycznemu — uszkodzone złącza backplane, pęknięta struktura rack, skorodowane prowadnice kart — ale zainstalowane moduły są nadal sprawne, nieuzupełniony rack pozwala inżynierowi serwisu na przeniesienie działających modułów z uszkodzonej obudowy do nowego racku, przywracając system bez wymiany drogich kart modułowych.

Kluczowe specyfikacje

Architektura SINUMERIK 840C — Co mieści Centralny Kontroler 1

SINUMERIK 840C to modułowy system sterowania CNC zorganizowany wokół jednej lub więcej obudów kontrolerów centralnych. W kompletnej instalacji 840C, Centralny Kontroler 1 (ten rack) jest główną obudową mieszczącą krytyczne płyty systemowe:

Zasilacz (PS): Konwertuje wejście sieciowe AC na regulowane napięcia potrzebne wszystkim zainstalowanym płytom — zazwyczaj +5V, ±15V i +24V dla różnych obwodów logicznych i analogowych. Zainstalowany w skrajnym lewym slocie.

CSB (Central Services Board): Zapewnia zarządzanie magistralą systemową, dystrybucję zegara i infrastrukturę komunikacji między płytami w obrębie racku.

CSB to płyta, która sprawia, że backplane jest funkcjonalną infrastrukturą komunikacyjną, a nie tylko pasywnym zestawem złączy.

Procesor PLC (135WD lub podobny): Zintegrowany procesor PLC SIMATIC S5-135WD, który obsługuje pomocniczą logikę sterowania maszyny — zarządzając zmieniaczem narzędzi, systemem chłodzenia, monitorowaniem blokad bezpieczeństwa i wszystkimi funkcjami binarnymi maszyny, które procesor NC (sterowania numerycznego) deleguje do PLC.

Płyty procesora NC: Karty procesora sterowania numerycznego, które wykonują obliczenia interpolacji, algorytmy sterowania pozycją osi i interpretację programów części.

Konkretna konfiguracja procesora NC zależy od liczby osi i kanałów skonfigurowanych dla maszyny.

Płyty interfejsu: Płyty I/O, płyty interfejsu enkoderów, płyty obwodów pomiarowych i inne płyty specyficzne dla zastosowania zajmujące pozostałe sloty.

12-slotowa pojemność Centralnego Kontrolera 1 mieści typową instalację SINUMERIK 840C z dużą liczbą osi.

Maszyny wymagające więcej niż 12 slotów wykorzystują dodatkowe obudowy Centralnego Kontrolera (Kontroler 2, Kontroler 3) kaskadowo połączone z główną obudową poprzez połączenia magistrali między obudowami.

840C vs 840CE — Co obsługuje obudowa

SINUMERIK 840C i 840CE dzielą tę samą platformę sprzętową, w tym tę obudowę rack, ale różnią się możliwościami systemów wrzecion i napędów:

840C to standardowa konfiguracja — zaprojektowana do współpracy z serwonapędami i wrzecionami SIMODRIVE 611 poprzez standardową architekturę interfejsu SINUMERIK 840C.

840CE (Enhanced) rozszerza 840C o dodatkowe funkcje — obsługę SIMODRIVE 611 z rozszerzonymi interfejsami napędów, rozszerzone funkcje sterowania wrzecionem i opcjonalne dodatkowe kanały osi dla bardziej złożonych konfiguracji maszyn.

Oznaczenie "CE" było używane dla niektórych wariantów specyficznych dla eksportu i o rozszerzonej funkcjonalności.

Oba systemy wykorzystują tę samą mechaniczną obudowę rack, backplane i podstawowy zestaw modułów.

Różnica sprzętowa polega na konkretnej konfiguracji załadowanych modułów — oprogramowanie i konfiguracja procesora NC i płyt PLC decydują o tym, czy system działa jako 840C czy 840CE.

Konserwacja Racku — Kiedy sama obudowa wymaga wymiany

Chociaż moduły elektroniczne w centralnym kontrolerze 840C są elementami najczęściej wymagającymi naprawy lub wymiany, sama obudowa rack może wymagać wymiany w określonych okolicznościach:

Uszkodzenie złączy backplane: Złącza magistrali ze złotymi stykami na backplane odbierają i zwalniają karty modułowe przez wiele cykli konserwacji.

W środowiskach o wysokiej częstotliwości konserwacji lub po wymuszeniu nieprawidłowo ustawionego modułu w slocie, złącza backplane mogą ulec uszkodzeniu. Po wystąpieniu uszkodzenia złączy backplane, niezawodność elektryczna całego racku jest zagrożona — wymiana obudowy jest właściwym rozwiązaniem.

Uszkodzenie przez korozję lub zanieczyszczenie racku: W warsztatach, gdzie szafa sterownicza CNC była słabo zabezpieczona przed oparami chłodziwa, wiórami metalowymi lub płynami czyszczącymi, struktura obudowy rack może skorodować do tego stopnia, że sloty modułów nie zapewniają już bezpiecznego mocowania mechanicznego.

Skorodowana obudowa, która pozwala na przesuwanie się kart modułowych podczas wibracji, powoduje awarie kontaktów, które są niezwykle trudne do zdiagnozowania.

Uderzenie fizyczne: Wypadki w szafie sterowniczej, uszkodzenia transportowe lub niewłaściwe obchodzenie się mogą fizycznie wygiąć lub pęknąć prowadnice slotów racku, uniemożliwiając prawidłowe osadzenie modułów.

We wszystkich tych przypadkach, nieuzupełniona obudowa 6FC5101-0AA01-0AA0 zapewnia wymianę strukturalną przy jednoczesnym zachowaniu inwestycji w zainstalowane karty modułowe.

FAQ

P1: Jaka jest różnica między 6FC5101-0AA01-0AA0 a 6FC5100-0AA01-0AA1?

6FC5100-0AA01-0AA1 (nieco inny prefiks numeru części bazowej: -5100 vs -5101) to w pełni wyposażony Centralny Kontroler 1, dostarczany z zainstalowanym zasilaczem, CSB i procesorem PLC 135WD. 6FC5101-0AA01-0AA0 to tylko nieuzupełniona obudowa — jest dostarczana bez zainstalowanych modułów.

Nieuzupełniona wersja jest odpowiednia przy przenoszeniu działających modułów z uszkodzonej obudowy. Przy odbudowie lub konfiguracji systemu 840C od podstaw, potrzebna jest wersja wyposażona lub moduły pozyskane oddzielnie.

P2: Czy moduły z racku SINUMERIK 840C Controller 2 lub Controller 3 można zainstalować w tej obudowie Controller 1?

Fizyczne złącze backplane i wymiary slotów są spójne w całej rodzinie obudów centralnych kontrolerów 840C — płyty zaprojektowane dla slotów Kontrolera 2 lub Kontrolera 3 fizycznie pasują do slotów Kontrolera 1.

Jednakże, logiczna pozycja niektórych płyt (szczególnie zasilacza PS, CSB i płyt zajmujących określone zarezerwowane pozycje slotów) jest zdefiniowana w konfiguracji sprzętowej SINUMERIK 840C, a mieszanie płyt między pozycjami obudów kontrolerów wymaga starannego porównania z przewodnikiem planowania 840C w celu weryfikacji ustawień adresów płyt, konfiguracji zworków i przypisań slotów backplane.

P3: Jaka jest granica liczby slotów i co się dzieje, jeśli konfiguracja 840C wymaga więcej niż 12 slotów?

Obudowa Kontrolera 1 zapewnia 12 slotów na moduły. Gdy specyficzna konfiguracja maszyny — duża liczba osi, wiele kanałów, rozbudowane I/O — wymaga więcej niż 12 pozycji slotów, system 840C rozszerza się poprzez dodanie obudów Kontrolera 2 (6FC5101-0AB02-0AA0 z 18 slotami + 3 sloty AT) i w razie potrzeby obudów Kontrolera 3, połączonych z Kontrolerem 1 poprzez interfejs magistrali między obudowami.

Przewodnik planowania dla konkretnej konfiguracji 840C określa, które płyty muszą znajdować się w Kontrolerze 1, a które mogą być rozłożone na dodatkowe obudowy.

P4: Czy SINUMERIK 840C jest nadal wspierany przez firmę Siemens i jaka jest sytuacja z częściami zamiennymi?

Platforma SINUMERIK 840C została wycofana przez firmę Siemens wiele lat temu, ale Siemens oferuje tzw. "Usługi Przemysłowe" dla starszych platform — dostępność części zamiennych i usługi naprawcze przez określone okresy.

Dla użytkowników końcowych eksploatujących maszyny 840C, główne kanały części zamiennych to własna logistyka części zamiennych firmy Siemens (dla komponentów wciąż w ich magazynie), wyspecjalizowane serwisy naprawcze SINUMERIK, które posiadają na stanie odnowione moduły 840C, oraz rynek wtórny przemysłowy.

Sama obudowa rack — jako komponent mechaniczny, a nie elektroniczny — jest zazwyczaj stosunkowo dostępna na rynku wtórnym w porównaniu do kart modułowych.

P5: Jaki jest następca SINUMERIK 840C i czy można przeprowadzić modernizację przy jednoczesnym ponownym wykorzystaniu silników i napędów 840C?

Wyznaczonym następcą SINUMERIK 840C przez firmę Siemens jest SINUMERIK 840D sl (Solution Line), a ostatnio platforma SINUMERIK ONE.

Migracja z 840C do 840D sl zazwyczaj całkowicie wymienia elektronikę sterującą CNC — obudowa kontrolera centralnego i wszystkie jej płyty są zastępowane sprzętem 840D sl — podczas gdy serwonapędy i wrzeciona SIMODRIVE 611 często mogą być zachowane przy odpowiednich aktualizacjach oprogramowania napędów.

Systemy silników i enkoderów są zazwyczaj kompatybilne. Struktura mechaniczna maszyny, geometria osi i obsługa kabli polowych i złączy mogą zostać zachowane w dobrze zaplanowanej migracji, co czyni wymianę elektroniki wykonalną bez całkowitej przebudowy maszyny.
