Złącze sygnałowe Siemens 6FX2003-0SU12

Przegląd

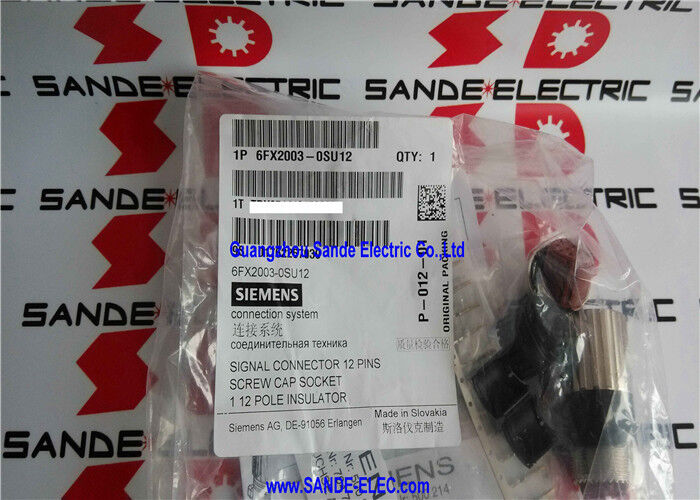

6FX2003-0SU12 to 12-biegunowe złącze sygnałowe dostarczane jako złącza z nakrętką. Dane produktu Siemens identyfikują je jako 1 × 12-biegunowy izolator, 12 styków dla przewodów 0,08–0,22 mm², 12 styków dla przewodów 0,20–0,56 mm², oraz 2 dławiki kablowe dla średnic kabli od 6,5 do 10 mm i od 10,1 do 13 mm, pakowane jako 1 sztuka.

Jest to zatem zespół złącza do zakończenia kabla sygnałowego, a nie aktywny komponent elektroniczny.

Ten typ złącza jest istotny wszędzie tam, gdzie należy zachować oryginalną strukturę kabla sygnałowego.

W systemach ruchu i sterowania złącze jest często punktem, w którym rozmiar przewodu, średnica kabla i możliwość serwisowania muszą dokładnie odpowiadać oryginalnemu sprzętowi. Użycie odpowiedniego zestawu złączy pomaga zachować zamierzone dopasowanie kabla i kompatybilność zacisków bez zmiany formatu połączenia po stronie sygnału.

Dane techniczne

Wartość zastosowania

To złącze pasuje do montażu kabli sygnałowych, wymiany wiązek sterowania ruchem, prac związanych z kablami enkoderów lub sprzężenia zwrotnego oraz ogólnej obsługi kabli sterujących Siemens, gdzie należy zachować oryginalną rodzinę złączy. Ponieważ opakowanie zawiera grupy styków o różnych rozmiarach oraz oba zakresy dławików kablowych, umożliwia praktyczną odbudowę kabli bez mieszania niepasujących części złączy.

W pracach serwisowych dokładne dopasowanie złącza jest ważne, ponieważ zespół kablowy musi pasować zarówno mechanicznie, jak i elektrycznie. Sama liczba biegunów nie wystarczy: zakresy rozmiarów przewodów i średnic kabli również muszą odpowiadać kablowi, który jest zakończony.

Ten zestaw złączy bezpośrednio adresuje te wymagania w zawartości dostarczonej.

Uwagi dotyczące wyboru

Kluczowe punkty to układ 12-biegunowy, konfiguracja z nakrętką typu gniazdo, dwa zakresy rozmiarów przewodów, oraz dwa obsługiwane zakresy średnic kabli.

Te szczegóły decydują o tym, czy złącze można prawidłowo zmontować na istniejącym kablu i czy będzie ono pasować do oryginalnej struktury połączenia.

FAQ

P1: Co dokładnie oznacza 6FX2003-0SU12?
Jest to 12-biegunowy zestaw złączy sygnałowych Siemens w stylu złącza z nakrętką.

Siemens wymienia go z izolatorem, dwiema grupami styków o różnych rozmiarach i dwoma zakresami dławików kablowych, więc jest przeznaczony do montażu na końcu kabla lub wymiany złącza, a nie tylko jako luźna obudowa.

P2: Czy jest to moduł aktywny, czy tylko zespół złącza?
Jest to zespół złącza, a nie moduł aktywny. Opublikowany opis produktu obejmuje korpus gniazda, izolator, styki i dławiki kablowe.

Sam w sobie nie działa jako moduł PLC, interfejs czujnika ani komponent elektroniki napędowej.

P3: Dlaczego w zestawie znajdują się dwie grupy styków o różnych rozmiarach?
Ponieważ złącze obsługuje dwa zakresy przekrojów przewodów: 0,08–0,22 mm² i 0,20–0,56 mm².

Ma to znaczenie przy montażu kabla, ponieważ styk musi pasować do rozmiaru drutu w celu prawidłowego zaciskania i stabilnej, długoterminowej jakości połączenia.

P4: Dlaczego zakresy dławików kablowych mają znaczenie?
Dławiki kablowe określają, które zewnętrzne średnice kabli złącze może prawidłowo zacisnąć.

Siemens podaje zakresy od 6,5 do 10 mm i od 10,1 do 13 mm, co pomaga zapewnić bezpieczne trzymanie kabla i stabilność mechaniczną zakończenia po montażu.

P5: Co należy sprawdzić przed złożeniem zamówienia?
Sprawdź kod zainstalowanego złącza, potwierdź, że system wymaga 12-biegunowego złącza typu gniazdo, zweryfikuj przekrój przewodu, i upewnij się, że średnica kabla mieści się w jednym z podanych zakresów dławików.

Są to kluczowe punkty dla prawidłowego dopasowania montażowego.
