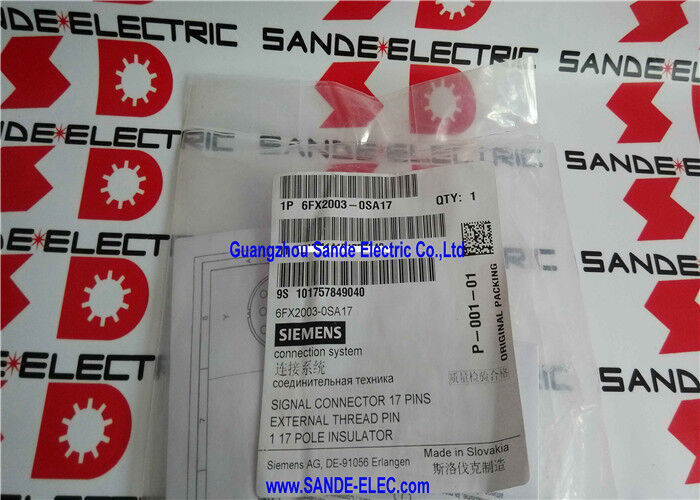

Numer części:6FX2003-0SA17
Producent:Siemens AG (Słowacja)
Linia produktowa:MOTION-CONNECT
Rodzaj produktu:Zestaw złącza sygnału (zespół polowy, 17-polarny)
Rodzaj połączenia:Włókno męskie (włókno zewnętrzne Steckergehäuse mit Außengewinde)
Liczenie słupów:17 biegunów
Zawartość opakowania:
W sprawieSiemens 6FX2003-0SA17jest zestawem łączników do montażu w terenie z serii akcesoriów MOTION-CONNECTi sprzętu końcowego kabli, który umożliwia inżynierom konserwacji i integratorom systemów wytwarzanie lub naprawę kabli serwo sygnałowych do dokładnych długości, zamiast ograniczać się do wstępnie zmontowanego katalogu kabli Siemens.
W serwoinstalacji SINUMERIK lub SINAMICS, kable sygnałowe przewożą sygnał zwrotny kodera, sterowanie hamulcami, czujnik temperatury,i innych sygnałów niskiego poziomu między serwomotorem a wzmacniaczem napędu lub modułem CNC.
Kable te są zwykle kupowane jako wstępnie zmontowane jednostki z już zainstalowanymi, przetestowanymi i osłoniętymi złączami - najszybszy i najbardziej niezawodny sposób budowy nowej maszyny.
Ale maszyny, które działają od lat, gromadzą sytuacje, w których wstępnie zmontowany kabel nie jest właściwą odpowiedzią: maszyna została przeniesiona i kabel został uszkodzony poza krótką naprawę,oryginalny kabel został przewieziony na zamówienie przez ciasną tacyę kablową i standardowa długość zamiennika nie pasuje, lub kabel musi być przedłużony, a przedłużenie nie jest dostępne w odpowiedniej długości.
Dla wszystkich tych sytuacji, 6FX2003-0SA17 zapewnia koniec złącza 17-polarny zespół złącza męskiego, który łączy się z gniazdkiem po stronie silnika lub napędu złącza kabla sygnałowego.
Zestaw obejmuje obudowę złącza, dwa rozmiary kontaktów pinów, aby pomieścić zakres wskaźników drutu znajdujących się w kablach sygnałowych MOTION-CONNECT,i dwóch końcówek kabli do łagodzenia naprężenia obejmujących zewnętrzne średnice kabli od 6.5mm do 13mm.
Za pomocą tego zestawu i odpowiedniego kabla (z serii kabli MOTION-CONNECT lub odpowiedniego) inżynier buduje kablówkę zastępczą o dokładnej długości potrzebnej do instalacji.
| Parametry | Wartość |
|---|---|
| Liczenie biegów | 17 |
| Rodzaj połączenia | Przędza męska (przędza zewnętrzna) |
| Rodzaj kontaktu | Włóczęga (Pin) |
| Kontakty pin (małe) | 12 × 0,08 ‰ 0,22 mm2 |
| Kontakty pin (duże) | 17 × 0,20·0,56 mm2 |
| Zakończenie kabla 1 | 6Średnica zewnętrzna 0,510 mm |
| Zakończenie kablowe 2 | 10Średnica zewnętrzna 0,13 mm |
| Zawartość opakowania | 1 kompletny zestaw |
| Pochodzenie | Słowacja |
| Status | Aktywny |
Program MOTION-CONNECT firmy Siemens obejmuje cały ekosystem kabli i złączy dla napędów serwo i instalacji CNC.
The 6FX2003 series within MOTION-CONNECT is specifically the signal connector (Signalstecker) family — circular connectors for signal cables as opposed to power connectors for motor power cables (which belong to separate series).
Konfiguracja 17 biegunów 6FX2003-0SA17 odpowiada liczbie szpilów określonych typów złączy stosowanych w koderach zwrotnych, w połączeniu koder/bremny,i innych zastosowań kablowych wielosygnałowych w serwo-systemach SINUMERIK i SINAMICS.
17 biegunów 6FX2003-0SA17 mieści wiele przewodników sygnału, które zwykle przewozi kompletny kabel zwrotny serwo silnika:i N (referencyjne) pary kanałów do dodatkowej informacji zwrotnej kodera (6 przewodów), zasilacz kodera (+5V lub +15V i przymocowanie 2 przewody), odniesienie zerowoltowe, czujnik termiczny do ochrony przed nadciśnieniem silnika (2 przewody),i sygnały hamulca parkingowego (2 przewody) ?? szybko łączące się do liczby, która mieści się w 17-polarnym złączu.
Dokładne przydzielenie szpilki zależy od konkretnej kombinacji silnika i napędu i jest zdefiniowane w dokumentacji kabla SINUMERIK/SINAMICS dla każdej aplikacji.
Zestaw 6FX2003-0SA17 obejmuje kontakty szpilkowe w dwóch zakresie rozmiarów drutu, co jest praktyczną koniecznością, ponieważ kable serwo sygnałowe nie są jednolite w przekroju poprzecznym przewodnika:
0.08 ≈ 0,22 mm2 kontakty (12 sztuk):Te cienkie kontakty obsługują cienkie przewodniki, zazwyczaj pary sygnałów dla kanałów kodujących A/B/N, linii danych kodujących seryjnie i sygnałów czujników termicznych.często w zakresie 0.08 ≈ 0,14 mm2.
Wykorzystując niewielkie kontakty z większymi przewodnikami lub nadmierne kontakty z małymi przewodnikami,wytwarza niewiarygodne skrzypce, które nie działają pod wpływem wibracji i cyklu cieplnego w środowisku narzędziowych.
0.20 ≈ 0,56 mm2 kontakty (17 sztuk):Większe kontakty mogą pomieścić cięższe przewodniki ∙ przewody zasilania kodera (które mogą wynosić 0,25 ∙ 0,35 mm2 w celu ograniczenia spadku napięcia zasilania wzdłuż długości kabla), przewody zasilania hamulców,i innych przewodników przewożących małe prądy na dłuższe odległości, gdzie nieco większy przekrój poprawia niezawodność.
Dwu-kontaktowe zasilanie umożliwia jednemu zestawowi obsługę szeregu typów kabli w całej rodzinie kabli sygnałowych MOTION-CONNECT bez konieczności potrzeby oddzielnych zestawów złączy dla różnych rozmiarów drutu.
Włączenie dwóch końcówek kabli do łagodzenia naprężenia (zakres średnicy zewnętrznej 6,510 mm i 10,113 mm) odzwierciedla różnorodność kabli sygnałowych MOTION-CONNECT pod względem średnicy zewnętrznej:
Cienkie kable sygnałowe (tylko kodujące, bez hamulców lub przewodników cieplnych) mają zazwyczaj średnicę zewnętrzną w zakresie 6,5 ∼ 9 mm.
Połączone kable (kodujące + hamulce + termiczne w jednej płaszczyźnie) i kable z dodatkowymi przewodnikami lub cięższą osłoną mogą osiągać średnicę zewnętrzną 1013 mm.
Posiadanie w zestawie obu urządzeń odciągających oznacza, że inżynier wybiera odpowiednie zakończenie dla konkretnego kabla w momencie montażu,zamiast zamówić oddzielną część akcesoriów przed rozpoczęciem naprawy.
P1: Czy 6FX2003-0SA17 jest zestawem montażowym w terenie czy gotowym złączem?
Jest to zestaw montażowy w terenie komponenty do montażu złącza, a nie gotowy złącze. Inżynier wykorzystuje dołączone obudowy, kontakty szpilkowe,i łagodzenie naprężenia do budowy złącza na końcu kabla.
Wymagane są narzędzia do szczelinowania odpowiednie dla konkretnych rozmiarów kontaktów szpilki (0,08 ‰ 0,22 mm2 i 0,20 ‰ 0,56 mm2), znajomość montażu złączy,i znajomość konkretnego przypisania szpilki do aplikacji.
Dla inżynierów, którzy regularnie samodzielnie montują kable, zestaw jest prosty.przetestowane alternatywy.
P2: Jakie narzędzie do kręcenia jest wymagane do kontaktów szpilkowych w tym zestawie?
W dokumentacji Siemens MOTION-CONNECT określono odpowiednie narzędzia do zaciskania dla każdego rozmiaru kontaktu.
W przypadku kontaktów w zakresie 0,08 × 0,22 mm2,wymagane jest precyzyjne narzędzie do kręcenia z odpowiednim rozmiarem matricy dla określonej geometrii kontaktu .
W przypadku kontaktów o pojemności 0,20 ‰ 0,56 mm2 większy zakres obsługiwany jest przez kompatybilną matrycę w standardowym narzędziu przemysłowym do krępowania.
Szczegółowe numery katalogu narzędzi znajdują się w dokumentacji Siemens dotyczącej montażu kabli MOTION-CONNECT.
P3: Gdzie ten 17-polarny złącze jest używany po stronie silnika lub po stronie napędowej kabla?
konfiguracja szpilki z włócznią męską 6FX2003-0SA17 (wylot zewnętrzny,kontakty szpilkowe) zazwyczaj odpowiada złącza, które łączy się z połączeniem gniazdkowym na silniku lub wzmacniaczu napęduDokumentacja systemu SINUMERIK i SINAMICS zawiera płeć i typ węzła złącza dla każdego interfejsu silnika i napędu.
Seria 6FX2003 w całości obejmuje różne konfiguracje złączy; orientacja nitki i szpilki wariantu -0SA17 pasuje do określonych interfejsów zwrotnych silnika.
Złącze kablowe do sprzężenia (z kontaktami gniazdkowymi) należy do serii 6FX2003 o oznaczeniu gniazdkowo-spójnościowym.
P4: Czy ten złącze może być stosowany z silnikami i napędami innych niż Siemens, czy tylko w ramach ekosystemu Siemens SINUMERIK/SINAMICS?
Format fizyczny złącza 17 biegunowy, okrągły złącze z określonym typem nitki jest standardowym formatem złącza przemysłowego.
Jeżeli silnik lub napęd niezwiązany z firmą Siemens wykorzystuje ten sam fizyczny interfejs z łącznikiem (ten sam typ nitki, ta sama liczba biegów, ten sam układ kontaktu), 6FX2003-0SA17 jest mechanicznie kompatybilny.
Jednak przypisanie szpilki dla urządzeń innych niż Siemens powinno być określone na podstawie dokumentacji tego urządzenia oraz zgodności sygnału (poziomy napięcia,rodzaje sygnałów) muszą być weryfikowane niezależnie.
W ekosystemie Siemens interfejsy z łącznikami i przypisanie pinów są w pełni udokumentowane w dokumentacji systemu MOTION-CONNECT i SINUMERIK.
Pytanie 5: Zestaw zawiera 17 kontaktów szpilkowych w jednym zakresie i 12 w innym - czy to oznacza, że wszystkie 17 słupków nie używają tego samego rozmiaru kontaktów?
Podkład 17-polarny może pomieścić do 17 kontaktów, ale w konkretnej aplikacji kablowej mogą być używane różne rozmiary kontaktów w różnych biegunach w zależności od mierników przewodników.
Zestaw zawiera 12 kontaktów dla przewodników drobnych (0,08 ‰ 0,22 mm2) i 17 kontaktów dla przewodników średnich (0,20 ‰ 0,56 mm2),obejmujące populację kontaktów w typowym kablu sygnałowym MOTION-CONNECT bez wymagania od inżyniera wstępnego sortowania kontaktów.
W każdym zestawie inżynier wybiera odpowiedni rozmiar kontaktu dla każdego przewodnika,używając małych kontaktów dla par sygnałów kodujących i większych kontaktów dla przewodników zasilania i hamulców ‡ zawartość zestawu jest dostosowana do obu potrzeb w jednym opakowaniu.
