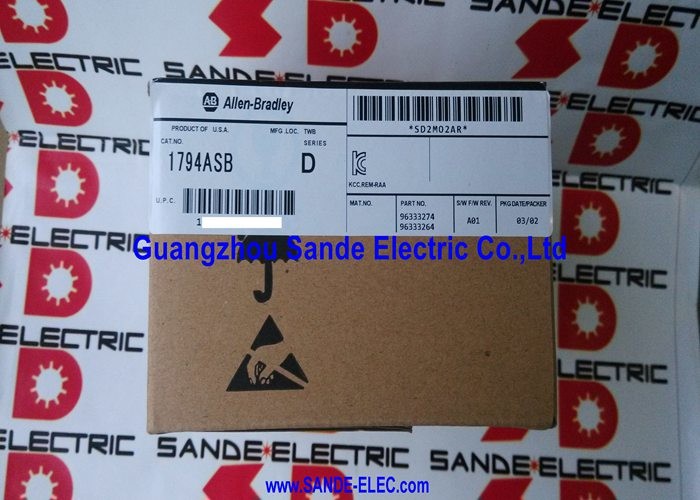

Flex Remote I/O Adaptor 1794ASB 1794 ASB 1794ASB

1794-ASB | Moduł adaptera zdalnych we/wy FLEX I/O 1794 — 8 modułów / 5 trybów adresowania / 19,2–31,2 V DC / 4,6 W / FlexBus / 0,17 kg

Najpierw adapter — co robi model 1794-ASB

Każdy zespół we/wy FLEX zaczyna się od modułu adaptera. Jest to interfejs komunikacyjny pomiędzy modułami we/wy w magistrali FlexBus a siecią systemu sterowania. Bez adaptera moduły we/wy nie mają ścieżki komunikacyjnej do sterownika PLC.

Model 1794-ASB jest wariantem zdalnych wejść/wyjść (RIO). Łączy bank maksymalnie ośmiu modułów we/wy FLEX ze zdalną siecią we/wy — szeregową siecią we/wy używaną w systemach sterowników serii PLC-5 i SLC-500. Adapter dokonuje translacji pomiędzy magistralą FlexBus (lokalna płyta montażowa łącząca moduły we/wy FLEX) a kablem RIO, przenosząc dane we/wy w obu kierunkach podczas każdego cyklu aktualizacji skanera.

W przypadku instalacji zbudowanych wokół starszych sterowników PLC-5 lub SLC-500 ze zdalnymi sieciami we/wy, 1794-ASB jest adapterem, który umożliwia FLEX I/O uczestnictwo w tej samej sieci wraz ze starszymi stałymi szafami we/wy 1771 lub innymi urządzeniami podłączonymi do RIO.

Kluczowe dane techniczne

Pięć trybów adresowania — dopasowanie do istniejących sieci RIO

Zdalne sieci we/wy zostały zbudowane w oparciu o określone konwencje adresowania we/wy, które ewoluowały w trakcie życia platform PLC-5 i SLC-500. 1794-ASB obsługuje wszystkie pięć trybów adresowania rozpoznawanych przez te kontrolery:

Standard:Klasyczny format adresowania RIO. Każdy adres stelaża odwzorowuje dane we/wy na 16-bitowe słowa obrazu wejściowego i wyjściowego.

Kompaktowy:Bardziej kompaktowe mapowanie obrazu, które efektywnie wykorzystuje przestrzeń adresową, gdy liczba modułów we/wy jest mała.

Uzupełniający:Odmiana, która pozwala zarówno danym wejściowym, jak i wyjściowym dzielić adres stojaka w układzie komplementarnym.

Standard-32 i uzupełnienie-32:Rozszerzone adresowanie dla 32-bitowych formatów obrazu używanych w konfiguracjach PLC-5 o większej pojemności.

Tryb adresowania adaptera jest ustawiany za pomocą przełączników DIP lub przełączników obrotowych w 1794-ASB. Podczas wymiany istniejącego adaptera w działającym systemie istotne jest dopasowanie adresu i ustawienia trybu do oryginału — niedopasowanie powoduje, że skaner błędnie mapuje dane we/wy, co może powodować nieprawidłowe odpowiedzi programu.

Scenariusze zastosowań

System PLC-5 z rozproszonymi spadkami wejść/wyjść:Sterownik PLC-5 korzysta ze zdalnej sieci we/wy, aby uzyskać dostęp do punktów we/wy na wielu stacjach maszynowych. Każda stacja posiada adapter 1794-ASB kończący kabel RIO i maksymalnie osiem modułów we/wy FLEX do lokalnych połączeń we/wy. Skaner PLC-5 mapuje wejścia/wyjścia każdej stacji do tabeli obrazów wejść/wyjść.

SLC-500 z rozszerzeniem FLEX I/O:SLC-5/04 z modułem skanera 1747-SN RIO rozszerza wejścia/wyjścia na stację zdalną poprzez 1794-ASB. Maksymalnie osiem analogowych i cyfrowych modułów FLEX I/O na stacji zdalnej zapewnia zasięg wejść/wyjść SLC poza lokalną szafą.

Wymiana konserwacyjna istniejących stacji podłączonych do sieci RIO:Awaria modułu 1794-ASB w działającej rozproszonej stacji we/wy. Zamienny moduł 1794-ASB, skonfigurowany do tego samego adresu i trybu adresowania co oryginał, przywraca komunikację stacji ze skanerem PLC bez konieczności rekonfiguracji sieci.

Często zadawane pytania

P1: Z jakimi kablami sieciowymi i urządzeniami RIO łączy się 1794-ASB?

Model 1794-ASB łączy się z dwuosiowym ekranowanym kablem Belden 9463 lub jego odpowiednikiem, używanym w sieciach zdalnych wejść/wyjść (niebieski wąż lub odpowiednik). Komunikuje się z dowolnym zdalnym skanerem I/O — procesorami PLC-5 z wbudowanymi portami RIO, SLC-5/02 i 5/03 z wbudowanym RIO, SLC-5/04 i 5/05 za pośrednictwem skanera 1747-SN lub samodzielnymi modułami skanera RIO. Szybkość transmisji jest ustawiana w 1794-ASB tak, aby odpowiadała skonfigurowanej prędkości skanera (57,6 K, 115,2 K lub 230,4 K bodów).

P2: Jak skonfigurowane jest adresowanie we/wy w 1794-ASB?

Adres stojaka i tryb adresowania ustawia się za pomocą obrotowych przełączników DIP lub zworek na korpusie adaptera. Numer stojaka (zwykle 1–7 w standardowej sieci PLC-5), grupa początkowa (0, 2, 4 lub 6 w zależności od kompletu modułów) i tryb adresowania (standardowy, kompaktowy, uzupełniający, standardowy-32 lub uzupełniający-32) muszą odpowiadać ustawieniom skonfigurowanym w konfiguracji we/wy skanera PLC. Nieprawidłowe ustawienie powoduje awarię komunikacji lub niedopasowanie danych we/wy.

P3: Czy moduł 1794-ASB można zastąpić adapterem 1794-AENT EtherNet/IP w tej samej magistrali FlexBus?

Złącze FlexBus jest fizycznie kompatybilne między adapterami FLEX I/O, ale inny typ adaptera całkowicie zmienia interfejs sieciowy. Wymiana 1794-ASB (RIO) na 1794-AENT (EtherNet/IP) wymaga, aby sterujący sterownik PLC obsługiwał skanowanie wejść/wyjść EtherNet/IP i wymaga pełnej rekonfiguracji wejść/wyjść w programie PLC. Nie jest to bezpośrednia wymiana wtyczki — jest to migracja sieci wymagająca prac inżynierskich.

P4: Ile modułów we/wy FLEX może obsługiwać model 1794-ASB i jakie typy?

1794-ASB obsługuje do 8 modułów we/wy FLEX na swojej magistrali FlexBus. Kompatybilne moduły obejmują wejście cyfrowe serii 1794, wyjście cyfrowe, wyjście przekaźnikowe, wejście analogowe, wyjście analogowe i kombinowane moduły analogowe. Każdy moduł dodaje do całkowitej liczby wejść/wyjść; ograniczenie ośmiu modułów jest ograniczeniem sprzętowym. Dostępna przestrzeń adresowa w wybranym trybie adresowania może ograniczyć całkowitą liczbę modułów przed osiągnięciem fizycznego limitu ośmiu modułów.

P5: Czy 1794-ASB jest nadal w aktywnej produkcji?

1794-ASB to starszy produkt dostosowany do ekosystemu sterowników PLC-5 i SLC-500 opartego na RIO, który sam znajduje się na późnym etapie cyklu życia. Adapter pozostaje dostępny za pośrednictwem przemysłowych kanałów sprzedaży części zamiennych w celu konserwacji zainstalowanych systemów. W przypadku nowych projektów systemów aktualnym kierunkiem platformy są adaptery FLEX I/O z interfejsami EtherNet/IP (1794-AENT) lub ControlNet.
