A02B-0321-B500∙ FANUC CNC Controller ∙ 8.4" LCD / 3-Axis / 512KB / Ethernet / USB / βi Servo / Interpolacja liniowa i okrągła

FANUC CNC Precyzyjna kontrola 3-osiowego obróbki

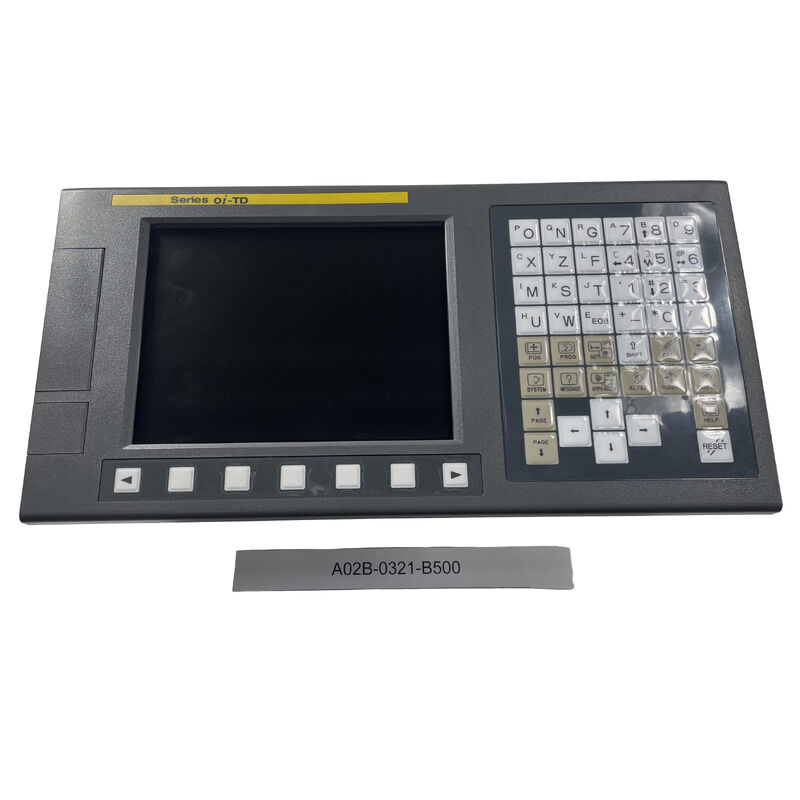

A02B-0321-B500 to sterownik CNC firmy FANUC przeznaczony do sterowania ośmią obrabiarki.Jego podstawą jest zdolność do koordynacji do trzech osi jednocześnie napęd serwo systemów do wytwarzania precyzyjnych ścieżek cięcia określonych przez program obróbki.

Kontroler interpretuje programy z kodem G, rozwiązuje geometrię ścieżki narzędzia i przekazuje polecenia pozycyjne do podłączonych napędów serwo.Interpolacja liniowa i okrągłaInterpolacja liniowa napędza narzędzie w linii prostej między dwoma punktami przy określonej prędkości zasilającej.te dwa rodzaje ruchu obejmują cały zakres normy 2.5D frezowanie i skręcanie profili.

Główne specyfikacje

Połączenie USB i Ethernet

Dwa interfejsy danych służą różnym potrzebom operacyjnym:

USB:Bezpośredni transfer programów z pamięci USB lub podłączonego komputera.Przydatne w środowiskach warsztatowych, w których programy są przygotowywane na komputerze biurowym i przenoszone do maszyny na napędzie USB.

Ethernet:Połączenie sieciowe do operacji DNC (bezpośrednie sterowanie numeryczne) ̇ przesyłanie programów z serwera zarządzania programami ̇ oraz zdalnego monitorowania stanu maszyny.W środowiskach produkcyjnych z wieloma maszynami, łączność Ethernet umożliwia scentralizowane zarządzanie programami.

Scenariusze zastosowania

Centrum obróbki pionowej:Trójosiowe centrum obróbki pionowej wykorzystuje A02B-0321-B500 jako jednostkę CNC.Programy są ładowane przez Ethernet z serwera DNC, a operator maszyny reguluje prędkość podawania podczas pierwszego obróbki za pomocą urządzeń sterujących.

Obrót CNC (osiowe Z + X + C):Centrum obrotowe wykorzystuje A02B-0321-B500 do sterowania ośmiami Z (wzdłużną), X (przekraczającą) i C (wrotnik).Interpolacja okrągła powoduje przejścia wsteczne i promieniowe w jednym bloku programu.

Powtórne wyposażenie CNC:Stare narzędzie maszynowe z uszkodzoną jednostką CNC jest wyposażone w A02B-0321-B500.i kompatybilność z serią βi sprawiają, że nadaje się do instalacji modernizacyjnych, w których zachowany jest istniejący serwo-system maszyny.

Częste pytania

P1: Jaka jest maksymalna długość programu, którą A02B-0321-B500 może przechowywać w 512KB?

512 KB pamięci programu CNC przechowuje około 512 000 znaków kodu programu.512KB obsługuje od 100 do 500 typowych programów jednocześnie, lub jeden bardzo długi program konturowania ładowany za pośrednictwem DNC do bezpośredniego wykonania z pamięci kontrolera.

P2: Czy urządzenie A02B-0321-B500 może sterować 4 lub więcej ośmi?

A02B-0321-B500 jest określony do 3 układów sterowanych. Dodawanie 4 układu wymaga wariantu sterownika CNC przeznaczonego dla dodatkowego kanału układu. Jeśli maszyna wymaga 4 lub 5 układu,przed złożeniem zamówienia sprawdzić liczbę osi konkretnego wariantu A02B.

P3: Jakie typy koderów obsługuje A02B-0321-B500?

System sterowania obsługuje kodery przyrostowe, które są standardowe w serwomotorach serii FANUC βi.Kodery przyrostowe zapewniają informacje zwrotne dotyczące pozycji w stosunku do punktu odniesienia ustalonego przy uruchomieniu (pozycja główna)Jeżeli zastosowanie wymaga utrzymania pozycji bezwzględnej w cyklach mocy bez homingowania, przy wyborze serwomotora należy określić opcję absolutnego kodera.

P4: Czy port Ethernet służy wyłącznie do integracji sieci maszynowej lub transferu programów?

Interfejs Ethernet obsługuje zarówno transfer programu, jak i integrację sieciową.kontroler może odbierać programy z serwera DNC za pośrednictwem połączenia ethernet programy są przesyłane do CNC w czasie rzeczywistym lub przechowywane w pamięci CNCW celu integracji z siecią dostęp do stanu maszyny, danych alarmowych i liczb produkcji można uzyskać za pomocą podłączonych systemów PC lub MES przy użyciu funkcji otwartej komunikacji FANUC.Specyficzne możliwości protokołu sieciowego zależą od zainstalowanych opcji oprogramowania CNC.

P5: Co to jest funkcja nadmiernego sterowania prędkością zasilającą i kto ją kontroluje?

Przechodzenie na prędkość podawania jest ustawieniem w czasie rzeczywistym przez operatora zaprogramowanego prędkości podawania cięcia, stosowanego za pośrednictwem przełącznika obrotowego lub tarczy jog na panelu sterującym maszyną.sterownik wykonuje bieg napędowy polecany w programie G-code dokładnie. Przy 50% narzędzie porusza się z połową prędkości zaprogramowanej. Przy 150%, porusza się z prędkością 1,5x prędkości zaprogramowanej. Przechodzenie jest tymczasowym dostosowaniem operatora.A02B-0321-B500 obsługuje od 0% do 150% przełożenia w 10% kroków.
