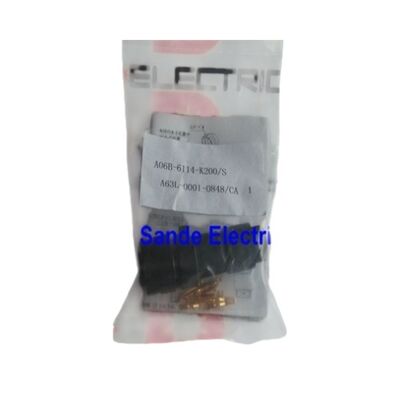

Złącze po stronie enkodera FANUC A06B-6114-K200S / A63L-0001-0848CA

10-pinowe | Proste wprowadzenie | Wtyczka sprzężenia zwrotnego silnika | Kompatybilne z silnikami serwo serii Alpha i

Złącze, które uzupełnia pętlę sprzężenia zwrotnego

Każdy system serwo FANUC CNC opiera się na jednym, nieprzerwanym łańcuchu komunikacji: od sterownika CNC, przez wzmacniacz serwo, w dół kabla enkodera, aż do wbudowanego koder impulsowy silnika. Ten łańcuch jest tylko tak niezawodny, jak jego najsłabsze fizyczne połączenie. A06B-6114-K200S — znany również pod numerem komponentu FANUC A63L-0001-0848CA — jest wtyczką złącza po stronie enkodera, która stanowi krytyczny interfejs między kablem sprzężenia zwrotnego enkodera a silnikiem serwo.

Są to złącza, które ulegają uszkodzeniu podczas konserwacji, korozji po latach ekspozycji na chłodziwo lub po prostu zużyciu w wyniku wielokrotnych cykli montażu kabli. Posiadanie odpowiedniego zamiennika pod ręką oznacza, że usterka sprzężenia zwrotnego zostanie rozwiązana w ciągu minut, a nie dni.

Przegląd produktu

CA vs. CB — dwa warianty, jeden cel

Rodzina A63L-0001-0848 występuje w dwóch konfiguracjach wyjścia kabla. Wariant CA (to złącze) wyprowadza kabel prosto wzdłuż osi korpusu złącza — kabel biegnie bezpośrednio od czoła silnika. Wariant CB wyprowadza pod kątem 90 stopni — kabel zgina się prostopadle do osi złącza.

To, którego z nich potrzebuje maszyna, zależy całkowicie od dostępnej przestrzeni w porcie enkodera silnika. W ciasnych instalacjach, gdzie kabel biegnący osiowo kolidowałby z sąsiednią konstrukcją, praktycznym wyborem jest styl kątowy (CB). Tam, gdzie osiowe prowadzenie kabla jest czyste i niezakłócone, standardem jest prosty styl CA. Pomylenie tego podczas naprawy oznacza, że kabel jest poddany naprężeniom mechanicznym w korpusie złącza, co przyspiesza degradację zarówno złącza, jak i kabla.

Co przenosi to złącze

Konfiguracja 10-pinowa przenosi wszystkie sygnały wymagane dla kodera impulsowego (enkodera) zamontowanego w silnikach serwo serii FANUC Alpha i. Obejmują one:

• Sygnały sprzężenia zwrotnego pozycji — dane impulsowe o wysokiej rozdzielczości, które informują wzmacniacz serwo dokładnie, gdzie znajduje się wał silnika w każdym momencie
• Linie zasilania bateryjnego — zasilanie o niskim prądzie, które zachowuje dane o pozycji absolutnej w pamięci enkodera, gdy zasilanie główne jest wyłączone (kluczowe dla silników z koderem impulsowym absolutnym, które eliminują potrzebę powrotu do punktu odniesienia po włączeniu zasilania)
• Linie komunikacji szeregowej — dla protokołu interfejsu szeregowego enkodera FANUC używanego przez koder impulsowy Alpha i
• Połączenia ekranu/masy — niezbędne dla odporności na zakłócenia, biorąc pod uwagę, że te linie sygnałowe biegną obok kabli zasilających silnik o wysokim prądzie w tym samym kanale kablowym

Każdy z tych 10 styków musi być czysty, w pełni osadzony i mechanicznie zabezpieczony. Pojedynczy skorodowany pin lub cofnięty styk może spowodować alarmy enkodera, niestabilne sprzężenie zwrotne pozycji lub całkowitą utratę osi — a prezentacja usterki jest często przerywana, co czyni marginalne złącze jedną z trudniejszych do zdiagnozowania usterek.

Kompatybilne silniki serwo i systemy

Złącze A06B-6114-K200S jest przeznaczone do połączeń enkodera silnika serwo AC serii FANUC Alpha i, zgodnie z dokumentacją w instrukcjach opisujących silniki serwo serii FANUC Beta i Alpha i. Udokumentowane kompatybilne serie silników, w których występuje ten typ złącza, obejmują:

• Silniki serwo serii FANUC Alpha i (rodziny αiS i αiF)
• Silniki serwo serii FANUC Beta i (seria βiS — gdzie połączenia osi L i M są określone dla A06B-6114-H304 i powiązanych wzmacniaczy)
• Silniki serwo FANUC używane ze modułami wzmacniaczy serii αi SVM (seria A06B-6114)
• Silniki serwo robotów w sterownikach robotów FANUC wykorzystujące standardowe systemy serwo oparte na FSSB

Złącze łączy się z odpowiednim zespołem kabla po stronie wzmacniacza za pomocą standardowego mechanizmu metalowej osłony z zatrzaskiem, zapewniając zarówno ciągłość elektryczną, jak i mechaniczne zabezpieczenie przed przypadkowym rozłączeniem.

Kiedy to złącze pojawia się w zleceniu pracy

W ruchomym warsztacie maszynowym to złącze zazwyczaj pojawia się w trzech scenariuszach:

Planowana wymiana kabla. Kable enkoderów mają określone cykle życia zginania. Podczas wymiany starego zespołu kabla enkodera, złącze po stronie silnika jest dostarczane razem z nim — lub jest wymieniane osobno, jeśli korpus kabla jest nadal sprawny, ale koniec złącza uległ uszkodzeniu.

Uszkodzenie mechaniczne lub kolizja. Kolizja maszyny, która napręża kabel enkodera, może uszkodzić korpus złącza, wypchnąć piny z obudowy lub złamać zatrzaskową osłonę. Zamiast wymieniać cały przebieg kabla, wymiana tylko złącza na końcu silnika i ponowne zakończenie jest często szybszą i tańszą naprawą.

Korozja i zanieczyszczenie styków. W środowiskach z mgłą chłodziwa złącze enkodera jest narażone na końcu silnika. Metalowa obudowa i prawidłowe osadzenie zapewniają znaczną ochronę, ale po latach eksploatacji zanieczyszczenie styków może powodować degradację sygnału. Wymiana złącza przywraca pierwotną jakość styku.

Uwaga na temat zamienników i jakości

Protokół sygnału enkodera FANUC jest wrażliwy. Koder impulsowy wyprowadza dane szeregowe z wysokimi częstotliwościami, a jakiekolwiek zwiększone rezystancje styku, dodatkowa pojemność z powodu słabo ekranowanej osłony złącza lub niedopasowanie wymiarowe powodujące luzy mechaniczne na styku pogorszą integralność sygnału. Użycie zamiennika zgodnego wymiarowo, ale gorszego elektrycznie, może początkowo działać, a następnie powodować przerywane alarmy enkodera pod wpływem rozszerzalności cieplnej, wibracji lub po kilkuset cyklach zginania.

Dla maszyny produkcyjnej koszt prawidłowo dobranego złącza jest nieznaczny w porównaniu z kosztem powtarzającej się naprawy lub nieplanowanego przestoju wrzeciona.

Często zadawane pytania

P1: Jaka jest różnica między A06B-6114-K200S a A06B-6114-K200E?

Różnica polega na kierunku wyjścia kabla. Sufiks S oznacza proste (osiowe) wyjście kabla — kabel biegnie równolegle do osi złącza, gdy wychodzi z końca silnika. Sufiks E oznacza konfigurację kątową (90 stopni), gdzie kabel zgina się prostopadle. A63L-0001-0848CA odpowiada wersji prostej. Wybierz w zależności od dostępnej przestrzeni w porcie enkodera silnika i sposobu prowadzenia kabla enkodera na maszynie.

P2: Czy A06B-6114-K200S to to samo złącze, które jest używane we wszystkich silnikach serwo FANUC Alpha i?

Ta rodzina złączy obejmuje szeroki zakres silników serii Alpha i i Beta i, ale FANUC stosuje różne specyfikacje złączy w zależności od generacji i rodziny silników. Zawsze sprawdzaj kompatybilność z dokumentacją konkretnego silnika lub istniejącym korpusem złącza na silniku przed złożeniem zamówienia. Dla silników z rodzin αiS i βiS sparowanych z modułami wzmacniaczy serii 6114, A06B-6114-K200S / A63L-0001-0848CA jest udokumentowanym złączem sprzężenia zwrotnego po stronie silnika.

P3: Czy to złącze można zakończyć w terenie, czy wymaga wymiany całego zespołu kabla?

Ponowne zakończenie jest możliwe i jest standardową praktyką podczas napraw kabli. Piny są lutowane lub zaciskane w obudowie złącza, a wykwalifikowany technik może zdjąć obudowę, ponownie przygotować końce kabla i ponownie je zakończyć. Jednak jakość zakończenia — zwłaszcza ciągłość ekranowania i głębokość osadzenia pinów — jest kluczowa. Źle zakończone złącze jest często gorsze niż pierwotna usterka. W przypadku maszyn produkcyjnych użycie wstępnie zmontowanego kabla lub nowego zestawu złącza jest zazwyczaj bardziej niezawodne niż ponowne zakończenie w terenie pod presją czasu.

P4: Jakie alarmy enkodera FANUC zazwyczaj wskazują na problem ze złączem, a nie z koderem impulsowym?

Najczęstszym wzorcem alarmu związanym z marginalnym złączem jest przerywany SV0358 (odłączony enkoder) lub podobny błąd komunikacji, który ustępuje po cyklu zasilania lub gdy kabel jest fizycznie poruszany. Alarm enkodera, który pojawia się konsekwentnie, bez żadnego ruchu kabla, jest bardziej prawdopodobny do wskazania awarii kodera impulsowego lub problemu z baterią. Jeśli alarm można odtworzyć przez zginanie kabla w pobliżu złącza silnika, złącze lub koniec kabla są pierwszymi rzeczami do sprawdzenia i wymiany.

P5: Jaka jest zależność między numerami części A06B-6114-K200S a A63L-0001-0848CA?

Oba numery odnoszą się do tego samego fizycznego złącza. A06B-6114-K200S to numer zamówieniowy na poziomie systemu FANUC używany w katalogach akcesoriów wzmacniaczy i kabli — zawiera złącze wraz z jego kontekstem jako zatwierdzoną część zamienną. A63L-0001-0848CA to numer części FANUC na poziomie komponentu dla samego złącza, który odnosi się do podstawowego oznaczenia serii złącza JAE (JN2DS10SL2-R). Przy zakupie od dostawców części zamiennych FANUC, oba numery zidentyfikują prawidłową część, ale zawsze należy potwierdzić, czy sufiks CA (prosty) vs CB (kątowy) odpowiada wymaganiom instalacji.
