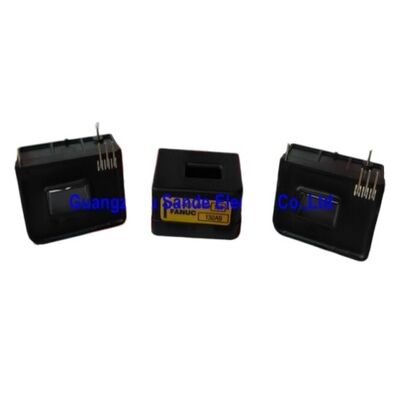

FANUC wzajemny induktor A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A.

Prąd silnikowy mierzony tutaj, kontrolowany wszędzie

A44L-0001-0165#150A jest czujnikiem prądu 150A firmy FANUC ∙ wykrywacz typu cewki, który mierzy faktyczny prąd fazy silnika przepływający w serwo lub wzmacniaczu wrotnika FANUC.Następnik #150A określa bieżący rating: czujnik ten został zaprojektowany do dokładnego pomiaru prądu do 150 A RMS, co odpowiada zakresowi prądu określonych klas serwo- lub węzłowych wzmacniaczy, które wymagają tego czujnika.

W serwo- lub spindlowym systemie napędowym FANUC sterowanie prądem w pętli zamkniętej napędu zależy od dokładnego pomiaru prądu silnika w czasie rzeczywistym.Czujnik prądu znajduje się w obwodzie zasilania ̇ kable fazy silnika przechodzą przez toroidalny rdzeń czujnikaSygnał ten mówi wzmacniaczowi dokładnie, ile prądu przepływa do silnika w każdej chwili.Algorytm sterowania serwo wykorzystuje to pomiar do regulowania momentu obrotowego z precyzją wymaganą do ruchu osi CNC i kontroli prędkości wrotnika.

Jeżeli czujnik prądu ulega awarii lub odczytuje nieprawidłowo, wzmacniacz nie może prawidłowo zamknąć bieżącej pętli sterowania.W rezultacie zazwyczaj występuje alarm prądu nadmiernego. Napęd albo uruchamia fałszywe odczyty prądu, które pojawiają się jako prąd nadmiernego.Tryb awarii zależy od tego, czy czujnik odczytuje zero (wypadek otwartego obwodu) lub wartość nieregularną.

Główne specyfikacje

Wybór prawidłowej prądu

Przykład #150A nie jest arbitralny i czujnik prądu musi być określony dla tej klasyfikacjiCzujnik o wartości niższej niż maksymalny prąd wzmacniacza może być nasycony lub uszkodzony.Czujnik znacznie wyższy niż bieg rzeczywisty zapewnia proporcjonalnie mniejszą rozdzielczość sygnału.

Dostępne klasyfikacje w rodzinie A44L-0001-0165: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A i 600A.Przed zamówieniem urządzenia wymiennego należy potwierdzić wymaganą klasyfikację z instrukcji obsługi wzmacniacza FANUC lub z etykiety na zainstalowanym czujniku..

Częste pytania

P1: Jak rozpoznać awarię czujnika prądu w układzie napędowym FANUC?

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed. fizycznie sprawdzić czujnik pod kątem pęknięć, śladów poparzeń lub uszkodzeń mechanicznych. zastąpić go czujnikiem znanym jako dobry o tej samej mocy prądu, co w ostatecznym badaniu.Jeśli alarm prądu nadmiernego usunie się z czujnikiem zastępczym, oryginał zawiódł.

P2: Czy czujnik A44L-0001-0165#150A można wymienić na czujnik o innej mocy prądu?

Nie. Wskaźnik prądu musi odpowiadać specyfikacji wzmacniacza. Czujnik 200A w pozycji wzmacniacza 150A działałby na obniżonym poziomie sygnału i może nie zapewniać odpowiedniej rozdzielczości informacji zwrotnej.Czujnik 100A w pozycji wzmacniacza 150A nasyciłby się w szczytowym prądzie wzmacniaczaZawsze używaj dokładnej prądu określonej dla zainstalowanego wzmacniacza.

P3: Czy A44L-0001-0165 jest czujnikiem efektu Halla czy transformatorem prądu?

A44L-0001-0165 jest opisywany jako detektor prądu typu cewkowego, o formacie transformatora prądu.i czujnik emituje proporcjonalny sygnał poprzez indukcję. Czujniki prądu efektu Halla zazwyczaj opisują ich wyjście jako sygnał prądu stałego (zdolny do pomiaru prądu stałego i prądu przemiennego),podczas gdy detektory oparte na transformatorze mierzą prąd silnika prądu przemiennego odpowiedni dla prądu fazy silnika prądu przemiennego w serwo i węzłowych wzmacniaczach FANUC.

P4: Czy istnieją różnice zgodności między serią A44L-0001-0165 a innymi seriami czujników prądu FANUC?

FANUC używa kilku obecnych serii czujników w swoich generacjach napędów. The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangements. Przed zamówieniem części zastępczej należy potwierdzić pełny numer części zainstalowanego czujnika.

P5: Skąd pochodzi A44L-0001-0165#150A?

Za pośrednictwem rynku części napędowych FANUC FANUC sprzedawcy części wzmacniaczy, specjaliści od napraw i sprawdzone nadwyżki dostawców.Seria A44L-0001-0165 z wieloma prądem jest standardowym elementem zamiennym na rynku serwo i napędu wrotnego FANUC. Wyznaczyć sufiks #150A
