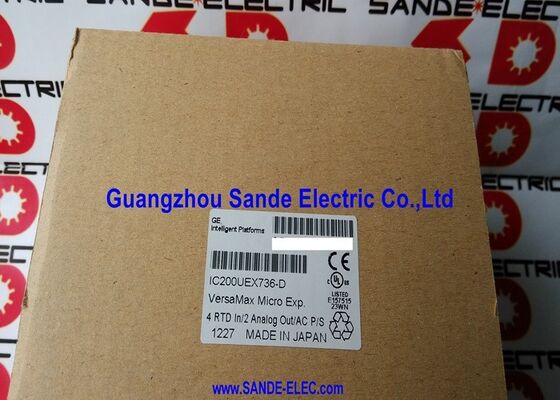

Inteligentna platforma IC200UEX736-D IC200UEX736D IC2OOUEX736-D

GE Fanuc IC200UEX736-D. VersaMax Micro RTD Expansion Module Pt100 / −100 do +600°C / 2/3-Wire / 2 analogiczne wyjścia / Rewizja D

Rozszerzenie technologii badawczo-rozwojowych i analogowej w jednym mikromodule VersaMax

IC200UEX736-D jest modułem rozszerzania RTD dla platformy VersaMax Micro PLC, providing Pt100 resistance temperature detector (RTD) measurement capability alongside two analogue outputs — all in the compact snap-on expansion module format that characterises the VersaMax Micro range.

Czujniki RTD Pt100 są standardem w pomiarach temperatury procesów przemysłowych, dostępnymi w każdym sektorze, od przetwórstwa żywności po zakłady chemiczne i systemy HVAC.Oznaczenie Pt100 oznacza, że czujnik ma nominalny opór 100 ohmów w temperaturze 0 °CIC200UEX736-D odczytuje tę zmianę oporu i konwertuje ją na wartość temperatury dostępną w programie VersaMax Micro PLC.

Zakres temperatury obejmujący od -100°C do +600°C obejmuje większość standardowych wymogów pomiaru temperatury procesu przemysłowego.monitorowanie kryogenicznego procesuW przypadku zastosowań o wysokiej temperaturze, takich jak monitorowanie pieców, procesy obróbki cieplnej,i temperatury układu parowego są pokryte w kierunku górnego końca zakresu.

Sekcja z dwoma wyjściami dostarcza zarówno napięcie, jak i prąd analogiczny.lub dowolnego urządzenia procesowego z napięciem wejściowym,. Prąd wyjściowy (zwykle 4 ≈ 20 mA) służy standardowym urządzeniom przemysłowym ≈ zawory proporcjonalne, napędy o zmiennej prędkości,i nadajniki procesowe gdzie odporność pętli prądu na błędy oporu kablowego zapewnia niezawodną transmisję sygnału na dłuższych odległościach okablowania.

Główne specyfikacje

RTD Przędówka 2przędówka kontra 3przędówka

IC200UEX736-D obsługuje zarówno 2-przewodowe, jak i 3-przewodowe połączenia Pt100 RTD:

2-przewód:Odporność kabla dodaje się bezpośrednio do zmierzonego oporu czujnika, wprowadzając błąd odczytu temperatury proporcjonalny do długości kabla i oporu.Odpowiednie do krótkich przebiegów kabli, w których wymagania dotyczące dokładności pomiarów pozwalają na ten błąd.

3-przewód:Trzeci przewód pozwala modułowi mierzyć i kompensować opór kabla. Trzeci przewód podąża tą samą ścieżką co przewody sygnałowe, mierząc opór kabla,i moduł odlicza to od całkowitego pomiaru oporuTo znacznie zmniejsza błąd oporu kabla, co sprawia, że 3-przewód jest odpowiedni do dłuższych przebiegów kabla, gdzie 2-przewód wprowadzi niedopuszczalne przesunięcie odczytu temperatury.

Częste pytania

P1: Ile modułów IC200UEX736-D można podłączyć do jednego sterownika VersaMax Micro PLC?

W przypadku potrzeby rozszerzenia RTD wraz z innymi typami rozszerzeń (dyskretne I/O) IC200UEX736-D może być używany do rozszerzania modułów.,przed określeniem wielu typów modułów rozszerzeniowych, zaplanuj konfigurację rozszerzenia w tym zakresie.

P2: Jaką dokładność Pt100 zapewnia IC200UEX736-D?

Dokładność pomiarów RTD Pt100 w praktyce zależy od rozdzielczości ADC modułu, klasy RTD (klasa DIN A lub B) oraz jakości kabla.Opcja okablowania 3-przewodowego eliminuje błąd oporu kablaUżyj czujników klasy A Pt100 i okablowania 3-przewodowego dla najlepszej dokładności w wymagających zastosowaniach pomiarowych temperatury.

P3: Czy IC200UEX736-D może mierzyć RTD Pt1000 lub Ni100, czy tylko Pt100?

IC200UEX736-D jest określony dla czujników RTD Pt100. RTD Pt1000 i Ni100 mają różne właściwości oporowe i nie są kompatybilne z modułem skalibrowanym dla Pt100.W przypadku Pt1000 lub innych typów RTD, sprawdzić, czy platforma VersaMax Micro oferuje alternatywny moduł rozszerzania obsługujący wymagany typ czujnika.

P4: Jaki kabel podłączający jest wymagany do podłączenia IC200UEX736-D do sterownika VersaMax Micro PLC?

Moduły rozszerzające VersaMax Micro łączą się z podstawową jednostką PLC za pośrednictwem krótkiego kabla rozszerzającego dołączonego do modułu (zwykle IC200CBL501 lub równoważny).Kabel łączy moduł rozszerzający z ostatnim modułem w łańcuchu rozszerzającym lub bezpośrednio z portem rozszerzającym bazowego PLC- Potwierdź numer części kablu z dokumentacji modułu.

P5: Skąd pochodzi IC200UEX736-D?

Za pośrednictwem dostawców produktów Emerson's Automation Solutions (dawniej GE Fanuc) oraz poprzez rynek części zamiennych VersaMax Micro - dystrybutorów automatyki przemysłowej i przetestowanych nadwyżkowych dostawców.Rewizja -D identyfikuje generację sprzętu; potwierdzić zmianę D konkretnie z zainstalowanego modułu, jeśli wymagane jest dopasowanie zmian do certyfikowanej wymiany instalacji.
