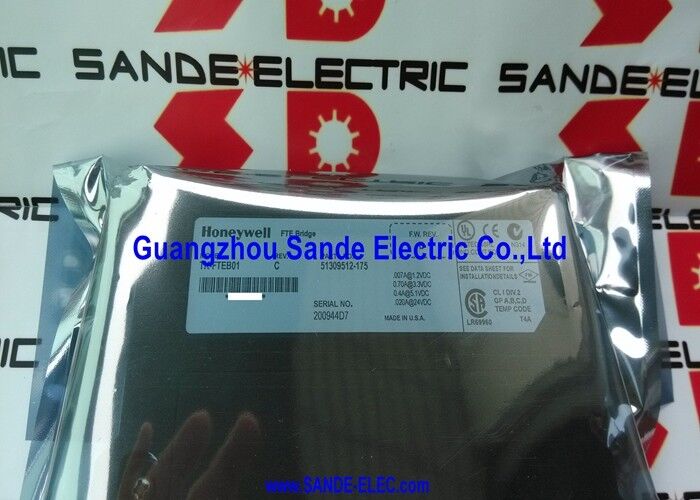

Honeywell TK-FTEB01 | Moduł mostka Ethernet odporny na awarie — 51309512-175 / 100Mbps / Experion PKS / Class I Div 2

FTE — Fault Tolerant Ethernet dla sieci sterowania procesami

TK-FTEB01 to odporny na awarie moduł mostka Ethernet dla rozproszonej platformy sterowania Experion PKS (Process Knowledge System) firmy Honeywell. FTE — Fault Tolerant Ethernet — to zastrzeżona implementacja sieci Ethernet firmy Honeywell do sterowania procesami, zaprojektowana z myślą o wymaganiach ciągłej dostępności w obiektach przemysłowych, gdzie awaria sieci oznacza zakłócenie procesu.

W architekturze Experion TK-FTEB01 pełni funkcję mostu Ethernet pomiędzy obudową we/wy Experion LS a szkieletem sieci FTE. Łączy moduły we/wy w obudowie z siecią sterowania Experion obejmującą cały zakład, przesyłając dane we/wy pomiędzy urządzeniami obiektowymi a sterownikami C200/C300. Topologia FTE z modułami mostkowymi obsługuje redundantne ścieżki sieciowe — awaria pojedynczego kabla lub przełącznika nie izoluje obudowy we/wy od kontrolera.

Obudowa o podwójnej szerokości zajmuje dwa sąsiednie miejsca w obudowie Experion LS I/O. Indeks urządzeń FTE (ustawiany w zakresie 0–9 lub 00–90) przypisuje każdemu modułowi mostka jego adres sieciowy, umożliwiając systemowi Experion identyfikację i komunikację z każdą obudową niezależnie w sieci FTE.

Kluczowe dane techniczne

Certyfikat klasy I, dział 2

TK-FTEB01 posiada atest klasy I, dział 2, grupy A, B, C, D z kodem temperaturowym T4. Certyfikat ten potwierdza, że ​​moduł można zainstalować w miejscach, w których w nietypowych warunkach mogą występować łatwopalne gazy lub opary – w rafineriach, zakładach chemicznych, na platformach wiertniczych i podobnych sklasyfikowanych obszarach, gdzie system sterowania Experion rozciąga się na strefy niebezpieczne. Kod temp. T4 ogranicza temperaturę powierzchni modułu do maksymalnie 135°C w zakresie temperatury samozapłonu odpowiednich grup gazów.

Często zadawane pytania

P1: Co to jest Fault Tolerant Ethernet (FTE) i czym różni się od standardowej sieci Ethernet?

FTE to deterministyczna, redundantna implementacja sieci Ethernet firmy Honeywell do sterowania procesami. W przeciwieństwie do standardowej sieci Ethernet w biurze, FTE zaprojektowano z myślą o dostarczaniu danych we/wy w czasie rzeczywistym z przewidywalnym czasem, redundantnymi ścieżkami sieciowymi i automatycznym przełączaniem awaryjnym. TK-FTEB01 zapewnia interfejs fizyczny i sieciowy umożliwiający podłączenie obudowy we/wy Experion LS do tej sieci FTE.

P2: Ile modułów TK-FTEB01 może obsłużyć system Experion PKS?

Każda obudowa we/wy w konfiguracji Experion LS wykorzystuje jeden moduł TK-FTEB01. Indeks urządzeń FTE (0–9 lub 00–90 w zależności od konfiguracji sieci) identyfikuje każdy most w sieci FTE. Maksymalna liczba urządzeń FTE w segmencie sieci uzależniona jest od konfiguracji systemu Experion PKS oraz parametrów projektu sieci podanych w dokumentacji Experion.

P3: Produkt TK-FTEB01 został wycofany. W jaki sposób pozyskiwany jest zamiennik?

Za pośrednictwem rynku części zamiennych Honeywell Experion PKS — dealerzy komponentów DCS, sprawdzeni dostawcy nadwyżek i autoryzowani dostawcy usług Honeywell. Alternatywny numer części 51309512-175 pojawia się stale na etykietach modułów i można go wykorzystać do zlokalizowania zapasów. Aktualny odpowiednik lub następca modułu Honeywell obsługującego tę funkcję należy potwierdzić, kontaktując się ze wsparciem technicznym Honeywell w przypadku nowych wersji systemów.

P4: Co określa indeks urządzeń FTE na TK-FTEB01?

Indeks urządzeń FTE przypisuje adres sieciowy modułu mostkowego w sieci FTE. Każdy TK-FTEB01 w systemie musi mieć unikalną wartość indeksu. Narzędzie konfiguracyjne Experion PKS wykorzystuje ten indeks do identyfikacji każdej obudowy we/wy i komunikacji z nią. Indeks ustawia się na module za pomocą przełącznika sprzętowego lub zworki – przed instalacją należy sprawdzić poprawność ustawienia względem topologii sieci systemu Experion.

P5: Czy wymiana TK-FTEB01 wymaga zmian w konfiguracji systemu Experion?

Jeśli moduł zamienny ma ustawiony ten sam indeks urządzeń FTE co oryginał, a topologia sieci FTE nie ulegnie zmianie, system Experion rozpozna zamiennik jako ten sam moduł mostkowy. Konfiguracja obudowy we/wy i przypisania modułów są utrzymywane na poziomie kontrolera i wymiana modułu mostka nie ma na nie wpływu.
