Przekładacz bliskiego zasięgu E2E-X4MD1 E2EX4MD1

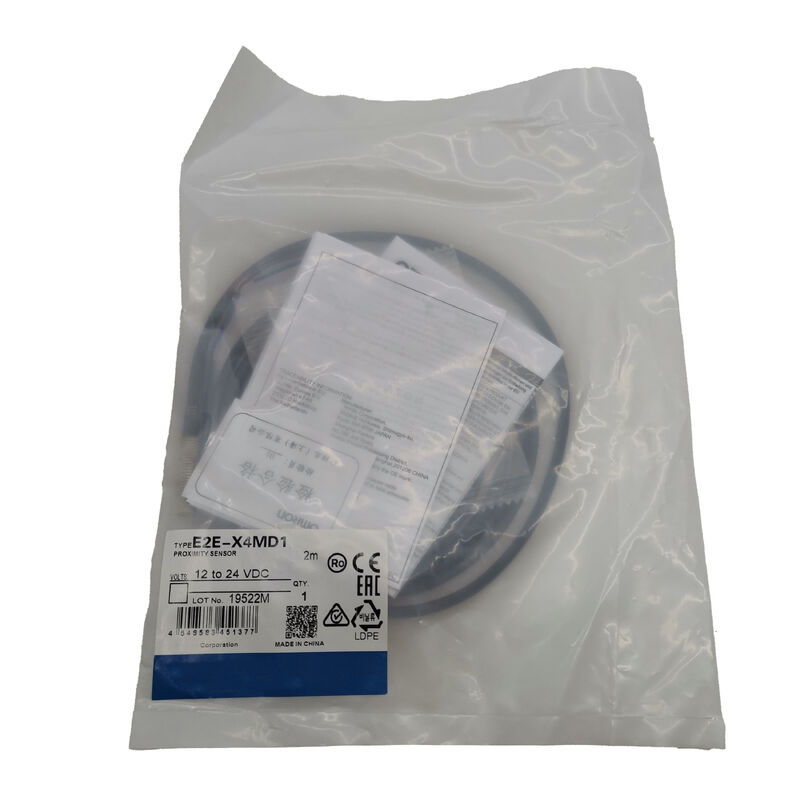

Omron E2E-X4MD1 | Czujnik zbliżeniowy indukcyjny — M8 nieekranowany, 4mm NO, 2-przewodowy DC, 10–30VDC, 1kHz, podwójna dioda LED, stal nierdzewna, IP67, kabel 2m

Przegląd

Czujnik zbliżeniowy indukcyjny Omron E2E-X4MD1 to nieekranowany czujnik M8, zapewniający zasięg wykrywania 4 mm z wyjściem normalnie otwartym (NO) 2-przewodowym DC.W macierzy czujników E2E firmy Omron oznaczenie "MD" identyfikuje nieekranowany (niezagłębiony) wariant M8 o średnim zasięgu — model, w którym zdolność wykrywania korpusu M8 jest maksymalizowana poprzez usunięcie wewnętrznego pierścienia ekranującego, rozszerzając pole elektromagnetyczne bocznie, jak i do przodu, i osiągając zasięg detekcji 4 mm z obudowy, gdzie konstrukcja ekranowana daje tylko 2 mm.Kompromisem są ograniczenia instalacyjne: bez wewnętrznego ekranowania, bocznie rozszerzające się pole czujnika jest pochłaniane przez otaczający metal, jeśli powierzchnia czujnika jest zlicowana z metalowym wspornikiem.

Instalacja nieekranowana wymaga strefy wolnej od metalu wokół powierzchni wykrywania — czujnik musi wystawać z otworu montażowego, a otaczająca powierzchnia metalowa znajduje się za aktywną końcówką czujnika w określonej odległości.

Jest to wykonalny wymóg instalacyjny w większości zastosowań; gdy dłuższy zasięg wykrywania w kompaktowej obudowie M8 jest ważniejszy niż możliwość montażu zlicowanego w metalu, E2E-X4MD1 jest właściwym wyborem.

Obudowa ze stali nierdzewnej (SUS303) i odporna na olej powierzchnia wykrywania z PBT odróżniają E2E-X4MD1 od standardowych czujników zbliżeniowych, które wykorzystują obudowy mosiężne lub cynkowe — materiały bardziej podatne na alkaliczne chłodziwa i chlorowane płyny do cięcia obecne w środowiskach obrabiarek.

Zarówno obudowa, jak i powierzchnia wykrywania zachowują swoją dokładność wymiarową i integralność chemiczną w przypadku długotrwałego narażenia na płyny.

Kluczowe specyfikacje

Parametr

Wartość

Usunięcie ekranu pozwala polu rozszerzać się we wszystkich kierunkach od cewki, tworząc większą objętość wykrywania i dłuższy zasięg kosztem bocznego rozszerzenia pola.

W rozmiarze obudowy M8, ekranowany E2E osiąga 2 mm; nieekranowany E2E-X4MD1 osiąga 4 mm z tej samej średnicy obudowy.

Ten przyrost o 2 mm — 100% poprawa odległości wykrywania — jest znaczący w zastosowaniach, gdzie ścieżka podejścia celu jest ograniczona geometrią maszyny i nie może zbliżyć się na mniej niż 4 mm do powierzchni czujnika, lub gdzie cel jest mniejszy niż standardowa płyta testowa, a dodatkowa odległość wykrywania częściowo kompensuje zmniejszony obszar celu.

Maksymalna odległość różnicowa 15% (w porównaniu do 10% dla modeli ekranowanych) odzwierciedla z natury łagodniejszą charakterystykę przełączania czujników nieekranowanych.

Punkt przełączania zmienia się w nieco większej strefie, gdy cel zbliża się i oddala z różnych kierunków — nie jest to problemem dla detekcji pozycji na kontrolowanych ścieżkach ruchu, ale warto zauważyć w przypadku wymagań dotyczących wysokiej precyzji powtarzalności pozycji.

Podwójna dioda LED + opóźnienie wyjścia diagnostycznego

Podobnie jak inne modele E2E z podwójnym wskaźnikiem, E2E-X4MD1 posiada zarówno czerwoną diodę LED wyjścia, jak i zieloną diodę LED zakresu ustawienia. Czerwona dioda LED natychmiast potwierdza każde zdarzenie detekcji; zielona dioda LED potwierdza, że czujnik działa w swoim niezawodnym zakresie ustawienia 0–3,2 mm, zapewniając ciągłą kontrolę stanu instalacji podczas produkcji.

Opóźnienie wyjścia diagnostycznego od 0,3 do 1 sekundy jest specyficzną cechą tego modelu: w konfiguracjach autodiagnostycznych czujnik monitoruje swój własny stan pracy i generuje opóźniony sygnał wyjściowy po zidentyfikowaniu warunku diagnostycznego (takiego jak praca blisko granicy zasięgu wykrywania lub wykryta anomalia).

W standardowych zastosowaniach detekcji pozycji, to opóźnienie jest częścią funkcji diagnostycznej czujnika, a nie podstawowym wyjściem przełączającym — należy zweryfikować konkretną konfigurację okablowania z dokumentacją obwodu wyjściowego czujnika podczas integracji monitorowania wyjścia diagnostycznego z systemem sterowania.

Napięcie szczątkowe i kompatybilność obciążenia

Napięcie szczątkowe 3V maks. dotyczy obwodu wyjściowego, gdy czujnik przewodzi — z kablem 2m przy obciążeniu znamionowym. W systemie zasilania 24V DC, 3V napięcia szczątkowego oznacza, że obciążenie widzi około 21V, gdy wyjście czujnika jest włączone. Dla standardowych kart wejściowych PLC z minimalnym napięciem włączenia 11V, jest to znacznie poniżej specyfikacji.

W przypadku urządzeń obciążeniowych z wyższymi minimalnymi napięciami włączenia (niektóre starsze cewki przekaźników lub lampki sygnalizacyjne zaprojektowane do pełnego działania 24V), należy sprawdzić, czy 21V na zacisku obciążenia jest wystarczające do niezawodnego aktywowania urządzenia we wszystkich warunkach, w tym przy tolerancji napięcia zasilania na dolnym końcu.

Często zadawane pytania

P1: Jaka jest wymagana "strefa wolna od metalu" dla nieekranowanej instalacji E2E-X4MD1?

Omron określa strefę wolną od metalu montażowego w dokumentacji instalacyjnej serii E2E w zależności od średnicy korpusu czujnika. Dla nieekranowanych czujników M8, otwór wspornika metalowego powinien być fazowany lub pogłębiony, tak aby w promieniu około 1x średnicy korpusu czujnika (8 mm) od obwodu powierzchni wykrywania nie znajdował się żaden materiał metalowy.

Końcówka czujnika musi wystawać z otworu montażowego na określoną odległość. Wymiary te są podane na schematach instalacyjnych Omron i nieznacznie różnią się w zależności od rozmiaru korpusu i odległości wykrywania — zawsze należy sprawdzić dane katalogowe E2E dla modeli nieekranowanych M8.

P2: Standardowy obiekt wykrywania to żelazo 20 × 20 × 1 mm — większy niż cel 12 × 12 mm czujnika M12. Dlaczego?

Większy standardowy obszar celu kompensuje szersze, mniej skupione pole wykrywania nieekranowanego czujnika. Nieekranowane czujniki indukcyjne emitują szersze pole elektromagnetyczne niż typy ekranowane, wymagając większego obszaru celu, aby zwrócić wystarczający strumień do odbiornika dla niezawodnego przełączania.

Płyta testowa 20 × 20 mm zapewnia, że charakterystyka wykrywania odzwierciedla pokrycie pola w całej geometrii nieekranowanego pola. W zastosowaniach, gdzie rzeczywisty cel jest mniejszy niż 20 × 20 mm, należy zmierzyć rzeczywistą odległość przełączania z rzeczywistym celem — efektywny zasięg może być krótszy w zależności od obszaru celu.

P3: Czy E2E-X4MD1 może wykrywać metale nieżelazne, takie jak aluminium lub miedź?

Tak, ale przy krótszych efektywnych odległościach wykrywania. Metale nieżelazne mają współczynniki korekcji w stosunku do żelaza: aluminium około 0,3–0,4x, mosiądz około 0,4–0,5x, miedź około 0,3x. Przy odległości wykrywania żelaza 4 mm, cele aluminiowe dają efektywny zasięg około 1,2–1,6 mm — nadal wykrywalne, ale wymagające znacznie bliższej szczeliny instalacyjnej. Zawsze należy zweryfikować z konkretnym stopem metalu, grubością i wymiarami celu, ponieważ skład stopu znacząco wpływa na współczynnik korekcji.

P4: Temperatura pracy wynosi −25°C do +70°C dla czujnika, −40°C do +85°C do przechowywania. Czy istnieje okres rozruchu po przechowywaniu w niskiej temperaturze?

Nie jest wymagana żadna specjalna procedura rozruchu, ale po przechowywaniu w bardzo niskich temperaturach (poniżej −25°C) czujnik powinien zostać doprowadzony do temperatury roboczej przed użyciem. Zasilanie czujnika indukcyjnego, gdy jego wewnętrzne komponenty są poniżej znamionowej minimalnej temperatury pracy, grozi kondensacją pary wodnej wewnątrz obudowy, jeśli obecna jest wilgoć otoczenia, a komponenty elektroniczne mogą nie działać zgodnie ze specyfikacją, dopóki nie osiągną zakresu temperatury roboczej.

Standardowa praktyka przemysłowa polega na doprowadzeniu czujników przechowywanych w niskiej temperaturze do temperatury roboczej w czystym, suchym środowisku przed instalacją.

P5: Jaka jest różnica między wariantami E2E-X4MD1 i E2E-X4MD2?

Sufiks D1 oznacza wyjście normalnie otwarte (NO) — wyjście przewodzi, gdy cel jest wykryty.

Sufiks D2 to wariant normalnie zamknięty (NC) — wyjście przewodzi, gdy cel nie jest obecny i otwiera się, gdy cel jest wykryty. Wszystkie inne specyfikacje (odległość wykrywania, obudowa, częstotliwość, zasilanie, kabel) są identyczne.

Wybierz D1 dla standardowych obwodów detekcji obecności, gdzie detekcja celu aktywuje obciążenie; wybierz D2 dla obwodów bezpieczeństwa lub zastosowań z odwrotną logiką, gdzie wymagane jest wyjście w stanie bezczynności.
