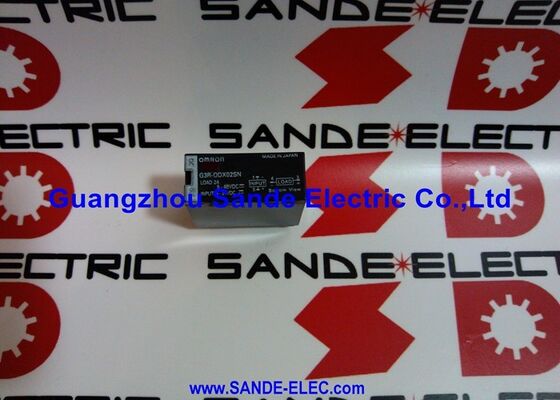

OMRON G3R-ODX02SN Solid State Relay 5-48VDC Obciążenie 2A z podstawą montażową G3RODX02SN G3R-ODXOP2SN

Omron G3R-ODX02SN∙ G3R-I/O Series DC Solid State Relay ∙ 2A / 4 ∙ 60V DC Load / 5 ∙ 24V DC Control / 4,000V Isolation / LED

Interfejs I/O SSR ️ Bezpośrednie przełączanie czujników na obciążenie

G3R-ODX02SN pochodzi z serii G3R-I/O firmy Omron solid state relays specjalnie zaprojektowany do roli interfejsu I/O:przełączanie obciążeń prądu stałego bezpośrednio z sygnałów wyjściowych czujników bez pośredniego przekaźnika lub wzmacniacza sygnału. Wejście sterujące przyjmuje 524 V prądu stałego w typowym zakresie napięcia wyjściowego czujnika.lub mikrokontrolera GPIO wszystkie łączą się bezpośrednio z wejściem sterowania G3R-ODX02SN przy ich natywnych napięciach sygnału.

Wyjście obciążenia przełącza 4 ̊60 V prądu stałego w napięciu do 2 A. Obejmuje to cały zakres obciążeń logicznych 5 V, napędów prądu stałego 12 V, magnetów prądu stałego 24 V i obciążeń przemysłowych 48 V prądu stałego z jednego typu przekaźnika.Tryb automatycznego włączania W przypadku obciążeń prądu stałego przełączanie zero-cross nie ma zastosowania (prądu stałego nie ma zero-cross AC), więc przypadkowe przełączanie jest prawidłowym trybem działania.

Główne specyfikacje

4,000V izolacja I/O i kompatybilność gniazd G2R-1-S

Izolacja fotokuplera pomiędzy obwodami wejściowymi i wyjściowymi zapewnia moc dielektryczną 4000 V zgodną z wymaganiami VDE 0884 dla sprzęgła.Ten poziom izolacji umożliwia podłączenie do obwodów, w których wejście sterowania i wyjście obciążenia działają przy znacznie różnych potencjałach odniesienia, i zapewnia ochronę przed przejściami z strony obciążenia docierającymi do obwodu sterującego.

G3R-ODX02SN wykorzystuje ten sam 5-pin plug-in gniazdo ślad jak Omron G2R-1-S przekaźnik zasilania.lub P2RF-05-PU push-in) przyjmują bezpośrednio G3R-ODX02SNTa kompatybilność pozwala na zastąpienie mechanicznego przełączania kontaktów w istniejącym układzie paneli bez przewodów.Blok końcowy G70A I/O przyjmuje również moduły G3R-I/O bezpośrednio.

Częste pytania

P1: Jaka jest różnica między G3R-ODX02SN a G3R-OD201SN?

Obie są silnikami G3R-I/O o wyjściu prądu stałego z tym samym wejściem sterowania 5-24VDC i prądem obciążenia 2A. G3R-ODX02SN obsługuje napięcie obciążenia prądu stałego 460V;G3R-OD201SN obsługuje napięcie obciążenia prądu stałego 40~200V przy 1.5A. Wybierz na podstawie napięcia zasilania obciążeniem ̇ ODX02SN dla obciążeń prądu stałego 5V/12V/24V/48V, OD201SN dla obciążeń prądu stałego 48V200V.

P2: Co pokazuje wskaźnik LED na G3R-ODX02SN?

Światło LED zapala się, gdy wprowadzony jest wpis sterowania, gdy przekaźnik znajduje się w stanie włączonym i prąd przełącza się na obciążenie.przydatne podczas uruchamiania i diagnostyki usterekŚwiatło LED włączone bez przepływu prądu obciążenia oznacza, że przekaźnik jest włączony, ale obwód obciążenia jest otwarty.

P3: Czy G3R-ODX02SN może być używany bezpośrednio z wyjściem tranzystora PLC?

Tak. Wyjścia tranzystorów PLC NPN lub PNP o napięciu 24 V prądu stałego łączą się bezpośrednio ze wejściem sterowania. Wjazd jest notowany na 5 ‰ 24 V prądu stałego i pociąga niewielki prąd w zakresie standardowych wyjść tranzystorów PLC.W zakresie napięcia regulacyjnego 524V DC nie jest wymagany rezystor ograniczający prąd.

P4: Co powoduje, że przekaźnik nie wyłącza się (obciążenie pozostaje włączone)?

Powszechne przyczyny: napięcie wejściowe sterowania powyżej 1 V prądu stałego z powodu wycieku tranzystora z urządzenia napędowego (dodaj rezystor do wejścia sterowania);napięcie wywołane przez sąsiednie przewodniki w zbiorniku kabli, gdy przewody sterujące i obciążające mają ten sam przewód (oddzielne przewody sterujące i obciążające)Wewnętrzna awaria SSR (zazwyczaj z powodu ciągłego przeciążenia lub nadmiernego prądu) może również powodować trwale przewodzącą moc wyjściową.

P5: Jaki jest maksymalny prąd napędowy, z którym może sobie poradzić G3R-ODX02SN?

Relaj wytrzymuje 8A dla prądu napięcia 10 ms. Obejmuje to prądy prądowe z pojemnościowych i małych indukcyjnych obciążeń prądu stałego.duże banki kondensatorów ?? weryfikują prąd i czas trwania szczytowego napędu na podstawie tej klasyfikacjiPowtarzające się zdarzenia wstrzykujące na granicy klasyfikacji zmniejszają żywotność SSR poprzez kumulatywne obciążenie termiczne elementu przełącznika wyjściowego.
