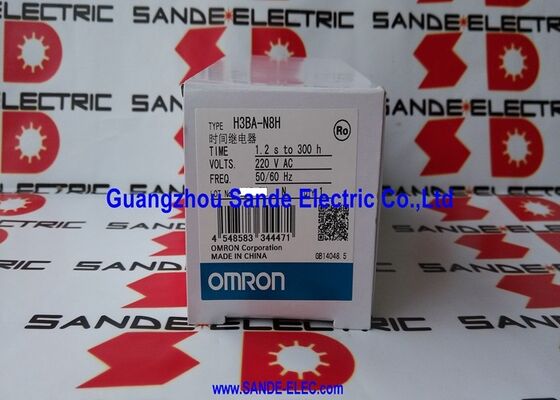

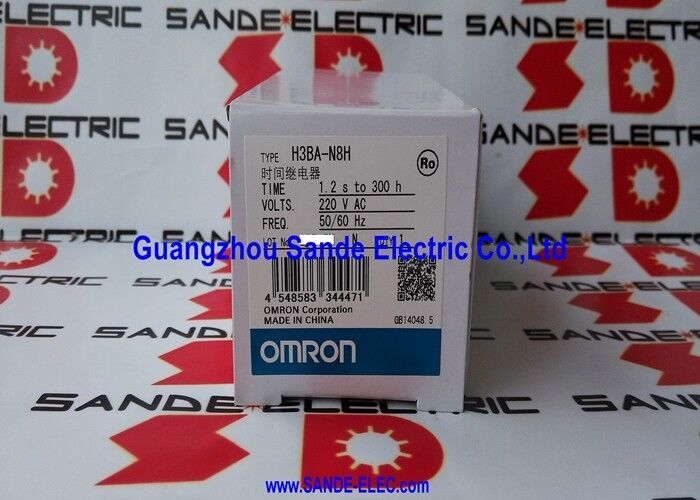

Odbiór czasu Omron H3BA-N8H H3BAN8H

Omron H3BA-N8H | Półprzewodnikowy zegar wielozakresowy — 0,05 s do 300 h / 5 A / SPDT-DPDT / 8-pinowe / Panel 48×48 mm

Numer części:H3BA-N8H

Producent:Korporacja Omron (Japonia)

Szereg:H3BA-N

Szeroki zakres czasu, przełączane wyjście — od sekund do setek godzin na jednym urządzeniu

H3BA-N8H obsługuje aplikacje pomiaru czasu od 0,05 sekundy do 300 godzin – zakres, który obsługuje zarówno szybkie sekwencjonowanie maszyn, jak i wielogodzinne synchronizowanie procesów na tym samym sprzęcie. Nie ma potrzeby magazynowania oddzielnych timerów krótkiego i dalekiego zasięgu; ta pojedyncza jednostka obejmuje cały zakres wybieranych zakresów czasu, z żądanym zakresem ustawionym za pomocą selektora zakresu na przedniej stronie.

Selektor wyjścia jest cechą wyróżniającą H3BA-N8H w porównaniu z prostszym timerem: to samo urządzenie może wytwarzać wyjście SPDT z ograniczeniem czasowym (jeden styk przełączny na wyjściu czasowym) lub przełączyć się w tryb DPDT z ograniczeniem czasowym (dwa styki przełączne na wyjściu czasowym) w zależności od wymagań obwodu. W przypadku modelu 8-pinowego dostępne są dwa tryby pracy: opóźnienie włączenia i opóźnienie włączenia z zestykiem natychmiastowym — gdzie styk natychmiastowy aktywuje się natychmiast po włączeniu zasilania, podczas gdy styk ograniczający czas ma opóźnienie.

Panel przedni o wymiarach 48 × 48 mm pasuje do standardu wycięcia 1/16 DIN, który można znaleźć w timerach, kondycjonerach sygnału i podobnych komponentach montowanych na panelu firmy Omron z serii H3. Wskaźniki przednie pokazują niezależnie stan włączenia zasilania i stanu wyjścia.

Kluczowe dane techniczne

H3BA-N8H kontra H3BA-N (11-stykowe)

Model 8-pinowy obsługuje większość aplikacji z opóźnieniem włączenia. Model 11-pinowy dodaje tryby włączania i wyłączania migotania, startu i wyłączania migotania, interwału i opóźnienia wyłączenia sygnału dla obwodów wymagających tych funkcji. Wybierz w oparciu o wymagany tryb pracy.

Często zadawane pytania

P1: Jaka jest różnica między H3BA-N8H i H3BA-N (11-pinowy)?

8-pinowy moduł H3BA-N8H zapewnia dwa tryby pracy: opóźnienie włączenia i opóźnienie włączenia z natychmiastowym stykiem wyjściowym. 11-pinowy moduł H3BA-N zapewnia sześć trybów pracy, w tym start z migotaniem, start z migotaniem, wyłączenie, interwał i opóźnienie wyłączenia sygnału — odpowiednie dla szerszego zakresu projektów obwodów taktowania. Obydwa modele wykorzystują różne gniazda i nie można ich stosować wymiennie w istniejącej instalacji gniazd.

P2: Jak ustawiony jest zakres czasu w H3BA-N8H?

Zakres czasu ustawia się za pomocą przełącznika zakresu znajdującego się z przodu timera. Pokrętło analogowe ustawia konkretną wartość czasu w wybranym zakresie. Firma Omron oferuje opcjonalne pierścienie regulacyjne (zamawiane osobno), które umożliwiają ograniczenie pokrętła do stałego zakresu, co zapobiega przypadkowej regulacji w środowiskach produkcyjnych.

P3: Czy H3BA-N8H może przełączać się między wyjściem SPDT i DPDT?

Tak. Selektor typu wyjścia na przedniej stronie H3BA-N8H umożliwia przełączanie między wyjściem SPDT z ograniczeniem czasowym a wyjściem DPDT z ograniczeniem czasowym za pomocą śrubokręta. Przełącznik ten przełącza także tryb pracy pomiędzy opóźnieniem załączenia i opóźnieniem załączenia ze stykiem bezzwłocznym. Nie jest wymagana żadna zmiana okablowania – zmienia się jedynie położenie selektora.

P4: Jakie gniazdo jest wymagane dla H3BA-N8H?

Model 8-pinowy wymaga gniazda P2CF-08 (podłączenie z tyłu) lub P3G-08 (montaż na szynie, podłączenie z przodu). P3G-08 umożliwia montaż gniazda i timera na szynie DIN. Gniazda nie są dołączone do timera i należy je zamówić osobno.

P5: Wyjście timera nie aktywuje się o ustawionej godzinie. Co należy sprawdzić?

Sprawdź, czy napięcie zasilania jest obecne i mieści się w zakresie znamionowym. Upewnij się, że selektor zakresu jest ustawiony na prawidłowy zakres czasu dla wymaganego opóźnienia. Upewnij się, że ustawienie zegara nie jest ustawione na minimum. Jeśli timer wykorzystuje wejście start/bramka (pin 2), sprawdź, czy sygnał wejściowy jest prawidłowo podłączony. W trybie opóźnienia włączenia zasilanie musi być stale podawane przez ustawiony czas, zanim wyjście zostanie aktywowane.
