Zegar Omron H5CN-YDN H5CNYDN U

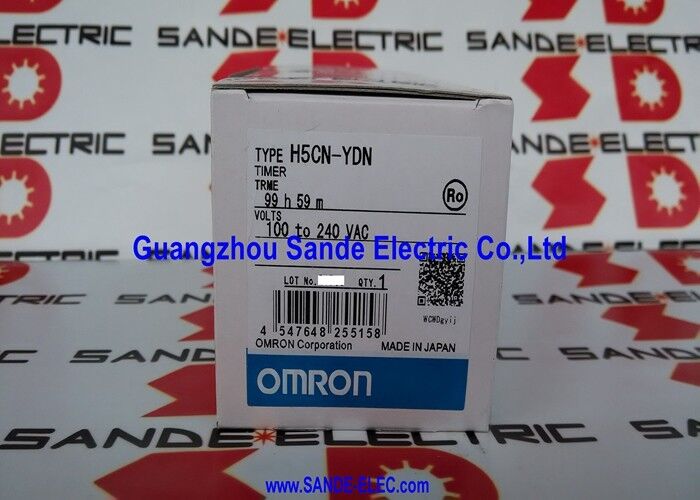

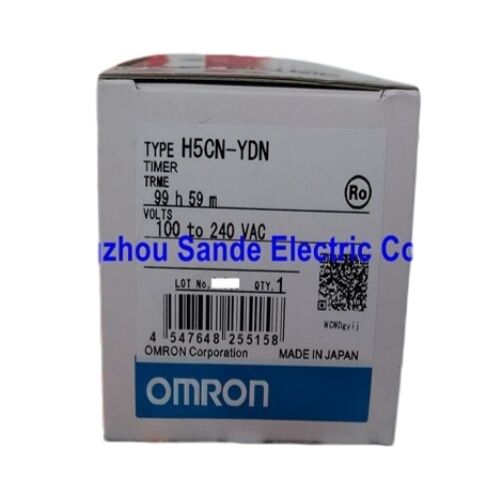

Omron H5CN-YDN cyfrowy timer ON-delay, 8-pin

Opis produktu

Omron H5CN-YDN jest kompaktowym cyfrowym zegarem zaprojektowanym dla paneli sterowania przemysłowego, które wymagają wyraźnego ustawienia czasu, stabilnej operacji ON-delay i łatwej integracji z istniejącą logiką maszyny.

Należy do serii miniaturowych zegarów 48 × 48 mm H5CN i wykorzystuje wyświetlacz odliczania, który pokazuje pozostały czas, gdy jednostka biegnie w kierunku zera,który jest szczególnie przydatny dla operatorów, którzy chcą natychmiastowego wizualnego odczucia czasu procesu podczas konfiguracji i codziennej pracy.

W praktycznych zastosowaniach model ten dobrze pasuje do urządzeń opakowaniowych, małych maszyn procesowych, stacji montażowych, paneli użytkowych,i ogólnych systemów automatyki, w których preferowana jest prosta i niezawodna funkcja opóźnienia włączenia zasilania w stosunku do bardziej złożonych urządzeń wielofunkcyjnego wyczasowania.

H5CN-YDN wykorzystuje funkcję trybu N, 4-cyfrową 7-segmentową ekranę LED o wysokości znaków 10 mm,i interfejs ustawiania czasu w stylu koła kciuka, który pozostaje łatwy do odczytania i regulacji na podłodze fabrycznej.

Główną zaletą tego zegarka jest jego równowaga pomiędzy kompaktowymi rozmiarami a praktycznością przemysłową.

Seria H5CN obsługuje szeroki zakres zasilania, a model H5CN-YDN jest wymieniony w zakresie od 1 minuty do 99 godzin 59 minut z wyświetlaczem dołu, wyjściem kontaktowym i formatem 8-pin.

Dla inżynierów sterujących i zespołów konserwacyjnych jest to przydatny wybór przy wymianie zainstalowanych czasów panelów lub wbudowaniu prostych funkcji opóźnienia w sprzęt oparty na przekaźniku lub wspomagany przez PLC.

Z punktu widzenia sprzętowego, zegar wykorzystuje wyjście kontaktowe, obsługuje montaż powierzchniowy lub płynny i został zaprojektowany do warunków eksploatacji przemysłowej, a nie do użytku dla konsumentów o lekkim wytrzymaniu.W opublikowanych specyfikacjach H5CN występuje również jasnosrzywy przypadek, zakres temperatury roboczej od -10°C do 55°C, zakres temperatury przechowywania od -25°C do 65°C i wilgotność robocza od 35% do 85%,co sprawia, że nadaje się do standardowych środowisk szaf sterujących, gdy jest prawidłowo zainstalowany.

Dane techniczne

Poniższe dane techniczne są zgodne z opublikowanym arkuszem danych o serii H5CN oraz z wpisem dotyczącym modeli H5CN-YDN.

Częste pytania

P1: Do jakich zastosowań najlepiej nadaje się H5CN-YDN?
H5CN-YDN jest odpowiedni dla maszyn i paneli sterujących, które wymagają prostej, niezawodnej funkcji opóźnienia włączania z widocznym wskazaniem czasu pozostałego.

Typowe zastosowania obejmują opóźnienie w uruchomieniu przenośnika, sekwencjonowanie pompy lub wentylatora, wzajemne zablokowanie przekaźnika, czas uruchomienia grzejnika, małe urządzenia pakowe,i ogólnych zadań związanych z harmonogramem paneli, w przypadku których operatorzy korzystają z wyświetlacza odliczania zamiast wskazania upływu czasu.

P2: Jaka jest praktyczna zaleta wyświetlacza odliczania?
Format odliczania pozwala operatorowi zobaczyć pozostały czas opóźnienia na pierwszy rzut oka, co jest często bardziej intuicyjne podczas uruchamiania, rozwiązywania problemów i ręcznych kontroli procesu.W aplikacjach, w których technik musi wiedzieć, ile czasu pozostało, zanim wynik zmieni stan, wyświetlacz w dół może być bardziej przydatny niż wyświetlacz upływu czasu, który liczy w górę od zera.

P3: Co inżynierowie powinni sprawdzić przed zainstalowaniem tego zegarka?
Najważniejsze kontrole obejmują wymagane napięcie zasilania, typ gniazda, metodę wycięcia lub montażu paneli, obciążenie kontaktowe i logikę sterowania przy wprowadzaniu resetu lub bramy.

Ponieważ H5CN-YDN jest modelem 8-pin kontaktowego wyjścia, inżynier powinien również potwierdzić układ okablowania, zweryfikować, czy kontrolowane obciążenie pozostaje w granicach ratingu przekaźnika,i upewnij się, że wybrana wersja pasuje do dostępnego źródła zasilania maszyny.

P4: Czy ten zegar jest odpowiedni do bezpośredniego przełączania wyjścia w obwodach sterowania przemysłowego?
Tak, dla wielu standardowych zadań czasowych. Opublikowana wartość wyjściowa kontaktu jest SPDT, 3 A przy 250 VAC dla obciążeń rezystywnych, która jest odpowiednia dla wielu zastosowań logiki przekaźnika i interfejsu sterowania.

W praktyce inżynierowie powinni nadal brać pod uwagę prąd wpuszczalny, zachowanie obciążenia indukcyjnego i zewnętrzne tłumienie podczas przełączania magnetów, kontaktorów lub innych obciążeń reaktywnych.

P5: Co sprawia, że H5CN-YDN jest praktycznym wyborem zastępczym w istniejącym sprzęcie?
Oferuje znany miniaturowy format wielkości DIN, proste ustawienie koła kciuka, przejrzysty wyświetlacz LED i prosty tryb pracy ON-delay.

Dla zespołów konserwacyjnych ta kombinacja jest cenna, ponieważ zmniejsza skomplikowanie instalacji i sprawia, że zegar jest łatwy do zrozumienia podczas prac serwisowych,zwłaszcza w starszych panelach, w których preferowany jest dedykowany timer jednofunkcyjny w porównaniu z bardziej zaawansowaną jednostką wielofunkcyjną.
