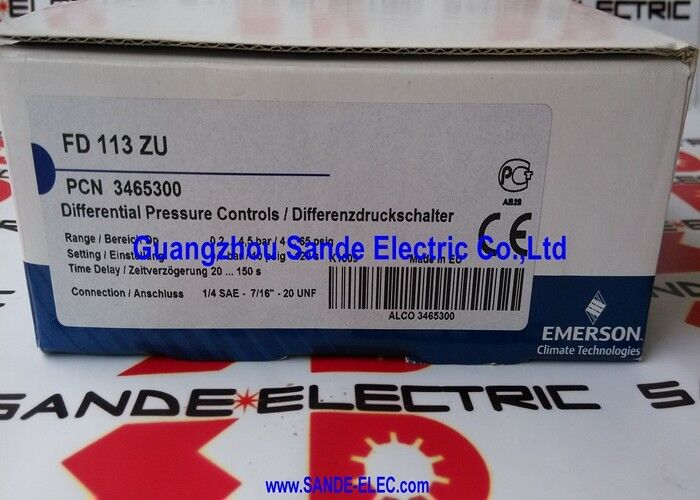

FD113ZU | ALCO Controls Kontrola bezpieczeństwa różnicy ciśnień oleju — 4–65 PSI / 0,3–4,5 bar / 20–150 s Opóźnienie elektroniczne / 3A / 7/16"-20 UNF

Co faktycznie mierzy FD113ZU — efektywne ciśnienie oleju netto

Układ smarowania sprężarki chłodniczej wytwarza ciśnienie poprzez pompę olejową. Pompa pobiera olej ze skrzyni korbowej (która znajduje się pod ciśnieniem ssania) i dostarcza go do łożysk pod wyższym ciśnieniem. Odpowiednim pomiarem nie jest bezwzględne ciśnienie wylotowe pompy olejowej — jest to ciśnienieefektywne ciśnienie oleju netto: różnica między ciśnieniem wylotowym pompy oleju a ciśnieniem w skrzyni korbowej.

To rozróżnienie ma znaczenie, ponieważ jeśli ciśnienie ssania wzrasta, wzrasta ciśnienie w skrzyni korbowej, a ciśnienie oleju netto dostępne do smarowania spada, nawet jeśli ciśnienie wylotowe pompy olejowej samo w sobie wydaje się akceptowalne. FD113ZU dokonuje pomiarów na dwóch przyłączach ciśnieniowych — po stronie wysokiego ciśnienia (wylot pompy oleju) i po stronie niskiego ciśnienia (skrzynia korbowa) — a jego wartość zadana jest kalibrowana na podstawie różnicy, a nie wyłącznie ciśnienia bezwzględnego.

Kluczowe dane techniczne

Zegar elektroniczny — co „ZU” dodaje do standardu FD113

Seria FD113 występuje w dwóch wariantach timera. Standardowy FD113 wykorzystuje termiczny mechanizm rozrządu. FD113ZU (to urządzenie) wykorzystujeelektroniczny obwód czasowy.

Różnica polega na dokładności i konsekwencji. Zegary termiczne zmieniają się w zależności od temperatury otoczenia — opóźnienie ustawione na 90 sekund w ciepłej maszynowni może zachowywać się inaczej podczas zimnego rozruchu w zimowy poranek. Elektroniczne timery utrzymują stałe opóźnienie niezależnie od temperatury otoczenia. Zakres 20–150 sekund ZU jest ustawiany bezstopniowo poprzez regulację na sterowniku, a opóźnienie utrzymuje skalibrowaną wartość w całym zakresie temperatur roboczych.

W przypadku ochrony sprężarki, gdzie opóźnienie musi być dokładne i spójne — począwszy od stanu zimnego, pracy w wysokich temperaturach otoczenia lub po awaryjnym wyłączeniu — elektroniczny zegar zapewnia bardziej niezawodne zachowanie w punkcie zadziałania niż odpowiednik termiczny.

Scenariusze zastosowań

Hermetyczna ochrona sprężarki chłodniczej:Sprężarka Copeland w układzie chłodniczym jest wyposażona w pompę olejową. FD113ZU monitoruje efektywne ciśnienie oleju netto w pompie olejowej. Zużycie łożyska powoduje spadek wydajności pompy olejowej. Upływa 90-sekundowy licznik opóźnienia, FD113ZU wyłącza się, stycznik sprężarki otwiera się i włącza się lampka kontrolna „Usterka”. Ręczny reset po sprawdzeniu zapobiega ponownemu uruchomieniu do czasu usunięcia usterki.

Sprężarka układu klimatyzacji:Sprężarka śrubowa w komercyjnym systemie klimatyzacji wykorzystuje FD113ZU do monitorowania ciśnienia oleju. Podczas rozruchu w zimny poranek ciśnienie oleju wzrasta w ciągu 30 sekund — w ustawionym oknie opóźnienia — i układ sterowania nie wyłącza się. Podczas popołudniowego rozruchu, gdy utrata czynnika chłodniczego powoduje nietypowe ciśnienie w skrzyni korbowej, różnica ciśnień oleju netto pozostaje poza specyfikacją przez czas dłuższy niż opóźnienie, uruchamiając zabezpieczenie.

Konserwacja starszych sprężarek:FD113ZU jest w ciągłej eksploatacji w istniejącej instalacji sprężarek. Po latach eksploatacji dokładność sterowania jest kwestionowana. Zamiennik FD113ZU z tym samym ustawieniem opóźnienia przywraca skalibrowaną ochronę bez zmian w okablowaniu sprężarki lub panelu sterowania.

Często zadawane pytania

P1: W jaki sposób regulowana jest wartość zadana ciśnienia w FD113ZU?

Wartość zadaną różnicy ciśnień reguluje się za pomocą tarczy kalibracyjnej znajdującej się na korpusie FD113ZU. Tarcza jest oznaczana wartościami ciśnienia i obracana do żądanej różnicy wyłączenia. Po uruchomieniu zaleca się nałożenie kawałka taśmy na tarczę regulacyjną, aby zapobiec niezamierzonej manipulacji podczas pracy. Wartość zadana reprezentuje efektywną różnicę ciśnień oleju netto, poniżej której układ sterowania uruchamia swój licznik czasu.

P2: Co oznacza wymóg ręcznego resetowania dla operacji?

Po wyłączeniu FD113ZU w przypadku niskiego ciśnienia oleju, utrzymuje on stan usterki (otwarty obwód sprężarki) do czasu ręcznego zresetowania poprzez naciśnięcie przycisku resetowania na sterowniku. Automatyczne resetowanie nie jest dostępne — jest to zamierzone, aby zapobiec automatycznemu uruchomieniu sprężarki do stanu, który w dalszym ciągu może stwarzać ryzyko smarowania. Przed naciśnięciem resetu należy zbadać i usunąć przyczynę wyłączenia (niewystarczające ciśnienie oleju).

P3: Jaka jest lista kompatybilnych sprężarek dla połączeń kielichowych 1/4" × 1/4" w FD113ZU?

Wersja Copeland ze złączami kielichowymi 1/4" × 1/4" pasuje do konfiguracji hermetycznych i półhermetycznych portów ciśnienia oleju sprężarek Copeland. W przypadku sprężarek innych marek i producentów FD113ZU może być dostępny w alternatywnych konfiguracjach połączeń. W karcie instrukcji serii FD113 określono właściwy wariant według marki sprężarki — przed zamówieniem wymiany należy potwierdzić rozmiar połączenia i typ portu.

P4: Co się stanie, jeśli okablowanie FD113ZU zostanie zamienione miejscami przyłączy wysokiego i niskiego ciśnienia?

FD113ZU odczyta odwróconą różnicę — efektywne ciśnienie netto okaże się ujemne w stosunku do zamierzonego pomiaru, a sterowanie natychmiast się wyłączy lub zachowa się w nieprzewidywalny sposób. Zawsze podłączaj wylot pompy olejowej (wysoki) do przyłącza HP, a skrzynię korbową (niski) do przyłącza LP, zgodnie z oznaczeniami na korpusie sterującym. Przed pierwszym uruchomieniem sprawdzić połączenia zgodnie z etykietą portu ciśnienia oleju producenta sprężarki.

P5: Czy FD113ZU można przetestować na stanowisku badawczym przed instalacją?

Tak. Testowanie symuluje stan niskiego ciśnienia oleju poprzez naciśnięcie dźwigni testowej w dół na dłużej niż ustawiony czas opóźnienia (20–150 sekund zgodnie z ustawieniem). Jeśli urządzenie jest sprawne, wyłączy się w określonym czasie opóźnienia. Po przetestowaniu naciśnij przycisk resetowania, aby przywrócić sterowanie do stanu pracy. Procedura testowa jest opisana w karcie instrukcji FD113 i powinna być wykonywana w regularnych odstępach czasu konserwacyjnego, aby potwierdzić, że sterowanie działa.
