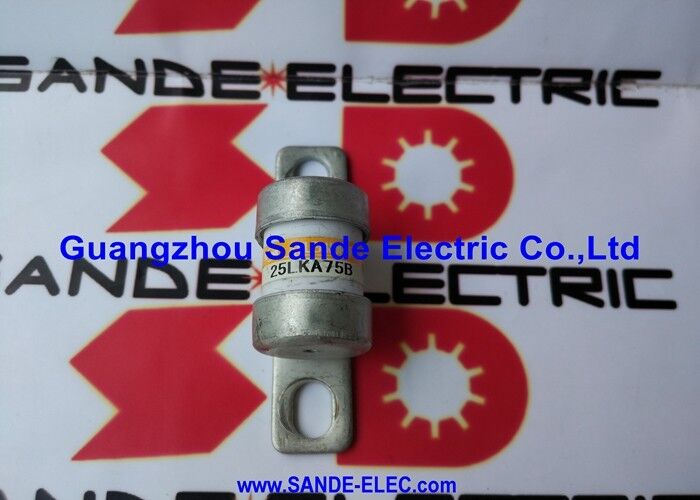

HINODE 25LKA75B | Szybko działający bezpiecznik ochronny do półprzewodników — 75 A / 250 V AC / 350 V DC / 100 kA wyłączający / 57,5 ​​mm / 44 mm w środku / I²t przed łukiem 360 A²s

Bezpiecznik do półprzewodników — dlaczego standardowe bezpieczniki się nie kwalifikują

Konwencjonalne wyłączniki automatyczne i bezpieczniki zwłoczne chronią kable i silniki. Działają w ciągu kilkudziesięciu do setek milisekund po rozpoczęciu przeciążenia. W przypadku urządzeń półprzewodnikowych — tranzystorów IGBT, tyrystorów, tranzystorów MOSFET i diod w falownikach, napędach i zasilaczach — czas reakcji jest zdecydowanie za długi.

Urządzenia półprzewodnikowe mogą zostać zniszczone przez prąd zwarciowy w ciągu mikrosekund, na długo przed tym, zanim konwencjonalne urządzenie zabezpieczające zacznie się otwierać. Szybkie bezpieczniki półprzewodnikowe, takie jak

Modele 25LKA75B zostały ocenione i przetestowane pod kątem szybkości oczyszczania w podcyklach. Bezpiecznik przerywa prąd zwarciowy w części półcyklu prądu przemiennego, zanim półprzewodnik pochłonie wystarczającą ilość energii, aby spowodować uszkodzenie.

Model 25LKA75B to zasilacz o natężeniu 75 A z serii 25LKA/25LKB, przeznaczony do małych i średnich falowników, zasilaczy UPS i obwodów zasilania pracujących przy napięciu do 250 V AC lub 350 V DC.

Kluczowe dane techniczne

I²t — liczba krytyczna dla koordynacji półprzewodników

Wartość I²t to energia wypuszczona przez bezpiecznik podczas zwarcia — całka prądu do kwadratu w czasie od początku zwarcia do przerwania obwodu. Jest to liczba, na podstawie której producenci urządzeń półprzewodnikowych określają wytrzymałość swoich komponentów.

Dla 25LKA75B:

• Przedłukowy I²t = 360 A²s— energia przepuszczona od początku zwarcia do stopienia elementu topikowego. Jest to minimalny punkt odniesienia dotyczący koordynacji energii ze szczytową wartością znamionową I²t chronionego półprzewodnika.
• Całkowity I²t = 2100 A²s— energia od początku zwarcia do wygaśnięcia łuku. Jest to całkowita energia, jaką chroniony obwód musi wytrzymać podczas zdarzenia pełnego kasowania.

W prawidłowo skoordynowanym projekcie wartość znamionowa I²t półprzewodnika (z arkusza danych) musi przekraczać całkowitą wartość I²t bezpiecznika. Całkowity I²t 2100 A²s 25LKA75B określa maksymalną wartość znamionową półprzewodnika wymaganą do koordynacji przy 75A.

Scenariusze zastosowań

Zabezpieczenie napędu o zmiennej prędkości (falownika):Prostownik falownika PWM 250VAC lub moduł IGBT chroniony bezpiecznikami 25LKA75B po stronie wejścia AC lub szyny DC. Duża prędkość kasowania zapobiega awarii IGBT w przypadku zwarcia; wartości I²t 360/2100 A²s są skoordynowane z określoną wytrzymałością I²t IGBT.

Ochrona wejścia UPS:Półprzewodnikowy mostek prostowniczy systemu UPS chroniony bezpiecznikami 25LKA75B. Szybka reakcja chroni diody prostownicze przed prądami zwarciowymi podczas ładowania akumulatora lub przejściowymi zdarzeniami wejściowymi.

Zabezpieczenie tyrystorowe zasilania:Sterowany zasilacz prostowniczy wykorzystujący tyrystory (SCR) na zasilaniu 250 V AC. Układ 25LKA75B zapewnia szybkie zabezpieczenie, którego wymagają tyrystory w przypadku uszkodzenia.

Często zadawane pytania

P1: Jaki jest minimalny prąd bezpiecznika dla 25LKA75B?

Seria 25LKA niesie ze sobą ostrzeżenie: ponowny zapłon łuku może nastąpić, jeśli prąd bezpiecznika jest mniejszy niż 8-krotność prądu znamionowego bezpiecznika. W przypadku 25LKA75B (75 A) oznacza to, że na bezpieczniku można polegać tylko w przypadku prądów zwarciowych o natężeniu co najmniej 600 A. Poniżej tego poziomu łuk po stopieniu elementu topikowego może nie zgasnąć w sposób niezawodny. W przypadku obwodów, w których prądy zwarciowe mogą spaść poniżej 8× znamionowego, bezpiecznika należy używać w połączeniu z innymi urządzeniami ochronnymi.

P2: Jaka jest różnica między 25LKA75B i 25LKA75SB?

25LKA75SB to wersja ze wskaźnikiem utrwalania – na mechanizmie wskaźnika można zamontować mikroprzełącznik. Kiedy bezpiecznik się przepali, mikroprzełącznik wskaźnika zmienia stan, dostarczając zewnętrzny sygnał elektryczny, który może wykryć układ sterowania. Model 25LKA75B (to urządzenie) nie ma wskaźnika. Tam, gdzie stan przepalenia bezpiecznika musi być sygnalizowany z powrotem do systemu monitorowania, zalecany jest model 25LKA75SB; tam, gdzie wystarczająca jest kontrola wzrokowa, stosuje się model 25LKA75B.

P3: Czy 25LKA75B można używać w zastosowaniach z magistralą DC powyżej 350 V prądu stałego?

Nie. Napięcie znamionowe prądu stałego wynosi 350 VDC (specyfikacja TUV) lub 400 VDC (specyfikacja UL, 50 kA). W przypadku zastosowań z magistralą DC powyżej 400 VDC — takich jak przetwornice 480/600 VAC z szyną DC 650–800 VDC — należy określić bezpiecznik znamionowy o wyższym napięciu prądu stałego z innej serii (takiej jak seria 660GHK lub 850GHK firmy HINODE). Zastosowanie bezpiecznika o wartości znamionowej 350/400 V prądu stałego w obwodzie szyny prądu stałego o wyższym napięciu grozi niemożnością przerwania prądu zwarciowego i w konsekwencji pożarem lub uszkodzeniem sprzętu.

P4: Jak fizycznie montuje się 25LKA75B?

Urządzenie 25LKA75B montuje się za pomocą połączeń śrubowych na dwóch końcach zacisków oddzielonych odległością środkową wynoszącą 44 mm. Całkowita długość 57,5 ​​mm i środek śruby 44 mm pasują do standardowych bloków oprawek bezpieczników półprzewodnikowych zaprojektowanych dla tej klasy bezpieczników. Przed instalacją upewnij się, że prąd znamionowy, napięcie i środek śruby uchwytu bezpiecznika odpowiadają specyfikacji fizycznej 25LKA75B.

P5: Jaka jest zależność pomiędzy HINODE i KYOSAN w przypadku tych bezpieczników?

Zarówno HINODE Electric Co., Ltd. (日出電気), jak i dotychczasowa marka KYOSAN odnoszą się do produktów tego samego producenta. Niektóre wykazy dystrybutorów i dokumentacja starszego sprzętu określają te bezpieczniki jako KYOSAN 25LKA75B. Obie nazwy odnoszą się do tego samego fizycznego produktu bezpiecznikowego — HINODE to aktualna nazwa firmy i oznaczenie marki.
