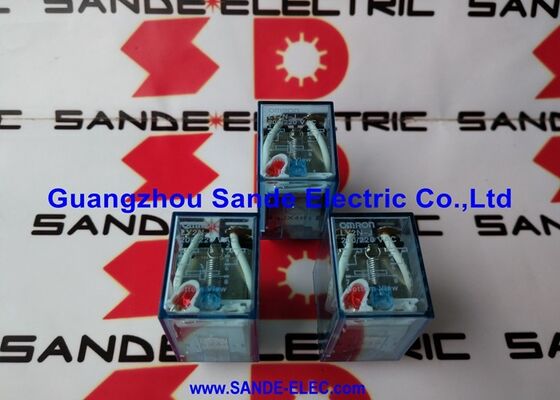

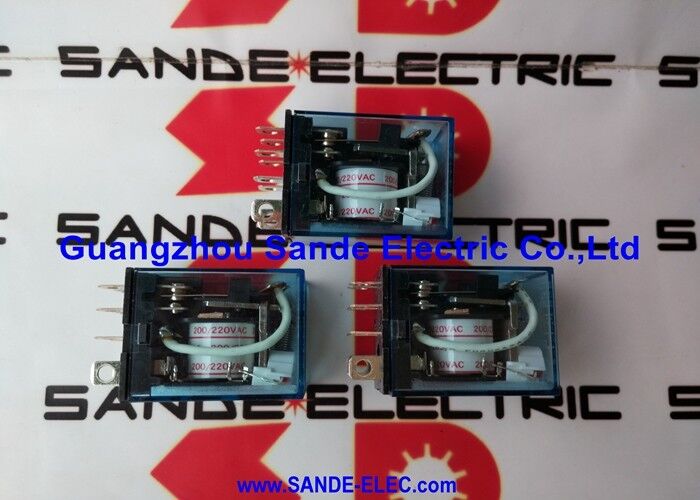

Omron LY2N-J | Przekaźnik mocy DPDT serii LY — 10 A / 250 V AC / 8-pinowa wtyczka / Wskaźnik LED / Bariera łuku

DPDT, wskaźnik LED i bariera łukowa wytrzymująca napięcie 2000 V AC

LY2N-J to wyposażony w diody LED wariant przekaźnika mocy LY2N firmy Omron — przyrostek „J” wskazuje wbudowany wskaźnik działania, który świeci, gdy cewka jest pod napięciem. To wizualne potwierdzenie stanu jest przydatne w konstrukcjach panelowych, w których uruchomienie przekaźnika musi być widoczne bez sprzętu testowego. Bariera łukowa zapewnia wytrzymałość dielektryczną 2000 V AC pomiędzy otwartymi stykami, pokrywając warunki przełączania, w których problemem są stany przejściowe wysokiego napięcia.

Konfiguracja styków DPDT (Double Pole Double Throw) zapewnia dwa niezależne zestawy przełączników z jednej cewki przekaźnika. Każdy zestaw zawiera jeden styk normalnie otwarty i jeden normalnie zwarty, przełączające się niezależnie przy obciążeniu znamionowym. W praktycznym okablowaniu panelowym DPDT obejmuje obwody, które wymagają zarówno styku zwiernego (w celu zasilenia obciążenia), jak i styku rozłączającego (w celu sprzężenia zwrotnego lub blokady) z tego samego przekaźnika — dwa oddzielne przekaźniki jednobiegunowe zastąpione jednym modułem DPDT.

8-pinowy format wtyczki wykorzystuje tę samą powierzchnię fizyczną i układ zacisków, co seria przekaźników MY firmy Omron. Panel już korzystający z gniazd przekaźników MY (PYF08A) akceptuje LY2N-J bez żadnych zmian w okablowaniu. Napięcie cewki należy określić przy zamawianiu — korpus przekaźnika i styki są takie same dla wszystkich wariantów napięcia; zmienia się tylko uzwojenie cewki.

Kluczowe dane techniczne

LY vs MY — poziom mocy i rozmiar fizyczny

LY2N-J pasuje do gniazd PYF08A, które są również kompatybilne z przekaźnikiem Omron MY. Kluczową różnicą jest moc: seria LY to przekaźniki ogólnego przeznaczenia firmy Omron o wyższym prądzie (obciążalność styku 10 A), podczas gdy seria MY zazwyczaj obsługuje obciążenia o niższym prądzie. W przypadku obwodów przełączających obciążenia 10 A — rozruszniki silników, grzejniki, zawory elektromagnetyczne przy pełnym prądzie cewki — odpowiednią specyfikacją jest wartość znamionowa styku LY2N-J.

Często zadawane pytania

P1: Jakiego gniazda wymaga LY2N-J i czy jest ono kompatybilne z MOIMI gniazdami przekaźników?

LY2N-J wykorzystuje 8-pinowy format wtyczki — kompatybilny z gniazdami PYF08A (montaż na szynie/podłączenie z przodu), PYF08A-E (typ chroniący przed dotykiem), PY08 (podłączenie z tyłu) i PY08QN. Układ pinów jest taki sam jak w przypadku przekaźników serii MY, zatem istniejące gniazda przekaźników MY akceptują bezpośrednio moduł LY2N-J, bez konieczności zmiany okablowania.

P2: Co oznacza przyrostek „J” w LY2N-J?

Sufiks J identyfikuje wariant wskaźnika działania LED. Gdy cewka przekaźnika jest pod napięciem, dioda LED świeci się, zapewniając widoczne potwierdzenie stanu przekaźnika z przodu panelu. Baza LY2N bez -J nie ma żadnego wskaźnika. Dodatkowe opcje przyrostków obejmują tłumienie diody, przycisk „naciśnij, aby przetestować” i styki rozwidlone do określonych zastosowań.

P3: W jaki sposób przy zamawianiu określa się napięcie cewki?

Napięcie cewki nie jest uwzględnione w podstawowym numerze części LY2N-J. Przy składaniu zamówienia należy dodać znamionowe napięcie cewki — na przykład: LY2N-J DC24 dla cewki 24 V DC lub LY2N-J AC220/240 dla cewki 220/240 V AC. Korpus przekaźnika jest taki sam dla wszystkich wariantów napięcia; uzwojenie cewki jest inne. Przed złożeniem zamówienia sprawdź napięcie zasilania panelu.

P4: Jaki jest materiał stykowy w LY2N-J?

Styki ze stopu srebra. W przypadku standardowych rezystancyjnych i indukcyjnych obciążeń przemysłowych przy 10A/250VAC odpowiednie są styki ze stopu srebra. Do przełączania sygnałów o bardzo niskim poziomie (poniżej 1 A, poniżej 24 V), gdzie liczy się niezawodność styków, należy rozważyć warianty styków rozwidlonych lub typy przekaźników firmy Omron specjalnie przystosowane do przełączania mikroobciążeń.

P5: Czy LY2N-J może jednocześnie przełączać obciążenia AC i DC na różnych biegunach?

Tak. Dwa zestawy styków DPDT są elektrycznie niezależne — każdy przełącza swój własny obwód przy własnym napięciu. Jeden styk normalnie otwarty może przełączać obciążenie prądu przemiennego, podczas gdy styk normalnie zamknięty tego samego przekaźnika zapewnia sygnał zwrotny prądu stałego, pod warunkiem, że każdy obwód mieści się w granicach znamionowych na styk.
