FANUC A02B-0281-C120.

Numer części:A02B-0281-C120

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Jednostka MDI  Oddzielny typ (samodzielny)

Zestaw:A02B-0281

Warstwa wejścia operatora dla samodzielnych urządzeń sterujących CNC FANUC

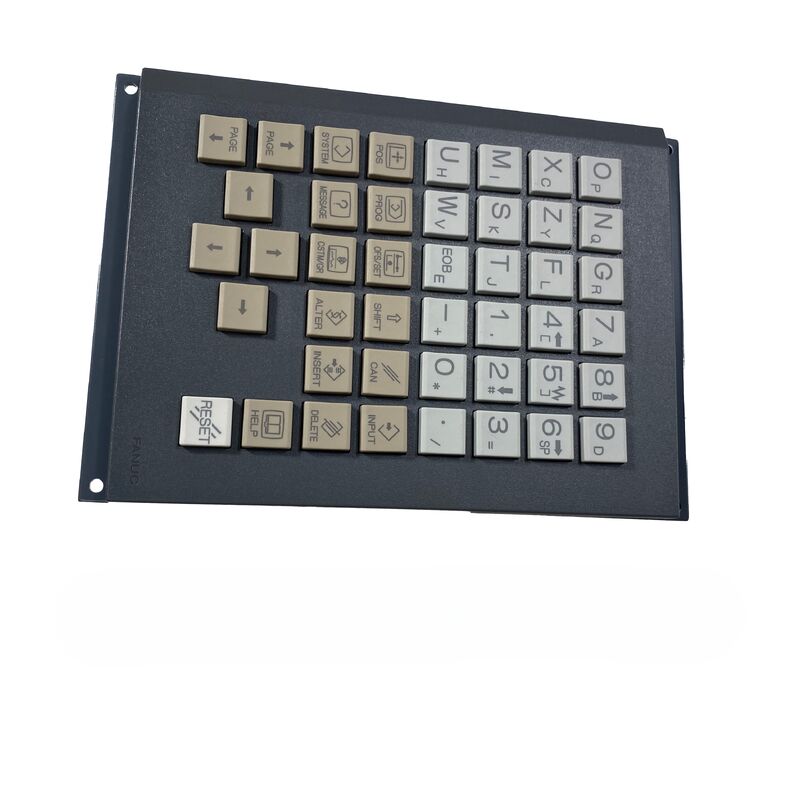

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, modyfikowanie parametrów, bieganie ośmi i zarządzanie funkcjami maszyny.

Urządzenia sterujące CNC FANUC serii i dzielą się na dwie konfiguracje fizyczne: typ montowany na ekranie LCD, w którym wyświetlacz i MDI są połączone w jednej jednostce, oraz typ samodzielny,gdzie wyświetlacz CNC jest osobną jednostką, a MDI osobną klawiaturąA02B-0281-C120 to samodzielne urządzenie MDI

Oznaczenie "zwrot poziomy" określa orientację układu klawiatury dla obrabiarek obrabiarek.Panel operatora jest zazwyczaj skierowany do operatora poziomo przed strefą pracy układ klawiszy na tym MDI jest zoptymalizowany dla tej orientacjiOdróżnia się od wariantów MDI z ośrodkiem obróbki (typ M), które wykorzystują różne konfiguracje układu.

Główne specyfikacje

Zmiany sufiksu ️ Potwierdź przed zamówieniem

A02B-0281-C120 istnieje w kilku konfiguracjach, które określają dokładny zestaw kluczy:

Koniec określa, które klawisze są fizycznie obecne i oznaczone na klawiaturze.Przed złożeniem zamówienia należy potwierdzić, czy zainstalowany MDI posiada odpowiednią etykietę. Nieprawidłowa odpowiedź pasuje do CNC mechanicznie, ale ma inne etykiety i funkcje kluczowe..

Częste pytania

P1: Jaka jest różnica między MDI typu oddzielnego a MDI montowanym na LCD?

Na montowanym na lcd typie i-series CNC wyświetlacz i klawiatura MDI są połączone w jedną zintegrowaną jednostkę.wyświetlacz i MDI są oddzielone MDI (A02B-0281-C120) łączy się z jednostką sterowania CNC za pomocą kabla i montuje się niezależnieOryginalna konfiguracja maszyny decyduje, który typ jest prawidłowy; samodzielne MDI nie może zastąpić MDI typu zamontowanego na LCD i odwrotnie.

P2: Czy A02B-0281-C120 jest kompatybilny z ośrodkami obróbkowymi oraz z przekładnikami?

-C120 jest specjalnie skonfigurowany do obrotowych maszyn CNC w układzie poziomym.Zainstalowanie MDI typu obrotowego w ośrodku obróbczym może powodować niezgodności funkcji klucza- Sprawdź typ maszyny przed zamówieniem.

P3: MDI nie reaguje przy naciśnięciu klawiszy.

Sprawdź połączenie kabla pomiędzy MDI a jednostką sterującą CNC. Luźny lub uszkodzony kabel jest najczęstszą przyczyną awarii MDI.Zbadać PCB z łącznikiem A20B-1008-0510 dołączony do urządzenia pod kątem oznakowania uszkodzeniaJeśli kabel i złącze są sprawne, sama klawiatura MDI wymaga wymiany.

P4: Czy A02B-0281-C120 obejmuje łącznik PCB?

Jednostka jest dostarczana z małym złączem PCB (A20B-1008-0510) obsługującym interfejs między klawiaturą MDI a kablem CNC.Potwierdź, że PCB z łącznikiem jest włączony i nieuszkodzony podczas inspekcji używanej lub nadwyżkowej jednostki.

P5: Która seria CNC jest kompatybilna z A02B-0281-C120?

Seria A02B-0281 MDI jest przeznaczona dla urządzeń sterujących CNC FANUC serii i w samodzielnej konfiguracji ¢ serii 16i, 18i, 21i, 0i oraz powiązanych modeli serii i, które wykorzystują odrębną architekturę MDI.Kompatybilność zależy od konkretnego modelu CNC i konfiguracji panelu sterowaniaPrzed złożeniem zamówienia należy sprawdzić oznaczenie modelu maszyny FANUC CNC.
