A20B-9001-0780 Czujnik Fanuc A20B90010780 A20B-9001-0780

Fanuc A20B-9001-0780 | Czujnik optyczny silnika wrzeciona AC — urządzenie sprzężenia zwrotnego 12-pinowe, prędkość i pozycja do sterowania wrzecionem CNC, kompletny czujnik z płytką drukowaną

Przegląd

CzujnikFanuc A20B-9001-0780 to optyczny czujnik silnika wrzeciona AC — urządzenie sprzężenia zwrotnego zamontowane we wczesnych generacjach silników wrzecionowych Fanuc AC, dostarczające do sterowania CNC i wzmacniacza wrzeciona sygnały prędkości i pozycji kątowej niezbędne do sterowania wrzecionem w pętli zamkniętej, w tym do gwintowania sztywnego, orientacji wrzeciona i sterowania konturem Cs.

Zrozumienie roli tego czujnika wymaga krótkiego spojrzenia na ewolucję sterowania silnikami wrzecionowymi Fanuc AC.

We wczesnym okresie napędów wrzecionowych CNC AC — obejmującym mniej więcej lata od późnych lat 70. do lat 90. — Fanuc opracował własne silniki wrzecionowe AC i systemy napędowe jako zintegrowane pakiety.

Silnik wrzeciona nie był silnikiem indukcyjnym ogólnego przeznaczenia pracującym w pętli otwartej ze zmienną częstotliwością; był to silnik zaprojektowany specjalnie z czujnikiem sprzężenia zwrotnego zamontowanym na jego wale lub obudowie, który pozwalał sterowaniu CNC na stałe znać dokładną prędkość i pozycję wrzeciona.

To sprzężenie zwrotne było niezbędne do funkcji, których proste sterowanie prędkością w pętli otwartej nie może obsługiwać: orientacja wrzeciona (zatrzymanie wrzeciona w precyzyjnej pozycji kątowej do wymiany narzędzia), gwintowanie sztywne (synchronizacja posuwu osi Z z obrotem wrzeciona do cięcia gwintów bez uchwytu gwintownika pływającego) i sterowanie konturem Cs (wykorzystanie wrzeciona jako osi obrotowej sterowanej przez CNC do toczenia części na centrum obróbczym).

Konstrukcja z optycznym odczytem wykorzystuje tarczę z nacięciami lub wzorem odbijającym obracającą się z wałem silnika wrzeciona, odczytywaną przez zespół źródła światła i fotodetektora zamontowany w obudowie czujnika. W miarę obracania się tarczy, fotodetektor naprzemiennie widzi obszary nieprzezroczyste i przezroczyste, generując ciąg impulsów, którego częstotliwość jest proporcjonalna do prędkości obrotowej.

Znak referencyjny na tarczy generuje jeden impuls na obrót dla pozycji absolutnej w jednym obrocie — sygnał używany przez sterowanie CNC do orientacji wrzeciona i wykrywania przejścia przez zero w gwintowaniu sztywnym.

Złącze 12-pinowe i przypisanie sygnałów

12-pinowe złącze na czujniku przenosi kompletny zestaw sygnałów wymaganych przez wzmacniacz wrzeciona Fanuc: sygnały wyjściowe impulsów (zazwyczaj kanały kwadraturowe A, B plus kanał zerowy Z), linie zasilania (czujnik wymaga niskiego napięcia zasilania ze wzmacniacza lub dedykowanego źródła zasilania) oraz połączenia ekranowania.

12-pinowa liczba złączy obsługuje te linie sygnałowe plus pary sygnałów różnicowych — komplementarne układy A/Ā, B/B̄, Z/Z̄ stosowane w wyjściach enkoderów różnicowych w celu zapewnienia tłumienia zakłóceń wspólnej mody na odcinkach kablowych w trudnym elektrycznie środowisku wokół silnika wrzeciona.

Sygnalizacja różnicowa jest szczególnie ważna dla czujników wrzeciona, ponieważ silnik wrzeciona generuje znaczne zakłócenia elektromagnetyczne — własne przewody zasilające silnika, przebiegi prądowe sterowane PWM i fizyczna bliskość elektroniki napędowej przyczyniają się do zakłóceń w kablu czujnika.

Optyczna konstrukcja czujnika również z natury ogranicza zniekształcenia sygnału spowodowane ciepłem i wibracjami w porównaniu do czujników z odczytem magnetycznym (o zmiennej reluktancji), na które mogą wpływać cząstki ferromagnetyczne w płynie chłodzącym i zmiany geometrii szczeliny powietrznej w miarę zużywania się łożysk.

Funkcje prędkości i pozycji w sterowaniu wrzecionem CNC

Podwójna funkcja czujnika — sprzężenie zwrotne prędkości i sprzężenie zwrotne pozycji — umożliwia trzy odrębne tryby pracy w sterowaniu wrzecionem CNC Fanuc:

Tryb sterowania prędkością wykorzystuje ciąg impulsów z czujnika do zamknięcia pętli sprzężenia zwrotnego prędkości we wzmacniaczu wrzeciona.

Wzmacniacz zlicza impulsy czujnika na jednostkę czasu, oblicza rzeczywistą prędkość wrzeciona, porównuje ją z zadaną prędkością z sterowania CNC i odpowiednio dostosowuje prąd napędu silnika.

To sterowanie prędkością w pętli zamkniętej utrzymuje stałą prędkość wrzeciona przy zmiennym obciążeniu skrawania — gdy ciężkie skrawanie zwiększa moment obciążenia, wzmacniacz natychmiast wykrywa spadek prędkości poprzez sprzężenie zwrotne z czujnika i kompensuje go, zwiększając moc wyjściową momentu obrotowego silnika.

Orientacja wrzeciona wykorzystuje impuls zerowy (znacznik) do wykrycia, kiedy wrzeciono osiąga określoną pozycję kątową.

Sterowanie CNC nakazuje wrzecionu decelerację i zatrzymanie w pozycji, w której wykryto znacznik orientacji, zatrzymując wrzeciono w mechanicznie powtarzalnej pozycji do wymiany narzędzia, obsługi części lub pomiaru przedmiotu obrabianego.

Na centrach obróbczych orientacja wrzeciona jest operacją automatyczną uruchamianą podczas każdego cyklu wymiany narzędzia.

Gwintowanie sztywne synchronizuje ruch śruby pociągowej osi Z z obrotem wrzeciona tak, aby każdy obrót wrzeciona odpowiadał dokładnie jednemu skokowi gwintu ruchu osi Z. Sterowanie CNC odczytuje sprzężenie zwrotne pozycji czujnika wrzeciona w czasie rzeczywistym i przekazuje je do interpolacji serwo osi Z, tworząc zsynchronizowany ruch cięcia gwintu bez mechanicznych uchwytów gwintownika pływającego.

Rozdzielczość pozycji czujnika wrzeciona określa dokładność skoku gwintu osiągalną w gwintowaniu sztywnym.

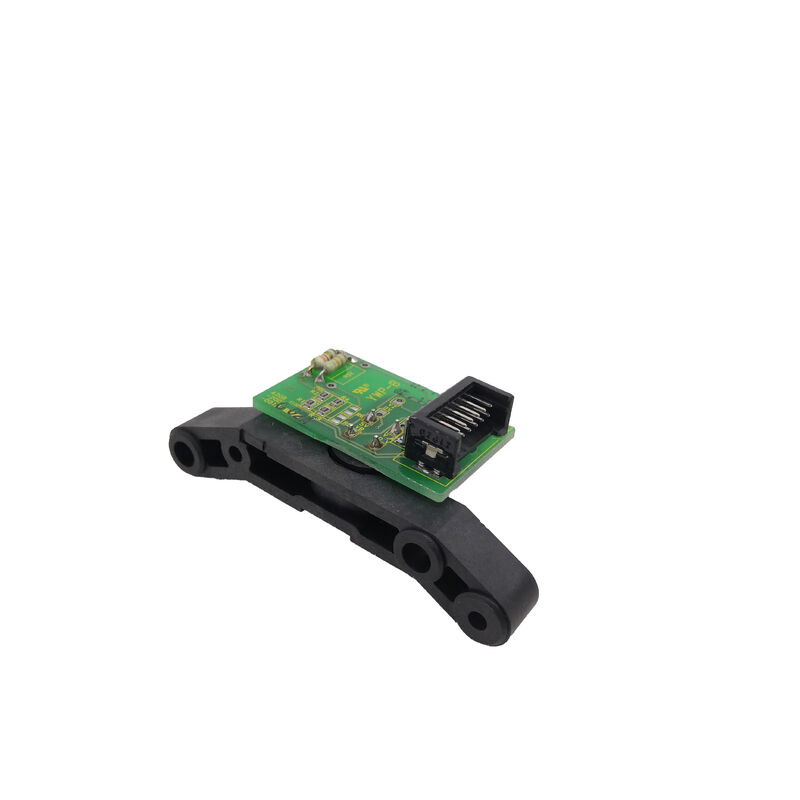

Kompletny czujnik z płytką drukowaną — co oznacza "kompletny"

A20B-9001-0780 jest opisywany i sprzedawany jako kompletny zespół czujnika, który obejmuje zarówno obudowę optycznego odczytu (ze źródłem światła LED i fotodetektorem), jak i płytkę drukowaną (PCB), która kondycjonuje i wzmacnia surowy sygnał z fotodetektora do wyjść impulsów różnicowych, które dostarcza 12-pinowe złącze.

W niektórych konstrukcjach czujników element optycznego odczytu i elektronika kondycjonująca sygnał są oddzielnymi komponentami — element odczytu generuje słaby analogowy prąd fotodiody, a płytka drukowana wzmacnia go i konwertuje na czysty sygnał cyfrowy odpowiedni do transmisji przez kabel do napędu.

Płytka drukowana zazwyczaj zawiera również regulację zasilania dla wewnętrznej elektroniki czujnika. Kiedy czujnik jest opisywany jako "kompletny z płytką drukowaną", oznacza to, że kupujący otrzymuje funkcjonalny, gotowy do montażu czujnik, który wymaga jedynie podłączenia do mocowania silnika i kabla 12-pinowego do wzmacniacza — nie jest potrzebna oddzielna płytka drukowana.

To rozróżnienie ma znaczenie na rynku napraw i części zamiennych, ponieważ niektóre komponenty czujnika są sprzedawane jako pojedyncze elementy — sam korpus odczytu lub sama płytka drukowana — dla techników wykonujących naprawy na poziomie komponentów.

A20B-9001-0780 sprzedawany jako kompletny czujnik z płytką drukowaną to pełny zespół do wymiany całego czujnika, a nie do serwisu na poziomie komponentów.

A20B-9001-0780 i A20B-9001-0800 — wspólne numery referencyjne

A20B-9001-0780 i A20B-9001-0800 to blisko powiązane referencje, które pojawiają się razem w kategorii czujników wrzeciona AC dla wczesnych silników wrzecionowych Fanuc.

Oba są optycznymi czujnikami sprzężenia zwrotnego 12-pinowymi używanymi do tych samych funkcji sterowania silnikiem wrzeciona, a oba numery są często krzyżowo referencyjne na rynku części zamiennych i napraw Fanuc.

Relacja między tymi numerami części zazwyczaj odzwierciedla różne wersje produkcyjne lub warianty montażowe tej samej rodziny czujników — różne rewizje płytek drukowanych lub konfiguracje elementów optycznych — które są funkcjonalnie kompatybilne i są używane zamiennie w zastosowaniach serwisowych na tych samych typach silników.

W praktyce, gdy czujnik wrzeciona z tej rodziny ulegnie awarii, a maszyna jest zatrzymana, oba numery referencyjne -0780 i -0800 są oceniane pod kątem konkretnej serii silnika i konfiguracji złącza przed wyborem zamiennika.

Oryginalna dokumentacja silnika Fanuc, tabliczka znamionowa lub dane parametrów silnika sterowania CNC stanowią ostateczny typ czujnika dla konkretnej maszyny.

FAQ

Pytanie 1: Jakie objawy wskazują na awarię czujnika wrzeciona A20B-9001-0780?

Typowe objawy awarii obejmują: niestabilność prędkości wrzeciona przy niskich obrotach (sterowanie CNC traci niezawodne zliczanie impulsów przy niskich prędkościach, powodując wahania lub nierówną prędkość), awaria orientacji wrzeciona (sterowanie CNC nie może znaleźć pozycji znacznika orientacji, powodując przerwanie cyklu wymiany narzędzia z alarmem pozycji), błędy gwintowania sztywnego (synchronizacja między wrzecionem a osią Z ulega zerwaniu, co skutkuje uszkodzonymi gwintami lub alarmem gwintowania) oraz całkowita utrata sprzężenia zwrotnego wrzeciona (alarm napędu wrzeciona, zazwyczaj błąd sprzężenia zwrotnego prędkości lub alarm odłączenia enkodera na wyświetlaczu wzmacniacza wrzeciona Fanuc). Fizyczne zanieczyszczenie tarczy optycznej lub elementu odczytu — z powodu przedostania się płynu chłodzącego przez zużyte uszczelnienie wału — jest jednym z najczęstszych mechanizmów awarii.

Pytanie 2: Czy czujnik A20B-9001-0780 można wyczyścić i odnowić, czy awaria wymaga całkowitej wymiany?

W wielu przypadkach czujniki wrzeciona ulegają awarii z powodu zanieczyszczenia, a nie awarii komponentów elektronicznych.

Jeśli płyn chłodzący, olej lub cząstki metalu przedostały się do obudowy czujnika i zanieczyściły tarczę optyczną lub element odczytu, staranne czyszczenie może przywrócić funkcjonalność — pod warunkiem, że same elementy optyczne nie są porysowane ani trwale uszkodzone.

Specjaliści serwisowi pracujący nad silnikami wrzecionowymi Fanuc rutynowo czyszczą i testują czujniki przed ich uznaniem za wadliwe.

Jeśli płytka drukowana uległa awarii z powodu przedostania się wilgoci lub starzenia się komponentów, naprawa na poziomie komponentów jest również możliwa dla techników posiadających odpowiednie umiejętności elektroniczne.

Kompletna wymiana czujnika (na nowy lub sprawdzony, sprawny egzemplarz, taki jak A20B-9001-0780) jest najszybszą drogą do przywrócenia maszyny do produkcji, gdy naprawa na miejscu nie jest dostępna.

Pytanie 3: Czujnik jest opisany jako przeznaczony do "wczesnych generacji" silników wrzecionowych AC. Które generacje sterowania CNC Fanuc używają tego czujnika?

Ten typ czujnika jest związany z wczesnymi seriami silników wrzecionowych AC Fanuc — silnikami współpracującymi ze sterowaniami CNC Fanuc serii 0, 10, 15 i 16, obejmującymi maszyny produkowane od około połowy lat 80. do końca lat 90.

Późniejsze generacje silników wrzecionowych Fanuc — seria Alpha, a następnie seria Alpha i / Beta i — używają innych konstrukcji czujników (enkoder serii Mi / A860) z innymi złączami i protokołami sygnałowymi.

A20B-9001-0780 jest przeznaczony specjalnie dla starszej generacji silników i nie jest zamienny z czujnikami używanymi w nowszych silnikach wrzecionowych Fanuc Alpha lub Alpha i.

Pytanie 4: Czy czujnik jest zamontowany na wale silnika wrzeciona i czy wymaga kalibracji lub regulacji po wymianie?

Optyczny czujnik odczytu jest zazwyczaj zamontowany z tyłu obudowy silnika wrzeciona, odczytując tarczę z nacięciami lub koło celownicze, które obraca się wraz z wałem silnika.

Pozycja montażu jest ustalona przez wspornik czujnika silnika — czujnik jest wyrównany z tarczą w granicach tolerancji mechanicznych montażu.

W większości przypadków wymiana czujnika nie wymaga kalibracji pozycji absolutnej, ponieważ pozycja referencyjna orientacji jest określona przez znak zerowy tarczy względem zera mechanicznego silnika, które jest ustawiane podczas montażu silnika.

Jednak po wymianie czujnika należy zweryfikować pozycję orientacji wrzeciona na rzeczywistej maszynie i dostosować ją za pomocą parametru przesunięcia orientacji sterowania CNC, jeśli pozycja zatrzymania nie odpowiada pozycji wymiany narzędzia.

Pytanie 5: Czujnik jest dostępny z kablem lub bez. Jaki kabel jest wymagany przy zamawianiu bez kabla i jak krytyczna jest jakość kabla?

12-pinowy kabel czujnika przenosi różnicowe sygnały impulsowe przy stosunkowo niskich napięciach między czujnikiem a wzmacniaczem wrzeciona.

Kabel musi być ekranowany, aby chronić sygnały przed zakłóceniami elektromagnetycznymi w pobliżu silnika wrzeciona i napędu.

Fanuc określa ekranowany kabel skrętki do połączeń enkodera i czujnika, z ekranem uziemionym na końcu wzmacniacza. Użycie nieodpowiedniego kabla — nieekranowanego, o niewłaściwej impedancji lub nadmiernej długości — może spowodować degradację sygnału, która objawia się jako sporadyczne alarmy wrzeciona, nierówna orientacja lub błędy gwintowania sztywnego bez wyzwalania twardego błędu enkodera.

Przy zamawianiu bez kabla, użycie kabla określonego przez Fanuc lub wysokiej jakości przemysłowego ekranowanego kabla skrętki o odpowiedniej liczbie przewodów i specyfikacji ekranowania jest niezbędne dla niezawodnego działania czujnika.
