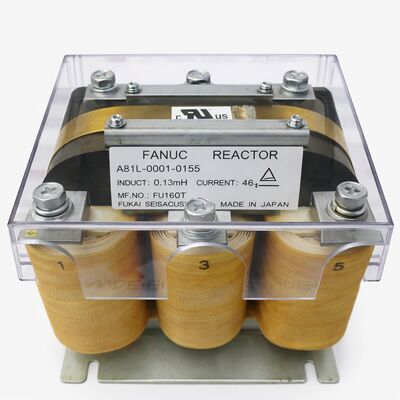

Fanuc A81L-0001-0155 | 3-fazowy reaktor linii AC — 46A, 0,13mH, 240V, ochrona napędu CNC

Numer części: A81L-0001-0155

Seria: A81L-0001

Typ: 3-fazowy reaktor linii AC

Pochodzenie: Japonia

Stan: Dostępne nowe / powystawowe / używane

Przegląd

Fanuc A81L-0001-0155 to 3-fazowy reaktor linii AC o mocy 46A z indukcyjnością 0,13mH i napięciu 240V AC, stosowany w systemach napędów serwo i wrzecion Fanuc CNC jako pasywny element jakości zasilania między siecią zasilającą a wejściem zasilania szafy sterowniczej.

Jest fizycznie mały jak na swoją moc znamionową — wyjęty z eksploatacji, urządzenie tego typu waży około 9 funtów — i pracuje cicho, bez ruchomych części, bez własnych połączeń zasilających i bez konieczności konfiguracji.

Jego działanie jest proste, ale znaczące. Trzy cewki indukcyjne — jedna na fazę — połączone szeregowo z zasilaniem AC tworzą kontrolowaną impedancję, która ogranicza prąd rozruchowy przy włączaniu napędu, tłumi przepięcia napięcia przed dotarciem do stopnia prostownika napędu i zmniejsza prądy harmoniczne, które obwody przełączające napędu generują z powrotem do sieci zasilającej. Żadna z tych funkcji nie daje dramatycznego, natychmiast widocznego efektu.

Ich wartość kumuluje się przez miesiące i lata cykli zasilania, zakłóceń napięcia i godzin pracy — przedłużając żywotność diod prostowniczych, kondensatorów magistrali DC i infrastruktury dystrybucji zasilania w sposób, w jaki brak reaktora by tego nie zrobił.

Potwierdzono instalację w centrach obróbczych pionowych Fanuc Fortune VMC-55 i podobnych platformach sterowania FANUC 0i-MC, A81L-0001-0155 jest prawidłowo dobranym reaktorem dla chronionych przez niego systemów napędowych.

Seria A81L-0001 obejmuje szereg znamionowych prądów i indukcyjności dla różnych konfiguracji napędów Fanuc — sufiks 0155 identyfikuje tę konkretną jednostkę 46A / 0,13mH / 240V.

Kluczowe specyfikacje

46A, 0,13mH — Odczyt specyfikacji

Znamionowy prąd i wartość indukcyjności razem określają, co robi reaktor i do jakiego systemu napędowego należy. Znamionowy prąd 46A to ciągła zdolność prądowa — łączny prąd wejściowy AC modułów serwo i wrzeciona, które zasila, pobierany z sieci zasilającej przy normalnym obciążeniu roboczym.

W wieloosiowym systemie napędowym Fanuc, ten łączny prąd obejmuje wszystkie osie pracujące jednocześnie w typowych warunkach obciążenia obróbczego, a nie tylko najcięższą pojedynczą oś.

Indukcyjność 0,13mH znajduje się między A81L-0001-0155 a innymi reaktorami z tej samej serii A81L.

Wyższa indukcyjność zapewnia silniejsze tłumienie harmonicznych i skuteczniejsze ograniczanie prądu rozruchowego — ale wprowadza również większy spadek napięcia na reaktorze przy pełnym prądzie znamionowym.

Wartość 0,13mH reprezentuje indukcyjność, którą inżynierowie Fanuc uznali za odpowiednią dla systemu napędowego, dla którego ten reaktor został określony: wystarczającą ochronę, aby znacząco przedłużyć żywotność komponentów napędu, bez nadmiernego spadku napięcia, który mógłby obniżyć napięcie magistrali DC poniżej progu roboczego napędu przy maksymalnym zapotrzebowaniu.

Znamionowe napięcie 240V potwierdza, że ten reaktor jest przeznaczony do trójfazowego zasilania 200–240VAC, używanego globalnie z systemami napędowymi klasy 200V Fanuc.

Nie jest przeznaczony do systemów trójfazowych 400V lub 480V — te wymagają reaktorów wyższej klasy napięciowej z tej samej rodziny A81L.

Co chroni reaktor i dlaczego jego usunięcie stwarza ryzyko

Każdy wzmacniacz serwo i wrzeciona Fanuc zawiera mostek prostowniczy — zazwyczaj zestaw modułów diodowych — który przekształca przychodzący prąd zmienny z sieci na napięcie magistrali DC, które stopień falownika napędu wykorzystuje do napędzania silnika. Te diody prostownicze znajdują się bezpośrednio na drodze dwóch kategorii obciążeń elektrycznych, które reaktor linii ogranicza:

Prąd rozruchowy przy włączaniu zasilania. Gdy kondensatory magistrali DC napędu są rozładowane w momencie podłączenia zasilania, pobierają one duży impuls prądowy z sieci.

Z reaktorem w obwodzie, cewka indukcyjna przeciwdziała szybkiemu wzrostowi prądu i pozwala kondensatorom ładować się stopniowo.

Bez reaktora, każdy cykl zasilania dostarcza pełny, nieograniczony prąd rozruchowy do diod prostowniczych — zdarzenie obciążające, które powtarzane przez tysiące cykli zasilania w ciągu żywotności maszyny, przyczynia się do stopniowej degradacji prostownika.

Przepięcia napięcia ze środowiska sieciowego. Przemysłowe sieci zasilające przenoszą szybkie przepięcia napięcia z przełączania styczników, pobliskich startów silników i zdarzeń przełączania w sieci energetycznej. Te przepięcia pojawiają się na wejściu napędu jako szybko narastające impulsy napięcia.

Indukcyjność reaktora ogranicza szybkość narastania napięcia, dając obwodom zabezpieczającym wejście napędu czas na reakcję.

Bez tego ograniczenia, przepięcia docierają do prostownika i kondensatorów magistrali DC z pełną szybkością narastania.

Uruchamianie systemu napędowego Fanuc bez określonego reaktora linii jest możliwe operacyjnie, ale eliminuje oba mechanizmy ochrony.

W maszynie produkcyjnej, która ma działać przez lata, taki wybór zamienia niewielki koszt komponentu prądowego na awarię modułu napędowego o wyższym koszcie, która następuje bez ostrzeżenia.

Umiejscowienie i instalacja

A81L-0001-0155 jest instalowany szeregowo ze wszystkimi trzema fazami zasilania AC, między głównym wyłącznikiem a odłącznikiem bezpiecznikowym a zaciskami wejściowymi AC modułu zasilania Fanuc (PSM) lub głównej magistrali zasilania serwo.

Trzy przewody sieciowe przechodzą przez trzy uzwojenia cewek indukcyjnych reaktora przed dotarciem do wejścia napędu. Nie ma żadnych połączeń sterujących, żadnych parametrów konfiguracyjnych ani wymagań dotyczących zasilania samego reaktora — jest on całkowicie pasywny.

Zaciski reaktora przenoszą pełny prąd sieciowy stale pod obciążeniem. Rozmiar kabli po stronie zasilania i obciążenia reaktora musi odpowiadać prądowi znamionowemu 46A. Moment dokręcenia połączeń zaciskowych należy zweryfikować zgodnie ze specyfikacją zacisków reaktora podczas instalacji — luźne połączenia przy prądzie znamionowym generują lokalne nagrzewanie się zacisku, którego konstrukcja uzwojenia reaktora nie uwzględnia i które nie będzie widoczne, dopóki połączenie nie zacznie się degradować.

Uwagi dotyczące zakupu

A81L-0001-0155 jest dostępny na rynku MRO i rynku wtórnym Fanuc w stanie nowym, powystawowym i używanym. Oceniając używaną jednostkę, należy sprawdzić zaciski pod kątem przebarwień lub uszkodzeń termicznych, zweryfikować, czy wszystkie trzy uzwojenia są nienaruszone (proste sprawdzenie rezystancji potwierdza ciągłość) i potwierdzić wartość indukcyjności za pomocą miernika LCR, jeśli historia serwisowa jednostki jest nieznana.

Reaktor nie ma mechanizmu zużycia — jednostka w dobrym stanie fizycznym z nienaruszonymi uzwojeniami będzie działać identycznie jak nowa jednostka.

Przed złożeniem zamówienia należy potwierdzić prawidłowy sufiks.

Seria A81L-0001 obejmuje wiele wartości prądu i indukcyjności dla różnych konfiguracji systemów napędowych. Sufiks 0155 identyfikuje specyfikację 46A / 0,13mH — sąsiednie sufiksy w tej samej serii mają inne parametry i nie są równoważnymi zamiennikami.

FAQ

P1: Jakie konfiguracje maszyn CNC Fanuc wykorzystują A81L-0001-0155?

Reaktor ten został potwierdzony w centrach obróbczych sterowanych przez Fanuc, w tym w Fortune VMC-55 ze sterowaniem FANUC 0i-MC. Szerzej rzecz ujmując, A81L-0001-0155 jest prawidłowo dobranym reaktorem dla konfiguracji napędów Fanuc CNC, gdzie łączny prąd wejściowy AC mieści się w klasie 46A — zazwyczaj są to średniej wielkości wieloosiowe systemy serwo z łącznym zapotrzebowaniem na moc napędu serwo i wrzeciona, które mieści się w tym znamionowym prądzie ciągłym 46A.

P2: Czy system napędowy może działać bez zainstalowanego reaktora linii?

Napędy będą działać bez reaktora w krótkim okresie, ale spowoduje to usunięcie ograniczania prądu rozruchowego i tłumienia przepięć, które zapewnia. Każdy cykl zasilania dostarcza nieograniczony prąd rozruchowy do diod prostowniczych. Przepięcia napięcia w sieci docierają do wejścia napędu z pełną szybkością narastania.

Z czasem te obciążenia przyspieszają degradację prostownika i starzenie się kondensatorów magistrali DC. Praktyczną konsekwencją jest przedwczesna awaria napędu — zazwyczaj bez ostrzeżenia — a nie żaden natychmiastowy problem operacyjny. Wymiana modułu wzmacniacza napędu znacznie przekracza koszt utrzymania reaktora.

P3: Czy A81L-0001-0155 jest zamienny z A81L-0001-0156 lub A81L-0001-0157?

Nie — bez weryfikacji inżynierskiej. Model 0156 ma znamionowy prąd 62A / 0,14mH, a model 0157 110A / 0,07mH. Każdy sufiks odpowiada konkretnej konfiguracji systemu napędowego z różnymi wymaganiami dotyczącymi łącznego prądu i indukcyjności.

Użycie reaktora o zbyt małej mocy (niższy prąd znamionowy) grozi trwałym przeciążeniem prądowym uzwojeń. Użycie innej wartości indukcyjności zmienia charakterystykę tłumienia harmonicznych i ograniczania prądu rozruchowego. Zawsze dopasuj sufiks numeru części dokładnie do specyfikacji systemu napędowego.

P4: Jak zweryfikować używany A81L-0001-0155 przed instalacją?

Sprawdź połączenia zaciskowe pod kątem przebarwień termicznych lub luźnych elementów. Zmierz rezystancję między każdym z trzech uzwojeń, aby potwierdzić ciągłość i równowagę fazową — wszystkie trzy powinny wykazywać tę samą niską wartość rezystancji.

Sprawdź, czy nie ma ciągłości między uzwojeniami ani między żadnym uzwojeniem a korpusem reaktora (co wskazywałoby na awarię izolacji). Jeśli dostępne jest wyposażenie, potwierdź indukcyjność 0,13mH za pomocą miernika LCR. Jednostka, która przejdzie te testy, będzie działać identycznie jak nowa jednostka.

P5: Co się stanie, jeśli zostanie użyty reaktor o wyższym znamionowym prądzie z tej samej serii — na przykład 0157 przy 110A?

Reaktor 0157 o wyższym prądzie zapewniłby wystarczającą zdolność prądową, ale jego indukcyjność (0,07mH) jest niższa niż 0,13mH w modelu 0155. Zmniejsza to tłumienie harmonicznych i ograniczanie prądu rozruchowego w porównaniu do prawidłowo dobranego reaktora.

Napęd będzie działać i nie wystąpi żadna natychmiastowa usterka, ale skuteczność ochrony jest zmniejszona w stosunku do prawidłowej specyfikacji. W przypadku instalacji stałej, dopasowanie sufiksu reaktora określonego przez Fanuc do systemu napędowego jest prawidłową praktyką inżynierską.
