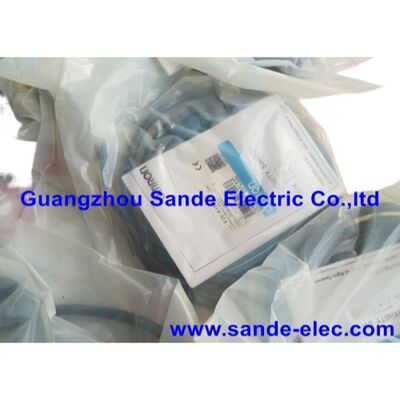

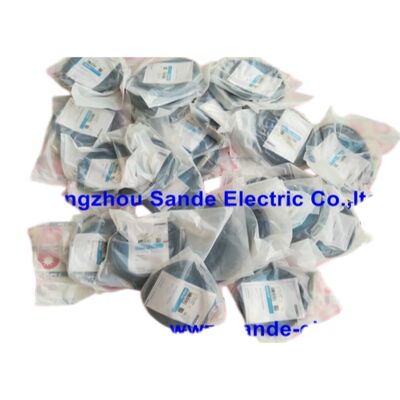

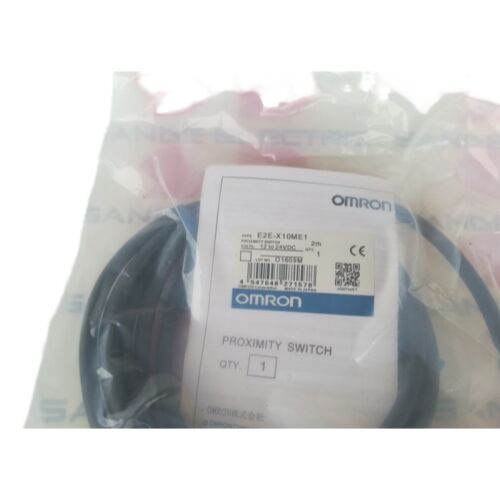

E2E-X10ME1 NOWY OMRON PROXIMITY SWITCH E2EX10ME1 E2E-X10ME1 E2E-X10ME1

Omron E2E-X10ME1 ∙ Indukcyjny czujnik bliskości ∙ M18 Nieofiarowany, 10mm NPN NO, 12 ∙ 24VDC, 200mA, 200Hz, IP67, -40°C do +85°C, 2m olejoodporny kabel

Przegląd

W sprawieOmron E2E-X10ME1jest nieofiarowanym indukcyjnym czujnikiem bliskości M18 z odległością wykrywania 10 mm, 3-przewodowym wyjściem NPN normalnie otwartym,i pojemność przełączania 200 mA najwyższy prąd wyjściowy w standardowym zakresie 3-przewodowym E2E.

Załącznik ME identyfikuje wariant z rozszerzoną zdolnością firmy Omron: w przypadku standardowego modelu E2E M18 bez osłony (E2E-X14MD1) o mocy przełączania 100mA, wariant ME1 podwaja ją do 200mA,rozszerzenie możliwości napędzania bezpośredniego obciążenia na urządzenia o wyższym prądzie.

Zakres temperatury roboczej od -40°C do +85°C jest specyfikacją, która najbardziej odróżnia E2E-X10ME1 od standardowych wariantów E2E.

W przypadku większości czujników bliskości E2E o temperaturze od -25°C do +70°C rozszerzona podłoga temperatury modelu ME1 nadaje się do instalacji zewnętrznych w zimnym klimacie, nieogrzewanych pomieszczeniach magazynowych,środowiskach chłodniczych, oraz narzędzia maszynowe w północnych szerokościach geograficznych, gdzie temperatury porannej pracy spadają znacznie poniżej -25°C. Górna granica +85°C umożliwia montaż w pobliżu źródeł ciepłalinie obróbki cieplnej, oraz maszyny bez chłodzenia w obudowie, w których temperatura otoczenia zwykle przekracza 70°C.

E2E-X10ME1 rozszerza pole elektromagnetyczne we wszystkich kierunkach od powierzchni czujnika.osiągnięcie odległości wykrywania 10 mm od nadwozia M18, której nie może osiągnąć wewnętrznie osłonięty czujnik o tej samej wielkości.

This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.

Główne specyfikacje

Pojemność przełączania 200mA

The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.

Do powszechnych obciążeń przemysłowych prądu stałego 24 V w zakresie 200 mA należą małe zawory magnetyczne (zwykle 50 ‰ 150 mA przy 24 V), cewki przekaźnikowe (10 ‰ 80 mA), światła pilotażowe i światła wieżowe (20 ‰ 50 mA),i wejścia licznika/wizorka.

Dzięki dostępnym 200 mA czujnik łączy się bezpośrednio z obciążeniem bez dodatkowego sprzętu, upraszczając obwód i eliminując koszty i punkt awarii urządzenia przełącznikowego pośredniego.

200 mA nie oznacza, że czujnik może bezterminowo napędzać obciążenia silnika lub ciężkie cewki indukcyjne.W przypadku obciążeń indukcyjnych solenoidy i cewki rely prąd wpadający przy włączeniu jest wyższy niż prąd w stanie stacjonarnym, a indukcyjny kick przy wyłączeniu powoduje wzrost napięcia.

Ochrona tłumiącego napięcie firmy Omron w E2E-X10ME1 obsługuje normalne przełączniki indukcyjne, ale dla obciążeń o wysokiej indukcji,Dioda flyback przez obciążenie jest dobrą praktyką w celu ograniczenia szczytu wyłączenia.

-40°C do +85°C ️ Dłuższa temperatura w wymagających warunkach

Omron ocenia E2E-X10ME1 w zakresie 125 ° C od -40 ° C do +85 ° C, co jest szersze niż 95 ° C w standardowym E2E. To rozszerzone oceny ma znaczenie w dwóch kierunkach.

Na zimnym krańcu -40°C jest progem do niezawodnego uruchamiania urządzeń elektronicznych na zewnątrz w kanadyjskich zimach, w instalacjach przemysłowych w Arktyce,i chłodniczych pomieszczeń chłodniczych jeżeli czujnik jest określony w temperaturze -25°C, a temperatura środowiska spada w nocy zimowej do -35°C, standardowy czujnik może nie działać w porannym uruchomieniu.

Na gorącym krańcu +85°C obejmuje warunki otoczenia w bezpośredniej bliskości pieców do obróbki cieplnej, prasy kujące, odlewarki i piece przemysłowe, w których potrzebne jest wykrywanie położenia maszyny.

Szczególnie w odniesieniu do wykonania odległości wykrywania Omron określa, że zmiana temperatury zmienia punkt przełączania o ± 10% w zakresie od -25°C do +70°C, o którym mowa w 23°C.Oznacza to, że przy ekstremalnych temperaturach E2E-X10ME1 działa w zakresie, zmiana odległości wykrywania jest czynnikiem decydującym o projektowaniu luk instalacyjnych odległość ustawienia 8 mm (80% nominalnych 10 mm) zapewnia odpowiedni margines dla zmienności termicznej.

Częste pytania

P1: Jak przewód wyjściowy E2E-X10ME1 NPN do standardowego sterownika PLC?

Trójprzewodowe połączenie NPN: brązowy przewód do +12 ̇24 V zasilacza prądu stałego, niebieski przewód do zasilania zwykłego (0 V), czarny przewód wyjściowy do cyfrowego terminala wejściowego PLC NPN.

Kiedy żelazny cel wchodzi w pole czujnika 10 mm, tranzystor wyjściowy NPN przeprowadza czarny przewód ciągnie terminal wejściowy PLC w kierunku 0V,a sterownik PLC rejestruje wejście logiki 1 (dla kart wejściowych NPN skonfigurowanych do logiki zatopienia). Kiedy nie ma celu, wyjście jest otwarte

P2: Jaki jest wymóg strefy wolnej od metali dla M18 bez osłony E2E-X10ME1?

Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.

Przewód na uchwyt musi odpowiadać przędzu M18 i otaczająca go powierzchnia metalowa musi być cofnięta za końcówką czujnika co najmniej o średnicę nadwozia (18 mm) z każdej strony.Brak utrzymania tej strefy zmniejsza skuteczną odległość odczuwania, ponieważ otaczający metal pochłania nieobrobione boczne pole.

P3: Zakres napięcia roboczego wynosi 10 ‰ 40V, ale napięcie zasilania wynosi 12 ‰ 24V ‰ jaka jest różnica?

Napięcie zasilania (12 ‰ 24 V) jest zalecanym nominalnym zakresem pracy dla stabilnej, określonej wydajności.

zakres napięcia roboczego (10 ∼ 40 V) jest zakresem bezwzględnym, w którym czujnik działa bez uszkodzenia,pokrywające obciążenia kolejowe (poniżej 12 V) i wycieczki powyżej 24 V (takie jak rozładowane zapasy lub przejściowe).

Działanie powyżej 24 V lub poniżej 12 V w sposób ciągły wykracza poza specyfikację wydajności Omron dla dokładności przełączania, ale w granicach przeżycia.,charakterystyczna wydajność.

P4: Czy E2E-X10ME1 wykrywa cele aluminiowe w zakresie 10 mm?

Aluminium ma współczynnik korekty około 0,3 ‰ 0,4 × dla czujników M18 bez osłony,o średnicy nieprzekraczającej 10 mm,.

W przypadku E2E-X10ME1 w przypadku celów aluminiowych odstęp instalacyjny powinien mieścić się w granicach 3 mm ‡ dobrze w granicach odległości ustawienia 8 mm ‡ w celu zapewnienia niezawodnego wykrywania.przed ustawieniem pozycji czujnika zawsze sprawdzać rzeczywistą odległość przełączania z specyficzną stopą i geometrią w warunkach instalacji.

P5: Pojemność zużycia prądu wynosi 13 mA, a pojemność przełączania 200 mA ̇ czy pojemność prądu zasilającego może pokryć obie?

Tak, są to oddzielne wartości prądu. 13mA jest wewnętrznym prądem pobranym przez czujnik z zasilania (zawsze obecny podczas zasilania).

200 mA jest maksymalnym prądem, który może przepływać przez tranzystor wyjściowy, gdy wyjście jest aktywne (detekcja celu).

W praktyce większość obciążeń jest znacznie mniejsza niż 200 mA,a całkowite zapotrzebowanie na prąd zasilania jest bliższe 50 ̇ 100 mA na czujnik w zależności od podłączonego obciążenia.
