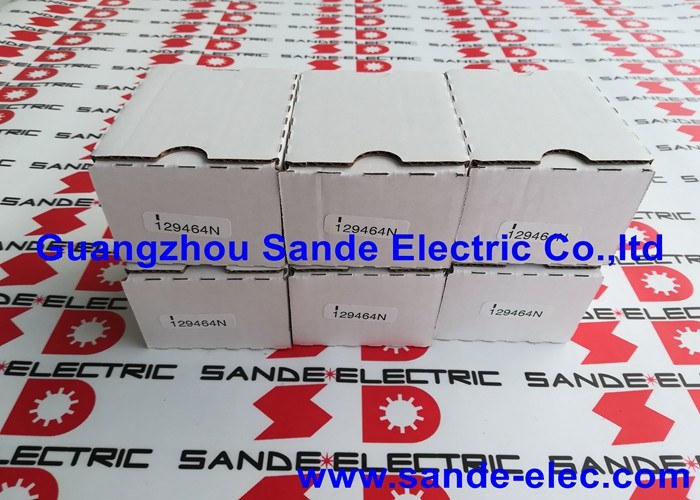

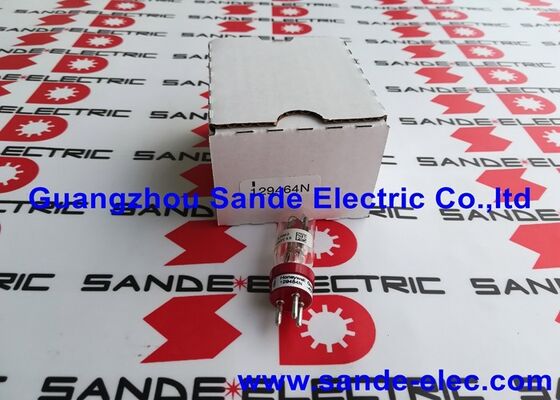

Honeywell 129464N czujnik ognia lampy UV nowy i bezpłatna dostawa

Honeywell 129464N ∙ UV Sensing Tube ∙ Zastąpienie detektorów płomieni C7035 i C7061, od -40 do +250°F

Przegląd

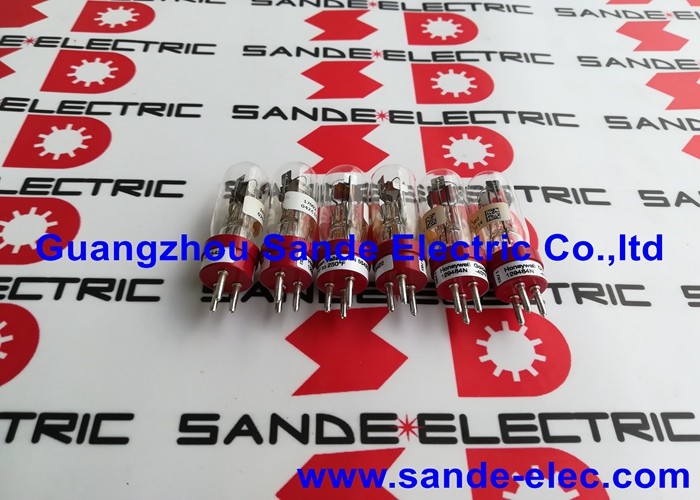

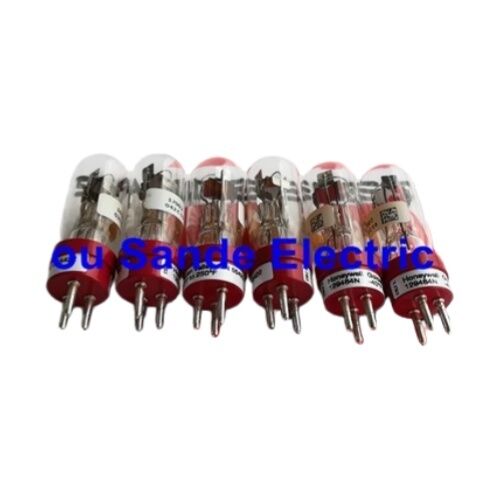

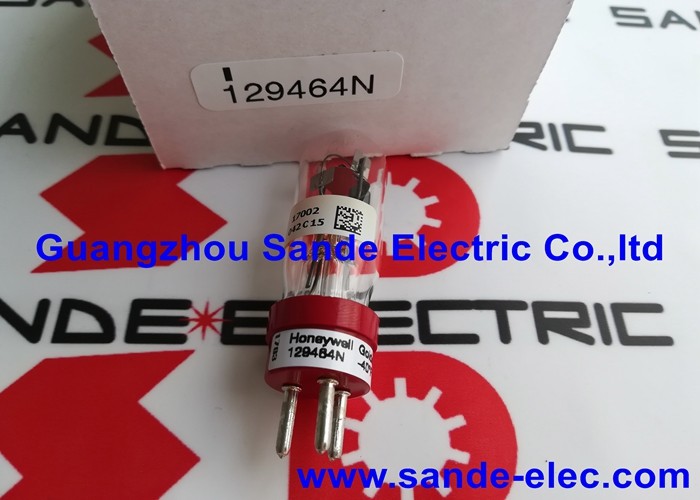

W sprawieHoneywell 129464Njest rurą wykrywającą promieniowanie UV stosowaną wewnątrz czujników płomieni UV C7035 MiniPeeper i C7061i innych płomieni węglowodorów i sygnalizuje obecność lub brak płomieni do podłączonego urządzenia sterującego palnikiem.

W przypadku, gdy wykrywająca rurka w zainstalowanym czujniku płomieni C7035 lub C7061 osiąga koniec okresu eksploatacji,129464N to oryginalny urządzenie zastępcze Honeywell, które przywraca czułość detektora do określonej czułości UV bez wymiany całego zestawu detektorów..

129464N odróżnia się od powiązanego 129464M przez swoją temperaturę: 129464N jest oceniany do -40 ° F,rozszerzenie zastosowania do instalacji zewnętrznych i pomieszczeń nieogrzewanych sprzętem w chłodnych klimatach, w których niższa granica 0 °F 129464M byłaby niewystarczająca.

Obie rury służą jednakowemu detektoru C7035; 129464N jest dodatkowo kwalifikowany do C7061, który obejmuje zastosowania w ciągłym działaniu przemysłowych palników w piecach, suszarkach,i instalacje przetwórstwa cieplnego.

Wykrywanie płomieni UV jest technologią czujników odpowiednią do płomieni gazu i ropy naftowej emitujących promieniowanie UV w zakresie długości fali 185-260 nm.

Rurka czujnika reaguje na fotony UV – przekształcając ich uderzenie w sygnał elektryczny, który elektronika detektora interpretuje jako obecność płomienia.

Światło słoneczne, lampy żarówki i większość sztucznych źródeł światła, które mogą powodować fałszywe sygnały na fotokomórkach widzialnego widma, nie emitują promieni UV w zakresie krytycznym,wprowadzenie selektywności czujników UV w odniesieniu do płomieni spalania w dobrze zaprojektowanych instalacjach.

Główne specyfikacje

Platforma C7035 i C7061 Where the 129464N is Used

C7035 MiniPeeper:C7035 to kompaktowy analogowy czujnik płomienia UV firmy Honeywell przeznaczony do zastosowań w palnikach o przerywanej pracysystemy spalania i lekkie przemysłowe, które włączane i wyłączane są w czasie normalnej pracy.

W każdym cyklu detektor musi widzieć, że palnik zapala się niezawodnie.

C7035 jest stosowany z Honeywell 7800-series i równoważnymi jednostkami sterującymi palnikami, zapewniając element czujnika UV, który sygnalizuje jednostce sterującej, czy ustalono spalanie.

C7061 Detektor płomieni UV:C7061 rozszerza nadzór nad płomieniem UV na płomienie przemysłowe w ciągłym obsłudze, duże płomienie gazowe, olejowe i dwupaliwowe w piecach przemysłowych, suszarkach, piecachi instalacji przetwarzania cieplnego, w których palnik działa nieprzerwanie, a nie cyklicznie.

C7061 posiada możliwość dynamicznej samokontroli, which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.

Oba typy detektorów wykorzystują rurę 129464N jako element wrażliwy na promieniowanie UV.

Rurka jest zaprojektowana do usuwania i wymiany bez zakłócania optycznego ustawienia detektora. Procedura wymiany obejmuje otwarcie obudowy detektora.usuwanie starej rurki z gniazda, a następnie wprowadzenie w miejsce 129464N.

Niniejsza konstrukcja wymienna w polu oznacza rurę wykrywającą promieniowanie UV, która osiągnęła koniec okresu eksploatacji lub została uszkodzona przez ciepło, wibracje,lub naprężenie elektryczne nie wymaga wymiany całego zestawu detektorów z jego wyposażeniem montażowym i rurą widzenia.

Żywotność rur czujników UV i wyzwalacze wymiany

Rury czujników UV mają skończoną żywotność, którą Honeywell określa w godzinach pracy,ponieważ materiał wrażliwy na promieniowanie UV w rurze (zwykle konstrukcja z wyładowaniem gazowym lub fotocelle) podlega stopniowej degradacji przy kumulacyjnym narażeniu na promieniowanie UV i cyklu elektrycznym.

Rurka, która osiągnęła koniec życia może wykazywać zmniejszoną wrażliwość wymagającą jaśniejszego płomienia do uruchomienia detektora przed całkowitą awarią i powodującą uciążliwe wyłączenia lub, co bardziej krytyczne,umożliwiające niewykrytą utratę płomienia.

Praktyczne wskaźniki konieczności wymiany 129464N: sterowanie palnikiem rejestruje wzrost awarii zapłonu lub blokady "bez płomienia" na palniku, który niezawodnie się zapala w wyniku niezależnych badań;miernik sygnału UV na detektorze wykazuje tendencję spadkową w trakcie kolejnych kontroli konserwacyjnych; lub detektor zgromadził godziny pracy określone w dokumentacji konserwacyjnej C7035 lub C7061.

W ciągłym działaniu z aktywnym dynamicznym samokontrolem C7061,uszkodzona rurka zostanie wykryta przez mechanizm samokontroli i wygeneruje alarm serwisowy przed zagrożeniem funkcji nadzoru płomienia.

Kompatybilność paliwa palącego

Wykrywanie płomieni UV jest kompatybilne z większością płomieni spalinowych: gaz ziemny, LPG, ropa naftowa, wodór i inne paliwa zawierające węgiel lub wodór emitują promieniowanie UV w zakresie wykrywania.

129464N nie dokonuje dyskryminacji między rodzajami paliwa na poziomie wykrywania fotonów;zgodność ogólnego systemu zarządzania palnikiem dla określonych paliw jest określona przez jednostkę sterującą palnikiem i konstrukcję palnika;, a nie przez samą rurę czujników UV.

Częste pytania

P1: Skąd mam wiedzieć, kiedy rurę UV 129464N należy wymienić?

Podstawowymi wskaźnikami są: zmniejszenie siły sygnału UV podczas kolejnych kontroli konserwacji (za pomocą wskaźnika poziomu sygnału detektora lub miernika UV),zwiększone wskaźniki awarii zapłonu lub blokady na palniku, który wcześniej był niezawodny, oraz skumulowanych godzin pracy osiągających interwał wymiany określony w instrukcji obsługi technicznej C7035 lub C7061.

Niektóre przemysłowe programy konserwacji wymieniają rurę UV w ustalonych odstępach czasu typicznie raz do roku w przypadku palników piecowych o ciągłym działaniu bez względu na pozorny stan,w celu zapobiegania nieplanowanym wyłączeniom.

P2: Jaka jest różnica między 129464N a 129464M?

Obie są rurami do wykrywania promieniowania UV dla detektora C7035.129464N rozszerza niższą granicę temperatury do -40 ° F i jest dodatkowo kwalifikowany do wykrywania płomieni C7061.

Wybierz 129464N dla instalacji zewnętrznych, pomieszczeń wyposażenia w zimnym klimacie i wszystkich zastosowań C7061.

P3: Czy 129464N może być używany w detektorze innym niż C7035 i C7061?

129464N jest specyfikowany dla detektorów C7035 i C7061. Zakres detektorów płomieni Honeywell obejmuje inne modele detektorów UV (C7012, C7024, C7027, C7076), które wykorzystują różne rurki UV 191053, 129464M,lub rury specyficzne dla modelu.

Wykorzystanie 129464N w detektorze, dla którego nie został zaprojektowany, może skutkować nieprawidłowym dopasowaniem gniazda, różnymi właściwościami wrażliwości na promieniowanie UV lub niezgodnością z elektroniką detektora.Zawsze sprawdzaj dokładny model detektora przed zamówieniem rury zastępczej.

P4: Jak 129464N jest zainstalowany w C7035 lub C7061?

Z bezpiecznym wyłączeniem systemu palnika, odizolowanym od paliwa i zasilania elektrycznego, a detektor schłodzony do bezpiecznej temperatury obsługi,obudowa detektora jest otwierana zgodnie z instrukcją obsługi C7035/C7061..

Stara rurka jest usuwana z gniazda i 129464N wstawiana na miejsce z prawidłową orientacją zgodnie z instrukcją obsługi.

Mieszkanie jest zamknięte.i detektor jest testowany funkcjonalnie weryfikując, czy poziom sygnału UV i czas reakcji spełniają określone parametry detektora przed ponownym uruchomieniem systemu palnika.

P5: Czy 129464N działa z systemami sterowania palnikami serii Honeywell 7800?

129464N jest elementem czujnika wewnątrz czujników płomieni C7035 i C7061, które są kwalifikowane do użytku z urządzeniami sterującymi palnikami Honeywell serii 7800.Sama rurka czujnika nie jest bezpośrednio podłączona do sterowania palnikiem, ale do elektroniki detektora., który następnie łączy się z kontrolą palnika.

Kompatybilność serii 7800 zależy od modelu detektora C7035 lub C7061 i konkretnej jednostki sterującej palnikiem;weryfikacja zgodności detektora z systemem sterowania z dokumentacji Honeywell dotyczącej wyboru systemu dla konkretnego zastosowania;.
