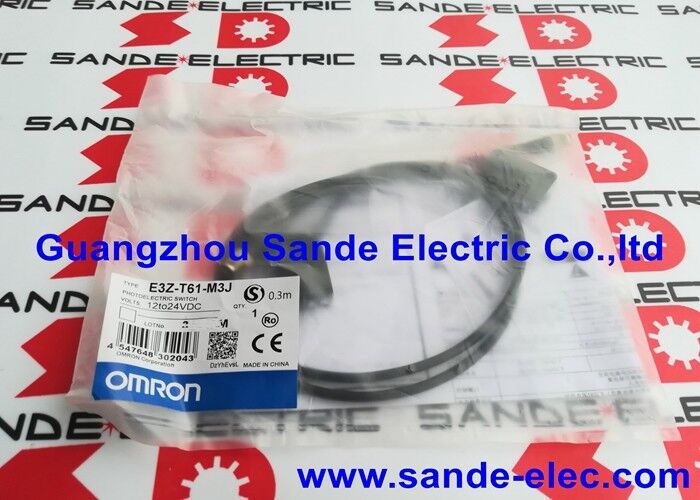

OMRON Przełącznik fotoelektryczny E3Z-T61-M3J E3ZT61M3J 12-24VDC

Omron E3Z-T61-M3J | Zestaw czujnika fotoelektrycznego z wiązką przerywaną — 15m, podczerwień 870nm, NPN, Light-ON/Dark-ON, 12–24VDC, IP67, przewód M8 4-pin 0,3m

Przegląd

Zestaw Omron E3Z-T61-M3J to zestaw czujnika fotoelektrycznego z wiązką przerywaną z kompaktowej serii E3Z, wyposażony w złącze M8 4-pinowe i przewód o długości 0,3 metra.

Sufiks M3J identyfikuje ten konkretny wariant połączenia w rodzinie produktów E3Z-T61: prostokątna obudowa PBT o szerokości 10,8 mm, dioda LED na podczerwień 870 nm, zasięg wykrywania 15 metrów i wyjście przełączające NPN są takie same jak we wszystkich wariantach E3Z-T61; M3J zapewnia interfejs M8 4-pinowy zamiast standardowego fabrycznie podłączonego kabla (sufiks 2M) lub alternatywy w postaci przewodu M5J 3-pinowego.

Seria E3Z sprzedała ponad milion sztuk rocznie na całym świecie — wolumen produkcji odzwierciedla jej ugruntowaną pozycję jako podstawowego wyboru do wykrywania wiązką przerywaną w automatyce pakowania, systemach przenośników, obsłudze materiałów i obróbce maszynowej.

Połączenie odległości wykrywania 15 metrów, obudowy o szerokości 10,8 mm i czasu reakcji 1 ms w obudowie PBT z uszczelnieniem IP67 daje E3Z-T61 parametry, które trudno dorównać w tej cenie, dlatego czujnik pojawia się wielokrotnie zarówno w nowych projektach maszyn, jak i jako zamiennik w istniejących instalacjach.

Zestaw z wiązką przerywaną składa się z dwóch jednostek: nadajnika (wariant E3Z-T61-L) i odbiornika (wariant E3Z-T61-D), zamontowanych po przeciwnych stronach strefy detekcji. Nadajnik emituje ciągłą, modulowaną wiązkę podczerwieni; odbiornik stale monitoruje poziom odbieranego sygnału.

Gdy nieprzezroczysty obiekt wejdzie na ścieżkę wiązki i przerwie ją, odbierany sygnał spadnie poniżej progu, a wyjście NPN w odbiorniku przełączy się. Nadajnik wymaga jedynie podłączenia zasilania — brak wyjścia sygnałowego, brak połączenia z PLC.

Całe przetwarzanie sygnału i przełączanie wyjść znajduje się w jednostce odbiornika.

Kluczowe specyfikacje

Wykrywanie wiązką przerywaną na 15 metrów — dlaczego zasięg ma znaczenie

W wykrywaniu fotoelektrycznym konfiguracja z wiązką przerywaną osiąga największy możliwy zasięg wykrywania dla danej mocy diody LED i rozmiaru obudowy. Wiązka podróżuje w jednym kierunku od nadajnika do odbiornika bez kary podwójnego tłumienia światła odbitego.

Na dystansie 15 metrów E3Z-T61 obejmuje strefy detekcji, do których większość czujników dyfuzyjno-odbiciowych nie jest w stanie się zbliżyć — model dyfuzyjno-odbiciowy E3Z obejmuje 1 metr z tej samej obudowy — i robi to bez potrzeby stosowania elementów odblaskowych, których wymaga wykrywanie retrorefleksyjne po przeciwnej stronie strefy.

Dla dużych obszarów maszyn, drzwi przemysłowych, szerokich stref przenośników i wykrywania pojazdów w alejkach magazynowych, 15 metrów obejmuje pełny przekrój z jednej pary czujników. Ślad montażowy jest minimalny — jedna obudowa o szerokości 10,8 mm po każdej stronie — bez elementów na ścianach strefy detekcji między dwoma punktami montażu.

Specyfikacja 15 metrów dotyczy braku mgły, dymu lub cząstek stałych na ścieżce wiązki.

W środowiskach z mgłą płynu do obróbki skrawaniem, kurzem lub parą, efektywna odległość wykrywania jest zmniejszona.

Jednoobrotowa regulacja czułości pozwala operatorowi na zwiększenie czułości do maksimum w celu skompensowania zanieczyszczonej ścieżki wiązki, a wskaźnik stabilności potwierdza, że pozostał wystarczający margines sygnału do niezawodnego przełączania.

Przewód M8 4-pinowy (M3J) — szybkie połączenie, kompaktowy profil

Złącze M8 4-pinowe w wariancie M3J zapewnia standardowy, odłączalny w terenie interfejs o średnicy złącza 8 mm. W porównaniu do fabrycznie podłączonego kabla o długości 2 metrów (E3Z-T61 2M), przewód o długości 0,3 metra zmniejsza masę kabla przy korpusie czujnika — zaleta w miejscach montażu narażonych na wibracje lub tam, gdzie czujnik jest zamontowany w ciasnej przestrzeni, a prowadzenie kabla rozpoczyna się bezpośrednio za czujnikiem.

Od końca przewodu M8, standardowy kabel terenowy M8 4-pinowy prowadzi do panelu sterowania, skrzynki przyłączeniowej lub modułu I/O.

4-pinowe złącze M8 przenosi cztery przewody: brązowy (+V zasilanie), niebieski (0V wspólny), czarny (wyjście NPN) i biały (nieużywany w tej konfiguracji). W przypadku jednostki nadajnika aktywne są tylko piny zasilania.

W przypadku odbiornika, czarny przewód wyjściowy NPN jest podłączony do cyfrowego wejścia NPN sterownika PLC.

Średnica korpusu M8 to standardowy, kompaktowy rozmiar złącza terenowego — mniejszy niż M12 i odpowiedni dla obudowy E3Z o szerokości 10,8 mm, gdzie złącze M12 byłoby nieproporcjonalne do korpusu czujnika i trudniejsze do poprowadzenia w gęstych instalacjach czujników.

Wyjście NPN — logika zanurzeniowa dla wejścia PLC

Wyjście NPN z otwartym kolektorem w E3Z-T61-M3J jest standardowym uzupełnieniem kart wejściowych PLC specyfikacji japońskiej oraz systemów PLC wykorzystujących moduły wejściowe cyfrowe NPN (zanurzeniowe).

W połączeniu NPN, czarny przewód wyjściowy odbiornika jest podłączony do zacisku wejściowego PLC; tranzystor NPN, gdy przewodzi (obiekt w wiązce lub brak wiązki w zależności od trybu), ściąga zacisk wejściowy do 0V — PLC odczytuje to jako wejście logiczne 1.

Wyjście NPN obsługuje do 100 mA przez obciążenie, obejmując standardowe kanały wejściowe PLC (5–20 mA), lampki sygnalizacyjne, przekaźniki i małe cewki elektromagnesów bezpośrednio.

Specyfikacja napięcia szczątkowego — maks. 1V przy obciążeniach poniżej 10 mA, maks. 2V przy 10–100 mA — oznacza, że obciążenie widzi napięcie zasilania minus spadek napięcia szczątkowego, gdy wyjście przewodzi. Dla wejść PLC z minimalnym napięciem włączenia 11V przy zasilaniu 24V, 22V na zacisku wejściowym (24V minus 2V szczątkowe) jest znacznie powyżej progu.

IP67 + olejoodporny — gotowość do pracy w środowisku obrabiarek i pakowania

Omron określa stopień ochrony IP67 dla serii E3Z dzięki nowej technologii formowania wtryskowego zastosowanej w obudowie PBT — geometria obudowy jest formowana tak, aby uszczelniać wewnętrzną elektronikę bez oddzielnych uszczelek lub śrub pokrywy, które mogłyby się poluzować z czasem.

Oznaczenie olejoodporności rozszerza ochronę na oleje i chłodziwa w środowisku obrabiarek, gdzie ciągły kontakt z filmem olejowym jest normalnym stanem powierzchni czujnika, a nie okazjonalnym rozpryskiem.

Sama obudowa PBT jest odporna na większość olejów przemysłowych, chłodziw i rozpuszczalników czyszczących. W przypadku agresywnych chemikaliów — stężonych kwasów, rozpuszczalników chlorowanych lub specjalistycznych płynów do obróbki metali — dokumentacja Omron E3Z zawiera tabelę odporności chemicznej do weryfikacji zgodności przed instalacją.

FAQ

P1: E3Z-T61-M3J to zestaw — która jednostka łączy się z PLC i jak zasilany jest nadajnik?

Jednostka odbiornika generuje wyjście NPN i łączy się z wejściem PLC. Podłącz odbiornik: przewód brązowy do +12–24V DC, niebieski do 0V, czarny do zacisku wejściowego NPN PLC. Nadajnik wymaga jedynie zasilania: brązowy do +12–24V DC, niebieski do 0V.

Nadajnik nie generuje żadnego sygnału wyjściowego — biały przewód na złączu M8 nadajnika jest nieużywany. Zarówno nadajnik, jak i odbiornik pobierają z tej samej magistrali zasilania 24V DC, ale mają niezależne połączenia zasilania.

P2: Jak wybiera się tryby Light-ON i Dark-ON i kiedy każdy z nich jest używany?

Przełącznik trybu pracy znajduje się na korpusie odbiornika, dostępny za pomocą małego śrubokręta lub narzędzia do wyboru. Light-ON: wyjście aktywuje się po odebraniu wiązki (ścieżka niezakłócona).

PLC widzi stan WŁĄCZONY, gdy nic nie blokuje wiązki, i WYŁĄCZONY, gdy obiekt ją przerywa. Dark-ON: wyjście aktywuje się po przerwaniu wiązki. PLC widzi stan WŁĄCZONY, gdy obiekt jest wykrywany. Light-ON jest standardowym trybem wykrywania obiektów (wyjście przełącza się, gdy coś wejdzie w strefę).

Dark-ON nadaje się do potwierdzenia, że ścieżka jest wolna lub do zliczania przedmiotów przechodzących przez wiązkę (wyjście aktywuje się przy każdym przywróceniu wiązki).

P3: Czułość jest regulowana ręcznie za pomocą jednego obrotu — jak jest ustawiana podczas instalacji?

Po włączeniu zasilania nadajnika i jego wyrównaniu z odbiornikiem, potencjometr czułości jest początkowo ustawiany na maksimum. Wskaźnik stabilności (zielona dioda LED) potwierdza, czy istnieje wystarczający margines sygnału. Jeśli wskaźnik stabilności świeci się stale, margines sygnału jest wystarczający.

Jeśli miga, wymaga poprawy wyrównanie wiązki lub ścieżka wykrywania jest zanieczyszczona.

Zmniejszaj czułość tylko w przypadku fałszywego wyzwalania z odbić lub pobliskich obiektów — w większości czystych instalacji z wiązką przerywaną, maksymalna czułość jest prawidłowym ustawieniem, zapewniającym największy możliwy margines stabilności.

P4: Czy E3Z-T61-M3J można zainstalować na zewnątrz?

IP67 zapewnia całkowite wykluczenie pyłu i tymczasowe zanurzenie do 1 metra przez 30 minut — poziom ochrony jest odpowiedni dla miejsc na zewnątrz narażonych na działanie warunków atmosferycznych, które nie obejmują ciągłego strumienia wody lub zanurzenia.

Zakres temperatury pracy wynosi od −25°C do +55°C, co obejmuje szeroki zakres warunków otoczenia na zewnątrz. W przypadku instalacji arktycznych (poniżej −25°C), warianty złącza E3Z-T66/T86 mają rozszerzony dolny limit −40°C.

Bezpośrednie światło słoneczne skierowane w soczewkę odbiornika może zakłócać wykrywanie — zamontuj odbiornik tak, aby jego powierzchnia wykrywająca była skierowana z dala od bezpośredniego nasłonecznienia lub użyj odpowiedniego ekranowania.

P5: Standardowy obiekt wykrywania ma minimalną średnicę 12 mm — czy można wykrywać mniejsze obiekty?

Minimalny rozmiar 12 mm dotyczy pełnego zasięgu 15 metrów, gdzie przekrój wiązki w punkcie detekcji określa najmniejszy niezawodnie wykrywalny obiekt. Na krótszych dystansach instalacji można wykrywać mniejsze obiekty — na dystansie 1 metra obiekty o średnicy kilku milimetrów niezawodnie przerywają wiązkę.

Jeśli aplikacja wymaga wykrywania obiektów mniejszych niż 12 mm na dużym dystansie, do nadajnika i odbiornika można zamontować akcesoria z wąską szczeliną (zamawiane osobno), aby zdefiniować węższy przekrój wiązki, zmniejszając maksymalny zasięg wykrywania, ale zwiększając czułość na małe obiekty wzdłuż osi wiązki.
