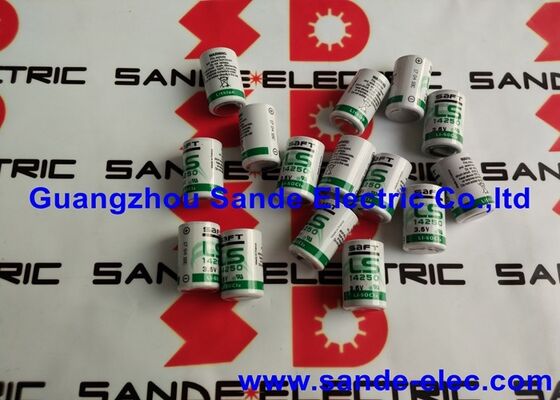

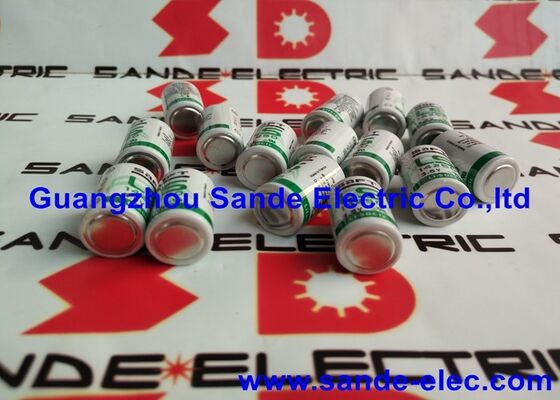

1425O 3,6V ER 14250 LS14250 Li-SOCL2 1/2AA 1200mAh bateria

LS14250 | Bateria litowo-chlorkowo-tionylowa Saft 1/2AA — 3,6 V / 1,2 Ah / Ø14,5×25 mm / od -60°C do +85°C / konstrukcja szpuli

Połowa rozmiaru, ta sama chemia — ogniwo Li-SOCl₂ 1/2AA firmy Saft

LS14250 to ogniwo litowo-chlorku tionylu firmy Saft w formacie 1/2AA — fizycznie o połowę mniejsze od standardowego ogniwa LS14500 w formacie AA (25 mm w porównaniu z 50,5 mm), ale wykorzystujące identyczny skład chemiczny Li-SOCl₂. Format 1/2AA pasuje do urządzeń o ograniczonej przestrzeni, w których nie można zmieścić całej długości AA, a jednocześnie zapewnia napięcie wyjściowe 3,6 V i wieloletnią żywotność, z której znany jest Li-SOCl₂.

LS14250 to nie tylko krótszy LS14500 — to odrębny produkt zaprojektowany i zoptymalizowany pod kątem określonych profili prądowych docelowych zastosowań: niski ciągły pobór prądu z okazjonalnymi impulsami o średnim natężeniu prądu.

Kluczowe dane techniczne

Konstrukcja szpulki — maksymalizacja energii w kompaktowym ogniwie

W modelu LS14250 zastosowano geometrię elektrody szpulowej — konstrukcję zoptymalizowaną pod kątem specyficznego profilu zastosowania ogniwa 1/2AA:

Koncentryczna konstrukcja elektrody:Anoda litowa otacza zewnętrzną część zespołu elektrody; elektrolit chlorku tionylu wypełnia przestrzeń pomiędzy; kolektor katody węglowej zajmuje środek. To koncentryczne rozmieszczenie maksymalizuje objętość materiału aktywnego w małej obudowie ogniwa o wymiarach 14,5 mm × 25 mm.

Maksymalna gęstość energii:Konstrukcja szpulowa mieści w dostępnej objętości więcej materiału aktywnego niż konstrukcja nawinięta spiralnie – zapewniając najwyższą możliwą gęstość energii w obudowie 1/2AA.

Optymalizacja szybkości od niskiej do umiarkowanej:Ogniwa szpulowe są zoptymalizowane pod kątem niskich prądów ciągłych (kilka µA dla obciążeń podstawowych) i umiarkowanych prądów impulsowych (do 150 mA dla komunikacji i odczytów czujników), które charakteryzują docelowe zastosowania LS14250.

Aplikacje

Inteligentne opomiarowanie mediów:Liczniki gazu, wody i energii elektrycznej wymagające żywotności baterii odpowiadającej okresowi serwisowania licznika — 10 do 15 lat bez wymiany baterii w niedostępnych lokalizacjach liczników mieszkalnych lub komercyjnych.

Bezprzewodowe czujniki bezpieczeństwa:Czujki PIR, styki drzwiowe i okienne, czujniki stłuczenia szkła i czujniki dymu w bezprzewodowych systemach bezpieczeństwa — zazwyczaj wymagają baterii o żywotności 5–10 lat przy minimalnej konserwacji.

Przemysłowy IoT i zdalny monitoring:Rejestratory temperatury, monitory drgań, czujniki ciśnienia i węzły monitorowania stanu w fabrykach i infrastrukturze – wdrażane w lokalizacjach o ograniczonym dostępie w celu okresowej konserwacji.

Kopia zapasowa pamięci Siemens SIMATIC S5:LS14250 został potwierdzony w tabeli porównawczej dla zastosowań baterii pamięci PLC Siemens S5 (odpowiednik 6ES5-980-0MA11) — utrzymanie pamięci RAM programu i danych w starszych sterownikach S5.

Kopia zapasowa zegara czasu rzeczywistego i pamięci:Systemy wbudowane i kontrolery przemysłowe wymagające stabilnego zasilania rezerwowego 3,6 V dla RTC i SRAM – gdzie współczynnik kształtu 1/2AA pasuje bezpośrednio do uchwytu baterii montowanego na płytce drukowanej.

Często zadawane pytania

P1: Jaki jest maksymalny prąd ciągły i impulsowy dla LS14250?

Konstrukcja szpulki LS14250 obsługuje ciągłe obciążenie podstawowe o wartości kilku µA i okresowe impulsy do około 5–150 mA przez krótki czas. Przekroczenie prądu impulsu 150 mA powoduje nadmierny spadek napięcia na wyższej rezystancji wewnętrznej ogniwa szpulki — rozmiar maksymalnie do ogniwa zwiniętego spiralnie lub dodanie superkondensatora w celu buforowania wyższych wymagań impulsowych.

P2: Jak LS14250 (1/2AA) wypada w porównaniu z LS14500 (AA) pod względem tego samego składu chemicznego?

LS14250 = 1,2 Ah przy 3,6 V, Ø14,5 × 25 mm. LS14500 = 2,6 Ah przy 3,6 V, Ø14,5 × 50,5 mm. LS14250 oferuje dokładnie połowę wysokości i około połowę pojemności. Wybierz LS14250, gdzie długość 25 mm 1/2AA pasuje do dostępnej przestrzeni; wybierz LS14500, w którym można zmieścić całą wysokość AA 50,5 mm i wymagana jest większa pojemność 2,6 Ah.

P3: Czy w LS14250 występują opóźnienia napięcia pasywacyjnego i czy ma to znaczenie w przypadku aplikacji do tworzenia kopii zapasowych pamięci?

Tak — po dłuższym przechowywaniu ogniwa Li-SOCl₂, w tym LS14250, tworzą warstwę pasywacyjną, która na krótko tłumi napięcie przy początkowym rozładowaniu. W przypadku aplikacji do tworzenia kopii zapasowych pamięci pobierających poziomy µA lub pojedynczego mA, zwykle nie stanowi to problemu — obciążenie pamięci jest tak niewielkie, że napięcie szybko wraca do normy. W przypadku zastosowań rozpoczynających się od wyższego zapotrzebowania na prąd bezpośrednio po podłączeniu akumulatora, krótkie wyładowanie kondycjonujące lub bufor superkondensatora eliminuje efekt pasywacji.

P4: Jakie są wymagania dotyczące wysyłki LS14250?

LS14250 zawiera chlorek tionylu litu — sklasyfikowany jako materiał niebezpieczny klasy 9 w transporcie lotniczym. Wysyłka lądowa jest zgodna ze standardowymi przepisami dotyczącymi baterii litowych. Ilości przekraczające limity zwolnienia wymagają zgłoszenia towarów niebezpiecznych UN3090/UN3091 w przypadku frachtu lotniczego — należy uzgodnić z przewoźnikiem prawidłowe oznakowanie i opakowanie w przypadku zamówień hurtowych.
