TADIRAN 3.6V 950mAh PLC Litium Servo Battery Pack TL-5101

TL-5101 | Bateria litowa Tadiran MBU 1/2AA — 3,6 V / 950 mAh / Li-SOCl₂ / od -55°C do +85°C / do 20 lat przechowywania

Tadiran TL-5101 — ogniwo 1/2AA serii MBU

TL-5101 to ogniwo litowo-chlorkowe tionylu firmy Tadiran z serii MBU (Memory Backup Unit) 1/2AA — zaprojektowane specjalnie do zastosowań o długiej żywotności i niskim poborze mocy, gdzie podtrzymanie pamięci i obsługa zegara czasu rzeczywistego dominują w budżecie energetycznym. Nazwa serii MBU nie jest przypadkowa: Tadiran opracował to ogniwo z podtrzymaniem pamięci jako głównym zastosowaniem, optymalizując konstrukcję szpuli, skład elektrolitu i uszczelnienie w celu zapewnienia wieloletniej ciągłej pracy w trybie gotowości.

Tadiran Batteries — izraelski producent przemysłowych ogniw litowych — od dziesięcioleci dostarcza TL-5101 na rynek elektroniki przemysłowej. Połączenie stabilnej mocy wyjściowej 3,6 V, bardzo niskiego samorozładowania i trwałości znamionowej do 20 lat sprawia, że ​​jest to jeden z produktów referencyjnych w kategorii 1/2AA Li-SOCl₂.

Kluczowe dane techniczne

Warianty terminala

TL-5101 jest dostępny w wielu konfiguracjach terminali dla różnych metod instalacji:

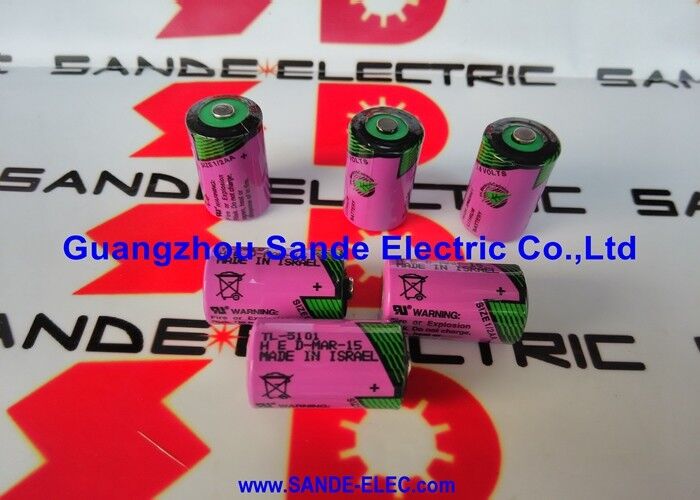

TL-5101/S:Góra guzikowa — standardowy zacisk stykowy do uchwytów na kuwety, wariant najpopularniejszy.

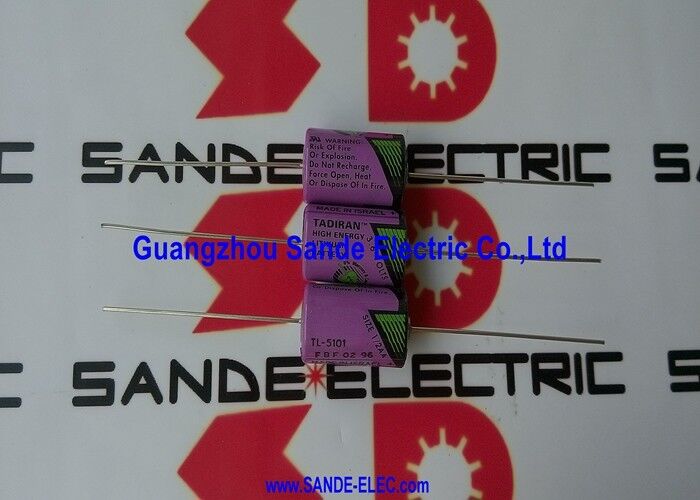

TL-5101/P:Kołki osiowe — montaż PCB z otworami przelotowymi w celu trwałej integracji z płytką PCB, z ogniwem ustawionym pionowo.

TL-5101/WD:Przewody — elastyczne przewody do podłączenia złącza lub listwy zaciskowej.

Ogniwo podstawowe i właściwości elektrochemiczne są identyczne we wszystkich wariantach — przyrostek wskazuje jedynie metodę zakończenia.

Aplikacje

Kopia zapasowa pamięci przemysłowej:Bezpośrednio odnoszące się do założeń projektowych serii MBU — pamięci SRAM i EEPROM w sterownikach PLC, CNC i sterownikach przemysłowych. Napięcie wyjściowe 3,6 V modułu TL-5101 odpowiada standardowemu napięciu zasilania pamięci CMOS SRAM używanej w tych zastosowaniach.

Zegary czasu rzeczywistego:Sprzęt przemysłowy wymagający dokładnego pomiaru czasu w okresach wyłączenia zasilania — TL-5101 utrzymuje działanie zegara RTC przez cały okres wyłączenia w celu rejestrowania partii, alarmów ze znacznikiem czasu i zaplanowanych operacji.

Inteligentne pomiary i AMR:Liczniki gazu, wody i energii elektrycznej w instalacjach mieszkalnych i komercyjnych — długi okres przechowywania miernika TL-5101 i szeroki zakres temperatur pozwalają na pracę licznika przez 10–20 lat bez dostępu do baterii.

Systemy bezpieczeństwa:Bezprzewodowe urządzenia zabezpieczające — czujki PIR, styki drzwiowe, czujniki stłuczenia szyby — wymagające żywotności baterii wynoszącej 5–10 lat przy minimalnej konserwacji.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy TL-5101 i LS14250 (Saft) w formacie 1/2AA Li-SOCl₂?

Obydwa są ogniwami Li-SOCl₂ 1/2AA. TL-5101 (Tadiran): 3,6 V, 950 mAh, 9,2 g. LS14250 (Saft): 3,6 V, 1200 mAh, lżejszy (porównywalna waga). TL-5101 ma 950 mAh w porównaniu do 1200 mAh w LS14250 — ogniwo Saft ma nieco większą pojemność. Obydwa są wymienne w większości aplikacji do tworzenia kopii zapasowych pamięci; przed wymianą potwierdzić wymagania dotyczące prądu i napięcia roboczego.

P2: Co oznacza oznaczenie serii MBU dla TL-5101?

MBU = Memory Backup Unit — klasa aplikacji, do której TL-5101 został specjalnie zoptymalizowany. Konstrukcja szpuli, skład elektrolitów i hermetyczne uszczelnienie zostały wybrane pod kątem ciągłego trybu czuwania przy niskim natężeniu prądu z okazjonalnymi obciążeniami impulsowymi, co odpowiada profilowi ​​prądu podtrzymania pamięci. Wskazuje, że wydajność komórki została sprawdzona pod kątem usługi tworzenia kopii zapasowych pamięci, a nie tylko do celów ogólnego zastosowania.

P3: Czy po dłuższym przechowywaniu w TL-5101 występuje opóźnienie napięcia pasywacyjnego?

Tak — podobnie jak w przypadku wszystkich ogniw Li-SOCl₂, TL-5101 podczas przechowywania tworzy warstwę pasywacyjną na anodzie litowej, powodując krótkotrwałe tłumienie napięcia przy początkowym rozładowaniu. W przypadku aplikacji do tworzenia kopii zapasowych pamięci pobierających prąd ciągły na poziomie µA, ogniwo zazwyczaj szybko się regeneruje. W przypadku zastosowań o wyższych wymaganiach dotyczących impulsów początkowych należy zastosować krótkie wyładowanie kondycjonujące przy niewielkim obciążeniu rezystancyjnym przed podłączeniem do wrażliwych obwodów pamięci.

P4: Jakie uznanie UL posiada TL-5101?

Model TL-5101 posiada certyfikat UL Component Recognition w ramach pliku MH 12193, co potwierdza, że ​​ogniwo spełnia wymagania UL dotyczące pierwotnych ogniw litowych stosowanych w przemysłowym i komercyjnym sprzęcie elektronicznym. Uznanie UL jest wymagane w wielu zastosowaniach przemysłowych, gdzie sam sprzęt posiada certyfikat UL, który zależy od komponentów znajdujących się w jego wnętrzu, spełniających obowiązujące normy.
