Serwo sterownik PLC AB Allen Bradley 1769-BA Bateria

Allen-Bradley 1769-BA | Zespół baterii litowej CompactLogix 3 V — 850 mAh / podtrzymanie pamięci / 1769-L23x / L3x

Bateria podtrzymująca program po wyłączeniu zasilania

Kontroler CompactLogix przechowuje program użytkownika i pamięć danych w pamięci SRAM zasilanej bateryjnie. W przypadku odłączenia lub awarii zasilania, ogniwo litowe 1769-BA przejmuje kontrolę, utrzymując program w nienaruszonym stanie przez cały czas jego ładowania. W przypadku braku baterii lub jej wyczerpania przerwa w zasilaniu – nawet krótka przerwa – powoduje utratę programu użytkownika przez sterownik. Maszyna powraca do stanu niezainicjowanego i nie uruchomi się ponownie, dopóki program nie zostanie ponownie załadowany.

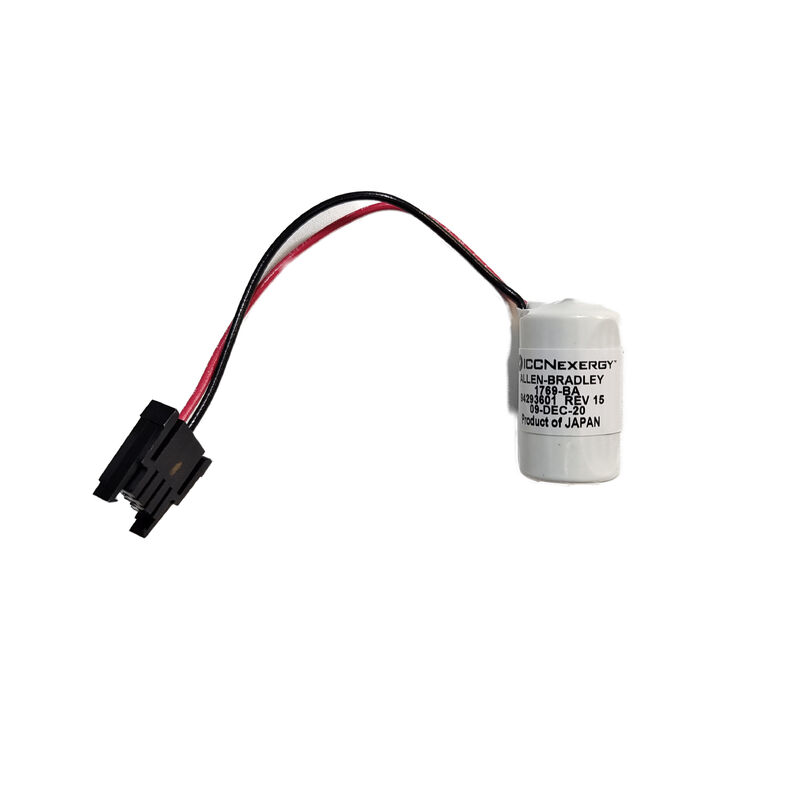

1769-BA to jednorazowe ogniwo litowe w obudowie z okablowaniem i 3-pinowym złączem. Instaluje się go bezpośrednio w komorze baterii na korpusie sterownika CompactLogix. Dioda BAT na kontrolerze zapala się, gdy poziom naładowania akumulatora jest bliski wyczerpania — jest to wskaźnik wymiany. Nie czekaj, aż dioda LED się włączy, a następnie odłóż wymianę na później; do czasu pojawienia się ostrzeżenia BAT nastąpił już znaczący zrzut.

Kluczowe dane techniczne

Procedura wymiany — utrzymuj zasilanie kontrolera

Jeśli to możliwe, wymień 1769-BA na włączony kontroler. Po włączeniu zasilania wewnętrzne kondensatory kontrolera przez krótki czas podtrzymują pamięć SRAM podczas wymiany baterii. Wymiana przy odłączonym zasilaniu sterownika grozi utratą danych, jeśli ładunek kondensatora jest niewystarczający, aby zniwelować czas wymiany. Działaj szybko — podłącz nowy akumulator przed odłączeniem starego, jeśli układ sterownika pozwala na połączenie równoległe podczas przezbrojenia.

1769-BA to akumulator przeznaczony dla sterowników CompactLogix serii 1769. Nie jest wymienny z akumulatorem 1747-BA (który obsługuje rodzinę SLC 500) ani innymi typami akumulatorów Allen-Bradley — przed instalacją należy sprawdzić numer części.

Często zadawane pytania

P1: Jak długo model 1769-BA wytrzymuje w użyciu?

Typowy okres użytkowania wynosi 3–5 lat w normalnych warunkach, chociaż temperatura pracy znacząco wpływa na żywotność — podwyższone temperatury otoczenia skracają żywotność baterii. Wymienić po upływie 3 lat lub wcześniej w ciągłym środowisku produkcyjnym lub natychmiast po włączeniu diody BAT na sterowniku.

Pytanie 2: Dioda BAT jest włączona. Jak pilna jest wymiana?

Wymień niezwłocznie — w ciągu kilku dni, a nie tygodni. Dioda BAT wskazuje, że akumulator został już rozładowany do niskiego progu. W momencie aktywacji diody LED pozostała pozostała pojemność, ale dalsze opóźnienie może spowodować osiągnięcie zera. Przerwa w zasilaniu przy całkowicie wyczerpanym akumulatorze powoduje natychmiastową utratę programu.

P3: Czy kontroler może działać normalnie bez baterii?

Tak – kontroler działa normalnie przy wyczerpanej baterii lub jej braku, pod warunkiem ciągłego zasilania. Bateria ma znaczenie tylko w przypadku przerwy w zasilaniu. Bez akumulatora jakikolwiek cykl zasilania (planowany lub przypadkowy) spowoduje usunięcie programu użytkownika z pamięci SRAM.

P4: Czy model 1769-BA jest wymienny z modelem 1747-BA?

Nie. Model 1747-BA jest przeznaczony dla rodziny sterowników SLC 500. Model 1769-BA jest przeznaczony dla CompactLogix. Są to dwa różne modele z różnymi złączami. Użycie akumulatora niewłaściwego dla platformy może spowodować nieprawidłowe osadzenie, nieprawidłowe napięcie lub zawodne tworzenie kopii zapasowych pamięci. Upewnij się, że numer części odpowiada specyfikacji komory baterii zainstalowanego kontrolera.

P5: Jak należy utylizować zużyte baterie 1769-BA?

Baterii litowych nie wolno wyrzucać do śmieci ogólnych. Postępuj zgodnie z lokalnymi przepisami dotyczącymi utylizacji baterii litowych — większość gmin i zakładów przemysłowych posiada programy recyklingu lub utylizacji baterii litowych. Nie wolno spalać, przekłuwać ani zwierać zużytego ogniwa litowego.
