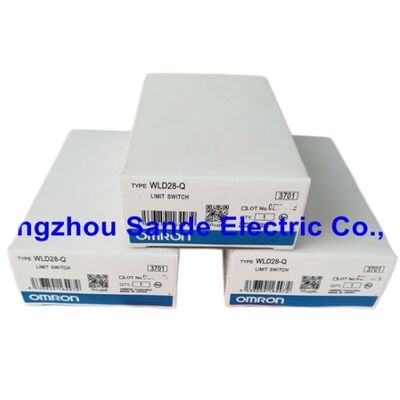

Nowy przełącznik limitowy Omron WLD28-Q WLD28Q bezpłatna dostawa szybka dostawa

Omron WLD28-Q | Uniwersalny wyłącznik krańcowy — sprężyna śrubowa (średnica 6,5 mm × 140 mm), mechanizm zatrzaskowy, SPST-NO + SPST-NC, 10A/500VAC, samopowracający, IP67

Przegląd

Wyłącznik krańcowy uniwersalny serii WL, wariant z siłownikiem w postaci sprężyny śrubowej Omron WLD28-Q to korpus WL28 wyposażony w sprężynę śrubową ze stali nierdzewnej o średnicy drutu 6,5 mm i całkowitej długości 140 mm. Zapewnia on wszechkierunkowy siłownik, który ugina się pod wpływem kontaktu z dowolnego kierunku bocznego i samoczynnie powraca do pozycji neutralnej po usunięciu siły nacisku.

Wewnętrzny mechanizm zatrzaskowy w korpusie wyłącznika zapewnia czyste przełączanie styków zredukowane do minimum drgań, niezależnie od prędkości zbliżania się elementu uruchamiającego — od wolno poruszającego się stołu maszyny po szybko cyklujący popychacz przenośnika.

Seria WL to główna linia Omron do uniwersalnego wykrywania pozycji maszyny za pomocą kontaktu fizycznego.

Podczas gdy czujniki indukcyjne i fotoelektryczne w dużej mierze zastąpiły wyłączniki krańcowe w nowych projektach do standardowego wykrywania obecności/braku, seria WL nadal znajduje aktywne zastosowanie w kontekstach, w których kontakt fizyczny jest właściwą metodą detekcji: wykrywanie części elastycznych lub miękkich, gdzie wyłącznik musi fizycznie uginać się wraz z celem, zamiast wykrywać metal w szczelinie, elementy uruchamiające, gdzie kierunek zbliżania jest zmienny lub wszechkierunkowy, oraz instalacje, w których elastyczny skok sprężyny umożliwia wykrywanie celów, które uszkodziłyby sztywny popychacz lub rolkę.

Siłownik w postaci sprężyny śrubowej jest cechą specyficzną, która definiuje ten wariant w rodzinie produktów WLD28.

Sprężyna ze stali nierdzewnej zapewnia odporność na korozję w środowiskach chłodziwa i oleju, a długość sprężyny 140 mm zapewnia duży zakres aktywacji — sprężyna ugina się i uruchamia wewnętrzny wyłącznik na znacznie dłuższym skoku niż jest to możliwe w przypadku popychacza lub rolki.

Ten wydłużony skok aktywacji jest cenny do wykrywania przejeżdżających celów, gdzie zbliżanie nie jest precyzyjnie kontrolowane, lub gdzie powtarzalność pozycjonowania maszyny jest niewystarczająca do zagwarantowania niezawodnego uruchomienia popychacza o krótkim skoku.

Kluczowe specyfikacje

Siłownik w postaci sprężyny śrubowej — wszechkierunkowy kontakt pod dowolnym kątem

Sprężyna śrubowa jest najbardziej wszechstronnym siłownikiem w serii WL. W przeciwieństwie do popychacza rolkowego (uruchamiany tylko przy zbliżaniu pionowym/osiowym) lub dźwigni rolkowej (uruchamiany na zdefiniowanej płaszczyźnie obrotu), sprężyna śrubowa akceptuje uruchomienie z dowolnego kierunku bocznego — sprężyna ugina się pod wpływem siły z dowolnego kąta i wewnętrznie uruchamia wyłącznik zatrzaskowy pod zdefiniowanym kątem ugięcia, niezależnie od kierunku, z którego pochodziła siła.

Ta wszechkierunkowa charakterystyka eliminuje wymaganie wyrównania, które sprawia, że inne typy siłowników są zależne od precyzyjnej geometrii zbliżania się celu.

Sprężyna ze stali nierdzewnej o średnicy drutu 6,5 mm zapewnia wytrzymałość materiału i odporność na korozję w warunkach przemysłowych.

Całkowita długość sprężyny 140 mm tworzy strefę aktywacji wynoszącą około 100 mm+ użytecznego skoku — cel przejeżdżający w dowolnym miejscu w tej strefie ugina sprężynę i uruchamia wyłącznik, zapewniając duży zakres detekcji wzdłuż długości sprężyny, czego nie mogą zapewnić siłowniki popychaczowe.

W zastosowaniach takich jak wykrywanie wyrzucania części na prasach, wykrywanie zablokowania przenośnika, gdzie produkt może naciskać z dowolnego kierunku, wykrywanie przerw w taśmie na urządzeniach procesów ciągłych oraz wykrywanie obecności elastycznych komponentów, które nie mogą naciskać sztywnego siłownika, elastyczna, wszechkierunkowa reakcja sprężyny jest kluczową cechą.

Mechanizm zatrzaskowy — niezawodne przełączanie niezależne od prędkości zbliżania

Mechanizm zatrzaskowy magazynuje energię w sprężynie do momentu osiągnięcia zdefiniowanego punktu wyzwalania, a następnie szybko ją uwalnia — przełączając styki z dużą prędkością, niezależnie od tego, jak wolno lub szybko została zastosowana siła uruchamiająca.

Ta niezależność od prędkości jest kluczowa z dwóch praktycznych powodów.

Po pierwsze, wolno poruszające się elementy uruchamiające — stół hydrauliczny poruszający się z prędkością 1 mm/min, ręczny przyrząd pozycjonujący — przykładają siłę do wyłącznika tak wolno, że prosty styk sprężynowy stopniowo przechodziłby przez strefę przełączania, powodując przedłużony okres drgań styków lub łuku elektrycznego na powierzchniach styków. Mechanizm zatrzaskowy eliminuje to, zapewniając, że styk przechodzi od otwartego do zamkniętego (lub od zamkniętego do otwartego) w mikrosekundach, niezależnie od prędkości elementu uruchamiającego.

Po drugie, mechanizm zatrzaskowy zapewnia stałą siłę i nacisk styku w pełnym zakresie prędkości roboczych i temperatur.

Powtarzalność punktu przełączania — histereza mechaniczna między pozycją włączenia i wyłączenia — jest wąska i przewidywalna, dlatego Omron precyzyjnie określa wymiar wstępnego skoku (zazwyczaj 1,7 mm dla wariantów z popychaczem rolkowym WLD28).

SPST-NO + SPST-NC — 2-obwodowy podwójny przełom

Konfiguracja styków zapewnia jeden obwód normalnie otwarty i jeden obwód normalnie zamknięty z jednego korpusu wyłącznika, każdy zrealizowany jako podwójny przełom — styk przerywa obwód w dwóch punktach jednocześnie.

Styki z podwójnym przełomem zapewniają dwukrotnie większą odległość przerwania łuku w porównaniu do styków z pojedynczym przełomem przy tym samym skoku styku, dlatego seria WL osiąga znamionowy prąd 10A/500VAC/600VAC w kompaktowym korpusie wyłącznika.

W obwodach sterowania maszynami dostępność zarówno styków NO, jak i NC z jednego korpusu wyłącznika jest standardową konfiguracją do blokowania pozycji: styk NO potwierdza pozycję uruchomioną do sterownika PLC (zamyka się po ugięciu sprężyny), podczas gdy styk NC otwiera się w tym samym czasie — zapewniając działanie przełączające, które może jednocześnie zasilać jeden obwód i odłączać zasilanie drugiego za pomocą jednego uruchomienia wyłącznika.

Często zadawane pytania

P1: Sprężyna jest opisana jako "samopowracająca" — co to oznacza w praktyce?

Samopowracający oznacza, że siłownik powraca do swojej neutralnej (swobodnej) pozycji pod wpływem siły sprężyny, gdy element uruchamiający się wycofa, a styki jednocześnie powracają do swojego pierwotnego stanu (NO otwiera się, NC zamyka).

Nie ma działania zatrzaskowego ani podtrzymującego — wyłącznik nie utrzymuje stanu uruchomienia po usunięciu siły uruchamiającej.

Jest to standardowa konfiguracja do wykrywania pozycji: wyłącznik jest uruchamiany tylko wtedy, gdy cel naciska na sprężynę, a styk powraca do stanu spoczynkowego, gdy tylko cel się wycofa.

P2: Jaka jest różnica między 2-obwodowym podwójnym przełomem a standardowym SPDT z pojedynczym przełomem?

Standardowy SPDT (single pole double throw) przełącza jeden wspólny zacisk między dwoma stykami — jeden biegun, dwie pozycje.

Konfiguracja styków 2-obwodowych z podwójnym przełomem w WLD28-Q zapewnia dwa oddzielne, niezależne obwody: jeden obwód SPST-NO (single pole single throw, normalnie otwarty) i jeden obwód SPST-NC (single pole single throw, normalnie zamknięty), każdy z działaniem podwójnego przełomu.

Dwa obwody przełączają się jednocześnie, ale są elektrycznie odizolowane od siebie. Pozwala to obwodom NO i NC na przełączanie różnych napięć lub obwodów niezależnie, w przeciwieństwie do SPDT, gdzie oba przełączniki dzielą wspólny zacisk.

P3: Przy 10A/500VAC, czy WLD28-Q może bezpośrednio przełączać obwody silników?

Znamionowy prąd rezystancyjny 10A dotyczy obciążeń nieindukcyjnych (rezystancyjnych) przy 250VAC. W przypadku obciążeń silnikowych prąd rozruchowy przy uruchamianiu silnika (zazwyczaj 6-krotność prądu pełnego obciążenia) musi mieścić się w znamionowym prądzie udarowym wyłącznika, a trwałość styków przy prądzie obciążenia silnika jest niższa niż znamionowa żywotność elektryczna rezystancyjna wynosząca 750 000 cykli.

W przypadku przełączania małych silników (o mocy ułamkowej) możliwe jest bezpośrednie przełączanie z odpowiednim obniżeniem parametrów.

W przypadku większych silników pośredni stycznik chroni styki wyłącznika krańcowego i jest to standardowa praktyka.

P4: Stalowa sprężyna ma długość 140 mm — jak jest zamocowana do korpusu wyłącznika?

Sprężyna śrubowa jest mocowana do korpusu WLD28 w części głowicy, gdzie podstawa sprężyny styka się z mechanizmem uruchamiającym wyłącznika. Ugięcie sprężyny w dowolnym kierunku bocznym przenosi siłę na wewnętrzny mechanizm zatrzaskowy.

Do instalacji korpus wyłącznika jest montowany do maszyny za pomocą śrub M4 przez otwory montażowe obudowy wyłącznika, ze sprężyną zorientowaną w kierunku spodziewanego zbliżania się celu. Konstrukcja ze stali nierdzewnej jest odporna na chłodziwo, olej i środki czyszczące typowe dla środowisk obrabiarek.

P5: Jaka jest różnica między ogólną żywotnością serwisową a znamionową trwałością elektryczną?

Żywotność mechaniczna (15 000 000 cykli) to liczba uruchomień, które mechanizm wyłącznika wytrzymuje bez obciążenia — ugięcie sprężyny, mechanizm zatrzaskowy i powrót — w standardowych warunkach. Żywotność elektryczna (750 000 cykli) to liczba uruchomień przy obciążeniu znamionowym (10A/250VAC rezystancyjny), po której rezystancja styku może wzrosnąć powyżej specyfikacji z powodu erozji łukowej na powierzchniach styków.

W zastosowaniach przełączających małe obciążenia sterowników PLC (5–20mA) efektywna żywotność elektryczna jest znacznie dłuższa niż znamionowe 750 000 cykli — erozja styków przy prądach wejściowych sterowników PLC w zakresie mikroamperów jest znikoma. W przypadku przełączania dużych obciążeń blisko prądu znamionowego, żywotność elektryczna wynosząca 750 000 cykli jest specyfikacją ograniczającą.
