Czujniki wzmacniaczy światłowodowych cyfrowych FS-N11N FSN11N

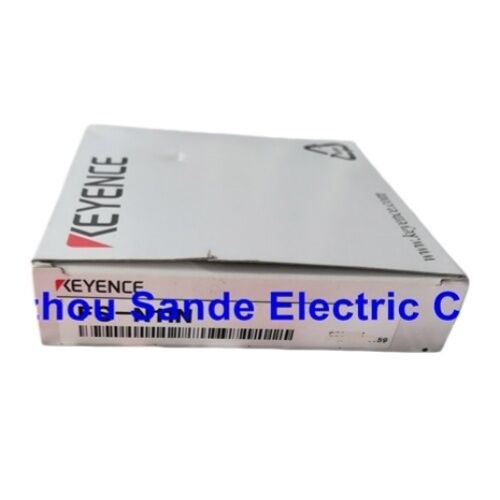

Keyence FS-N11N.

Przegląd

W sprawieKeyence FS-N11Njest wyjściem NPN, głównym urządzeniem typu kablowego w serii cyfrowych wzmacniaczy czujników światłowodowych Keyence FS-N. Przetwarza sygnały świetlne otrzymane przez oddzielnie zamontowaną głowicę czujnika światłowodowego,stosuje przetwarzanie sygnału cyfrowego serii FS-N do otrzymanej formy fali, i nadaje dyskretny sygnał przełączania NPN do sterownika maszyny.

Sześć wybieralnych trybów czasu reakcji od 50 μs HIGH SPEED do 16 ms MEGA pozwala tej samej jednostce fizycznej obsługiwać aplikacje od najszybszych cykli sortowania i liczenia do stabilnego,filtrowanie hałasu w celu wykrycia powolnie poruszających się obiektów w środowiskach hałasowych.

Seria FS-N całkowicie oddziela głowicę czujnika od wzmacniacza przetwarzania sygnału.

Głowa włókna optycznego jest montowana bezpośrednio w punkcie wykrywania w ciasnych otworach maszynowych, w pobliżu gorących powierzchni, w miejscach o wysokich wibracjach,lub wszędzie tam, gdzie konwencjonalne ciało czujnika fotoelektrycznego nie przetrwałoby lub nie pasowało.

Wzmacniacz FS-N11N jest montowany z dala od wrogiego środowiska w czystym, dostępnym miejscu paneli szynowej DIN.

Kabel optyczny ze szkła lub tworzywa sztucznego łączący głowicę ze wzmacniaczem przenosi tylko światło, bez przesyłania sygnałów elektrycznych do punktu wykrywania.który eliminuje odbiór EMI w miejscu wykrywania i umożliwia stosowanie w środowiskach, w których czujniki elektryczne wytwarzałyby fałszywe wyjścia.

4-elementowym czerwonym źródłem światła LED zapewnia szerokie, stabilne oświetlenie poprzez stożek przyjmowania kabla światłowodowego,przyczyniające się do stałego progu wykrywania, dla którego określone są wzmacniacze światłowodowe cyfrowe.

APC (Automatic Power Control), włączalny lub wyłączalny od zakładu zakładowego, utrzymuje stałą intensywność emitowanego światła niezależnie od zmiany temperatury i starzenia się diody LED,dalsza stabilizacja marginesu wykrywania w ciągu całej żywotności czujnika.

Główne specyfikacje

Sześć trybów reagowania 1 wzmacniacz dla każdej prędkości aplikacji

Sześć ustawień czasu reakcji FS-N11N obejmuje zakres 320: 1 od 50 μs do 16 ms, co jest szerszym przedziałem niż większość konkurencyjnych wzmacniaczy światłowodowych.Kluczem do skutecznego korzystania z FS-N11N jest zrozumienie, co zapewnia każdy z trybów i ile kosztuje.

HIGH SPEED przy 50 μs jest najszybszym trybem, nadającym się do wykrywania poszczególnych małych części na przenośnikach dużych prędkości, liczenia impulsów z koderów za pomocą włókna,lub wszelkie aplikacje, w których okno wykrywania jest krótsze niż jedna milisekunda.

W trybie HIGH SPEED zapobieganie zakłóceniom jest wyłączone (0 jednostek), co oznacza, że wiele wzmacniaczy FS-N działających w tym samym obszarze fizycznym może wpływać na siebie nawzajem, jeśli ich źródła światła pokrywają się.

W przypadku HIGH SPEED margines wykrywania i odporność na hałas są podporządkowane prędkości.

FINE at 250µs activates 4 interference-prevention units — a significant jump in mutual interference resistance for applications where multiple fiber sensors operate in close proximity while still requiring sub-millisecond response.

Tryby TURBO poprzez MEGA stopniowo zwiększają filtrowanie i zapobieganie zakłóceniom (do 8 jednostek w TURBO/SUPER/ULTRA/MEGA) kosztem prędkości reakcji.

Ultra w 4 ms i MEGA w 16 ms nadają się do celów o powolnym ruchu w hałaśliwych środowiskach przemysłowych, w których stabilne wykrywanie bez fałszywych wyników ma pierwszeństwo przed prędkością przełączania.

Gdy zapobieganie zakłóceniom jest ustawione na podwójny tryb, liczba zarządzalnych jednostek zapobiegania zakłóceniom podwaja się, co jest przydatne w konfiguracjach paneli z wieloma wzmacniaczami FS-N w pobliżu.

Architektura i rozbudowa głównej jednostki

Jako jednostka główna, FS-N11N jest punktem wyjścia dla paneli czujników światłowodowych wieloosiowych.podział zasilania i wyjścia komunikacyjnego jednostki głównej bez konieczności dodatkowego okablowania dla każdej dodanej osi.

Architektura ta zmniejsza złożoność okablowania paneli w maszynach z pięcioma, dziesięcioma lub więcej punktami wykrywania obsługiwanymi przez czujniki światłowodowe.

Wyświetlacz OLED zapewnia odczyt o wysokim kontrastejnym natężeniu odbieranego światła, ustawionej wartości progowej,i bieżący stan wyjścia .

W trakcie ustawiania wyświetlacz umożliwia kalibrację jednym dotknięciem: funkcja teach wyświetla poziom światła w pozycji docelowej, oblicza optymalny próg i stosuje go bez ręcznej regulacji.

W trakcie produkcji wyświetlacz OLED pokazuje margines pomiędzy otrzymanym sygnałem a progiem,który jest wskaźnikiem w czasie rzeczywistym, jak blisko czujnik działa do jego granicy przełączania, mały margines sygnalizuje, że konfiguracja wykrywania wymaga uwagi przed wystąpieniem fałszywego wyjścia.

Częste pytania

P1: Jakie głowice czujników światłowodowych są kompatybilne z FS-N11N?

FS-N11N jest kompatybilny z głowicami światłowodowymi serii FS firmy Keyence w standardowych konfiguracjach rozproszonej, poprzecznej i odblaskowej.

Jednostka światłowodowa łączy się z portami wejściowymi światłowodowymi wzmacniacza, jeden dla nadajnika, jeden dla odbiornika w konfiguracjach wiązki poprzecznej lub jeden port dla typów rozproszonych.Jednostki światłowodowe z serii FS-V lub starszych mogą wymagać kabli adaptera; przed zamówieniem potwierdzić zgodność z Keyence dla głowic włókien innych niż serii FS-N.

P2: Co robi APC i kiedy należy go włączyć?

APC (Automatic Power Control) stale monitoruje i dostosowuje intensywność emitowanego światła w celu kompensowania zmian temperatury i starzenia się diody LED.intensywność emitowana jest stała, a margines wykrywania może się nieznacznie przesunąć w ekstremalnych temperaturach.

włączyć APC w przypadku zastosowań w warunkach o zmiennej temperaturze lub w przypadku, gdy czujnik będzie pracował przez dłuższy czas bez ponownej kalibracji,i gdy utrzymanie stałego progu wykrywania w czasie jest kluczoweW większości standardowych zastosowań dopuszczalne jest wyłączenie APC z okazjonalną ponowną kalibracją.

P3: Maksymalny prąd wyjściowy jest wymieniony jako 100mA samodzielnie i 20mA wielozłączony co to oznacza?

Gdy FS-N11N jest używany samodzielnie, jego mocy NPN może spaść do 100mA.prąd wyjściowy na jednostkę jest ograniczony do 20 mA, aby utrzymać się w granicach całkowitej mocy prądu wspólnego połączenia.

Zawsze sprawdzaj, czy podłączone obciążenie ‡ kartę wejściową sterownika sterowania sterowania sterowaniem, cewkę przekaźnika lub wskaźnik ‡ pobiera prąd w granicach obowiązujących dla konfiguracji instalacji.

P4: Czy FS-N11N może działać przy zasilaniu prądem stałym 12 V?

Tak. FS-N11N akceptuje prąd stały 1224V (± 10%), więc zasilanie 12V jest zgodne ze specyfikacją.

Potwierdzić, że obwód wejściowy sterownika sterowania jest kompatybilny z poziomem napędu 12V, jeśli zasilanie wynosi 12V, niektóre wejścia sterownika sterowania wymagają wyższego progu napięcia ON, który może nie być niezawodnie spełniony przy 12V.

P5: Ile jednostek rozszerzających FS-N można podłączyć do jednej jednostki głównej FS-N11N?

W dokumentacji systemu serii FS-N Keyence określa liczbę jednostek rozszerzających, które mogą być podłączone do jednej jednostki głównej.Praktyczna granica zależy od całkowitego poboru prądu wszystkich podłączonych jednostek oraz wewnętrznej mocy zasilania głównej jednostki.

W przypadku dużych paneli czujników światłowodowych, jednostka główna FS-N11N może obsługiwać wiele jednostek rozszerzeniowych na jedną oś łańcucha.potwierdzenie maksymalnej liczby rozszerzeń z aktualnego przewodnika konfiguracji serii FS-N Keyence dla specyficznej rewizji oprogramowania układu głównego.
