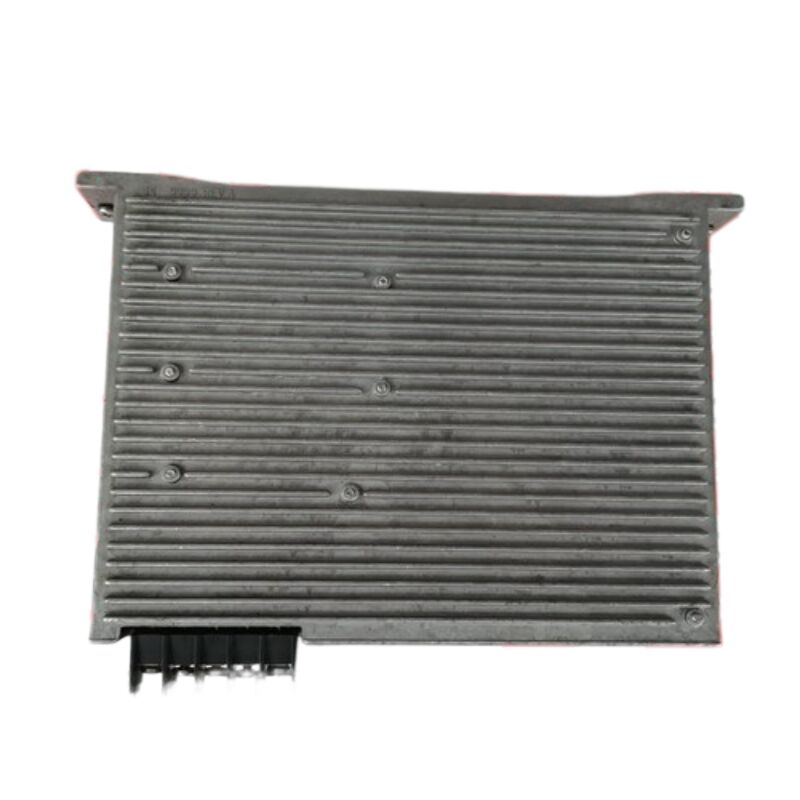

Używany wzmacniacz serwonapędu HAAS 45A 93-32-3551J

HAAS 93-32-3551J BL Smart Servo Amplifier, 45A, NGC Axis Drive

Przegląd

W sprawieHAAS 93-32-3551Jjest 45-ampera brushless Smart Servo Amplifier, moduł napędu osi średniej w rodzinie serwo wzmacniaczy NGC (Next Generation Control) firmy HAAS Automation.45A BL SMART," znajduje się pomiędzy modułem 30A a cięższymi jednostkami 60A i 90A,i jest to wzmacniacz wybrany dla osi zasilających o średnim obciążeniu, które pojawiają się najczęściej w gamie produktów VMC i zwrotnika HAAS.

Ta jednostka jest oferowana wstan zużycia / nadwyżkii jest przedstawiony jako wyjęty z urządzenia HAAS NGC. Buyers seeking a cost-effective path to restoring an axis on an NGC-control HAAS machine will find this a direct functional replacement for any 93-32-3551J or the superseded 32-3551J that it was itself designed to replace.

Zweryfikowane specyfikacje

Gdzie 93-32-3551J pasuje do architektury HAAS NGC

Maszyny HAAS NGC dystrybuują sterowanie ruchem w poszczególnych modułach wzmacniaczy osi, z których każdy jest zasilany ze wspólnej 320 V prądu stałego. That bus is maintained by the Vector Drive assembly — the machine's central power conversion unit — which rectifies the incoming three-phase mains supply to a stable high-voltage DC rail and distributes it to every servo amplifier in the cabinet.

Kiedy sterownik NGC poleci ruch w osi, której służy wzmacniacz, etap mocy wzmacniacza przełącza tę energię prądu stałego na częstotliwość zmienną,wydajność trójfazowa o zmiennej amplitudzie do serwomotoraKoder silnika przekazuje dane o pozycji i prędkości, aby zamknąć pętlę, a cyfrowa linia komunikacyjna wzmacniacza do sterowania stale informuje o stanie osi, warunkach awarii,i stan cieplny.

W kabinie elektrycznej NGC używane są cztery rozmiary wzmacniacza: 30A, 60A i 90A obok tej jednostki 45A.Różnica polega wyłącznie na bieżącej wartości poziomu mocy .

Rozróżnienie "inteligentne": cyfrowa komunikacja do sterowania NGC

Oznaczenie "BL Smart" to nie tylko nazwa produktu, ale identyfikuje architekturę komunikacyjną, która odróżnia tę generację wzmacniaczy od wcześniejszych wzmacniaczy analogowych HAAS.W projekcie wzmacniacza Smart, każdy moduł utrzymuje łącze danych cyfrowych na żywo do sterowania NGC.stan napięcia przycisku, obciążenia termicznego i kodów awarii.

W przypadku wystąpienia usterki osi wyświetlacz alarmu urządzenia sterującego NGC odzwierciedla specyficzne,usterki zidentyfikowane w kodzie pochodzące bezpośrednio z wewnętrznego monitorowania wzmacniacza Ta szczegółowość diagnostyczna jest jedną z praktycznych codziennych zalet architektury wzmacniacza Smart dla personelu konserwacyjnego.

Prefiks "BL" oznacza Brushless, potwierdzając, że wzmacniacz ten został zaprojektowany i powinien być sparowany z bezpędzłowymi serwomotorami AC firmy HAAS.W) i kablu sprzężenia zwrotnego kodera silnika są podłączone do przedniej strony wzmacniacza, utrzymywanie porządnego okablowania i sprawdzanie połączenia podczas instalacji lub wymiany.

Chłodzenie bierne: co oznacza dla instalacji

W przeciwieństwie do niektórych wzmacniaczy serwo, które zawierają własne wewnętrzne wentylatory chłodzące, 93-32-3551J wykorzystuje pasywne zarządzanie cieplne za pośrednictwem korpusu chłodnicy.Elektryczna szafa NGC obsługuje przepływ powietrza na poziomie obudowy. W dokumentacji serwisowej HAAS wiatrówka chłodząca szafy jest określona jako część systemu wzmacniacza;ten wentylator powinien działać przy napięciu 120 V AC i musi być potwierdzony jako funkcjonalny za każdym razem, gdy badane są warunki nadciśnienia wzmacniacza.

Czujnik nadtemperatury w wzmacniaczu uruchamia się w temperaturze 90°C. W praktyce próg ten rzadko jest osiągany w normalnych cyklach pracy, gdy przepływ powietrza w szafie jest niezaburzony.Przejmowań nadtemperatura w polu są prawie zawsze związane z zablokowane drogi wentylacji, uszkodzony wentylator w szafie lub trwałe obróbki o dużym cyklu pracy z niewystarczającym czasem pozostania w celu rozpraszania ciepła.

Kompatybilność maszynowa HAAS NGC

93-32-3551J jest używany w szerokim przekroju przekroju maszyn HAAS NGC wszędzie tam, gdzie określono wzmacniacz osi 45A. Typowe zastosowania osi obejmują:

Centrum obróbki pionowej (VMC):X, Y, Z i osi obrotowych w silnikach serii VF, w których rozmiar silnika wchodzi w zakres wzmacniacza 45A.

Centrum obrotowe:Napędy oś Z i oś X na przekładniach serii ST, a także napędy napędowe i napędy orientacyjne oś C na konfiguracjach obrotowych.

Centrum obróbki poziome:Osi zasilające na horyzontalnych silnikach serii CE wymagających napędów osi średniej mocy.

Płyty obrotowe i trunnion:Produkty obrotowe HRT i TRT połączone z urządzeniami sterującymi NGC, w których silnik osi obrotowej odpowiada prędkości bieżącej tego wzmacniacza.

Zawsze weryfikuj wartości prądu wzmacniacza określone dla określonej osi na określonej maszynie o numerze seryjnym. Z tego powodu wyszukiwanie części własnych HAAS jest indeksowane numerem seryjnym.Oś 30A lub 60A na tej samej maszynie nie jest obsługiwana przez tę jednostkę; tylko osi oznaczone w 45A.

Rodzina inteligentnych wzmacniaczy HAAS

Uwaga dotycząca zgodności międzypokoleniowej:HAAS potwierdził w swojej dokumentacji serwisowej NGC, że nowsze wzmacniacze cyfrowe (serie 93-5088) są w pełni kompatybilne z poprzednimi wersjami z wzmacniaczami inteligentnymi BL.Oznacza to, że 93-5089 (45A Digital Amp) może zastąpić 93-32-3551J w maszynie NGC, jeśli Smart Amplifier nie jest dostępny, bez konieczności wprowadzania innych zmian w konfiguracji maszyny.

Wymagania bezpieczeństwa dotyczące wymiany

Podczas pracy maszyny i bezpośrednio po niej, przy użyciu 320 V prądu stałego, który napędza wzmacniacz, istnieje śmiertelne zagrożenie porażeniem prądem.po naciśnięciu [POWER OFF] i zamknięciu głównego wyłącznikaPoczekaj.Minimalnie 5 minutprzed otwarciem szafki elektrycznej światło wskazujące wysokie napięcie na napędzie wektorowym musi być całkowicie wygaszone przed wszelkim kontaktem z końcówkami wzmacniacza lub połączeniami przycisku.Ten okres oczekiwania nie jest opcjonalny. Kondensatory w napędzie wektorowym zachowują śmiertelny ładunek po wyłączeniu zasilania i rozładowywaniu stopniowo przez kilka minut..

W przypadku wymiany wzmacniacza należy zawsze pobierać i wypełniać listę kontrolną raportu z inspekcji wzmacniacza HAAS przed odłączeniem jakichkolwiek komponentów.W tym zorganizowanym badaniu rozróżni się usterkę wzmacniacza od usterki silnika lub usterki kabla , jeśli nie zostanie rozwiązany przed zainstalowaniem urządzenia zastępczego, natychmiast uszkodzi nowy urządzenie.

Częste pytania

P1: Co oznacza prefiks "93-" na części numer 93-32-3551J i czy różni się od oryginalnej 32-3551J?

Prefiks "93-" na numerach części HAAS określa części, które mogą zawierać ilość części odbudowanych to jest określone bezpośrednio na oficjalnym portalu części HAAS.93-32-3551J jest obecną częścią zamienną HAAS dla oryginalnego 32-3551JObie są funkcjonalnie wymienialne:93-32-3551J instaluje się bezpośrednio w dowolnej pozycji maszyny, która wcześniej posiadała 32-3551J bez konieczności zmiany konfiguracjiW przypadku zamówienia, 93-32-3551J jest prawidłowym punktem odniesienia niezależnie od tego, z jakim wariantem maszyna została pierwotnie zbudowana.

P2: Czy czerwona LED FAULT świeci na wzmacniaczu. Czy to oznacza, że wzmacniacz potrzebuje wymiany?

Nie jest to konieczne, a dokumentacja serwisowa HAAS zaleca zorganizowane badanie usterek przed potępieniem wzmacniacza.Czerwona LED WYKLĄDKA może być wywołana przez kilka warunków zewnętrznych do samego wzmacniacza: skrócenie zawijania silnika, uszkodzony kabel napędowy silnika, mechaniczna blokada osi, która spowodowała przeciążenie lub niskie napięcie przycisku z powodu problemu z napędem wektorowym.Prawidłowa sekwencja diagnostyczna polega na sprawdzeniu historii alarmu maszyny pod kątem alarmów o przeciążeniu poprzedzających zdarzenie nadprzewodowe (co sugeruje raczej awarię niż awarię wzmacniacza), następnie przeprowadź kontrolę oporu pomiędzy końcówkami kabli silnika a uziemieniem w celu wykluczenia krótkiego zasięgu silnika lub kabla.Wymiana wzmacniacza na maszynie z nierozwiązanym krótkim silnikiem natychmiast uszkodzi jednostkę zamienną.

P3: Czy 93-32-3551J może być stosowany na dowolnej osi HAAS, czy musi odpowiadać oryginalnej specyfikacji osi?

HAAS przypisuje określone wartości prądu wzmacniacza do określonych osi w oparciu o serwomotor zamontowany na tej osi.Zainstalowanie wzmacniacza 45A na osi zaprojektowanej wokół wzmacniacza 30A lub 60A będzie mniej wydajne (jeśli jest niewystarczające) lub będzie niepotrzebnym kosztem bez korzyści funkcjonalnych (jeśli jest nadmierne). Krytycznie, sterowanie NGC komunikuje się cyfrowo z każdym wzmacniaczem osi i konfiguruje go przy uruchomieniu przy użyciu parametrów, które obejmują oczekiwaną oś i typ wzmacniacza. Always confirm the amplifier rating for the specific axis on the specific machine serial number — either via the machine's electrical schematic or the HAAS serial-number-indexed parts lookup — before ordering.

P4: Jednostka ta jest wymieniona jako używana. Co należy sprawdzić przed zainstalowaniem używanego 93-32-3551J?

Najpierw inspekcja wizualna: szukaj śladów poparzeń, opuchniętych lub pękniętych kondensatorów, uszkodzeń cieplnych wokół tranzystora zasilania ciepła i wszelkich oznak zanieczyszczenia chłodniczym.Sprawdź, czy blok końcowy wyjściowy silnika (U/V/W) i punkty połączenia prądu stałego nie wykazują oznak łuku lub przegrzania. Przed instalacją,przeprowadzenie kontroli oporu z terminala RED na wzmacniaczu do uziemienia z odłączonym silnikiemJeśli urządzenie przeszło kontrolę wizualną i rezystancyjną, zainstaluj je, włącz prąd.i potwierdzić, że zielony POWER ON LED świeci i żaden LED FAULT nie pojawia się w stanie gotowości przed uruchomieniem ruchu osi.

P5: Czy 93-32-3551J jest kompatybilny zarówno z maszynami VMC, jak i z maszynami NGC?

Tak, sprzęt wzmacniacza jest taki sam niezależnie od rodzaju maszyny.Moduł 93-32-3551J to ogólnofunkcyjny moduł wzmacniacza osi używany w każdej maszynie HAAS platformy NGC, w której określony jest wzmacniacz 45A VF-series vertical machining centers, ośniki obrotowe serii ST, ośniki poziome serii EC i osi stołu obrotowego wszystkie wykorzystują tę samą rodzinę wzmacniaczy.Sterowanie NGC konfiguruje zachowanie wzmacniacza dla określonej osi za pośrednictwem cyfrowego łącza komunikacyjnego, więc sam moduł fizyczny nie ma ograniczeń typu maszyny.który jest potwierdzony numerem seryjnym lub rysunkami elektrycznymi maszyny.
