Wzmacniacz serwo HAAS 32-3551J — 45A BL Smart Amp, naprawa i wymiana pogwar.)

Część, która utrzymuje działanie osi HAAS

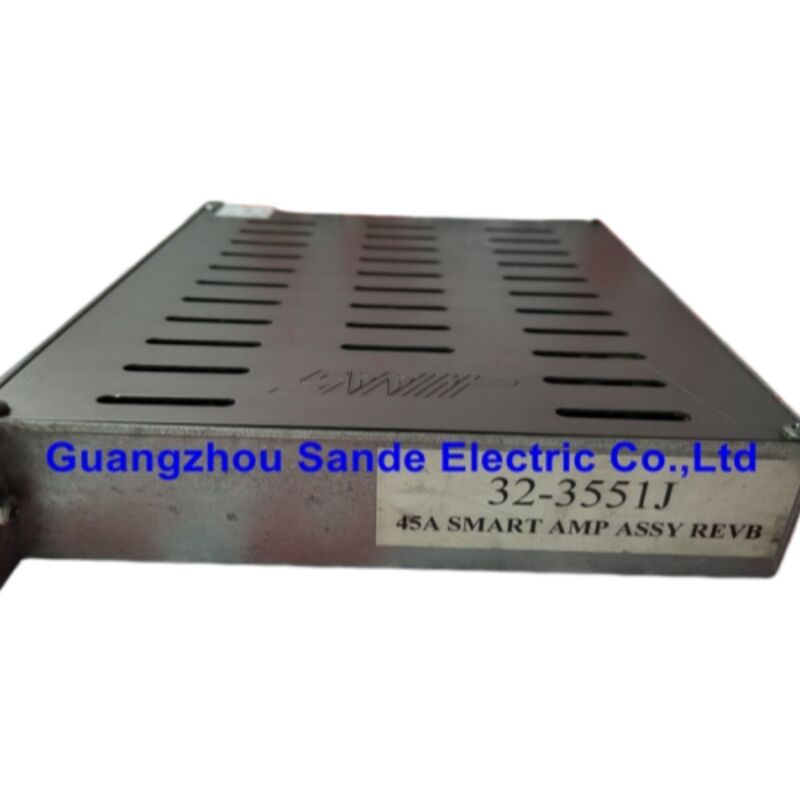

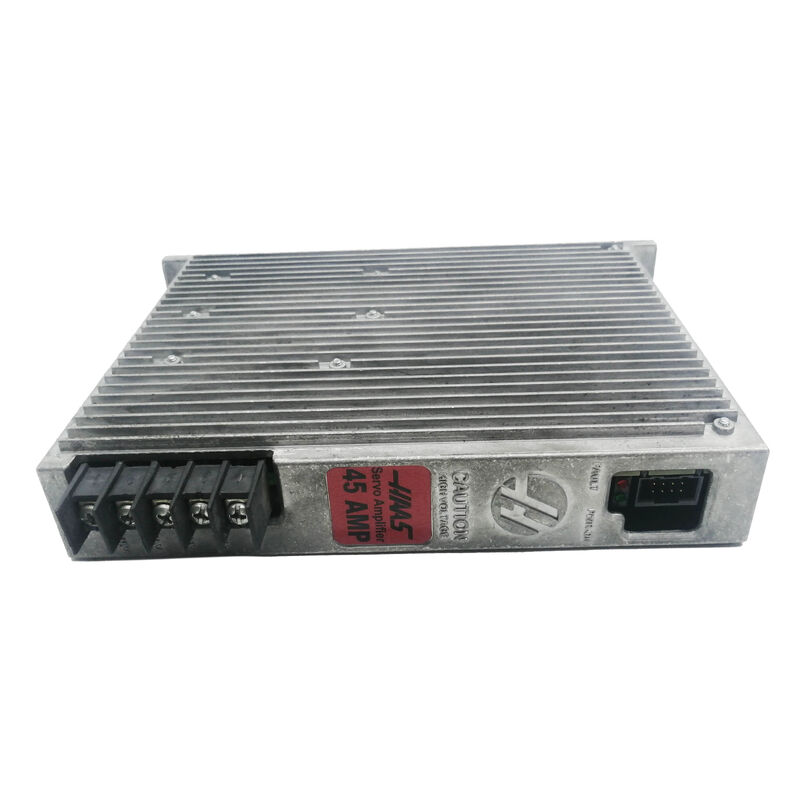

Każda oś w maszynie CNC HAAS zależy od jednego działającego poprawnie elementu za drzwiami panelu: wzmacniacza serwo. 32-3551J — oznaczany również jako 93-32-3551J w zaktualizowanej numeracji części HAAS — to 45-amperowy wzmacniacz BL Smart Amplifier przypisany do osi średniego obciążenia w szerokiej gamie pionowych centrów obróbczych, poziomych centrów obróbczych i centrów tokarskich HAAS z systemem sterowania Next Generation Control (NGC).

Gdy ten wzmacniacz ulegnie awarii, ta oś przestaje działać. Brak możliwości pozycjonowania, brak wykonywania programu, brak produkcji. Najważniejsze jest jak najszybsze dostarczenie przetestowanego zamiennika do maszyny — i właśnie tutaj pojawia się znaczenie napraw pogwarancyjnych i niestandardowych jednostek zamiennych.

Specyfikacje techniczne

Jak 32-3551J pasuje do systemu napędowego HAAS

Maszyny HAAS wykorzystują scentralizowaną architekturę zasilania. Napęd Vector Drive — lub w mniejszych maszynach Minimill Power Supply (MMPS) — prostuje napięcie sieciowe AC i generuje współdzieloną magistralę 320–340 V DC, która biegnie przez szafę sterowniczą. Każdy wzmacniacz serwo pobiera z tej magistrali i konwertuje moc DC na precyzyjnie sterowane trójfazowe wyjście AC dla przypisanego silnika.

32-3551J znajduje się w szafie wzmacniaczy, otrzymuje 320 V DC z jednej strony i zasila silnik serwo zmienną częstotliwością i zmienną amplitudą prądu z drugiej strony. Komunikacja ze sterownikiem NGC odbywa się cyfrowo, co odróżnia te wzmacniacze „Smart” od starszych konstrukcji analogowych — wzmacniacz nie tylko podąża za poleceniem napięciowym, ale aktywnie raportuje swój stan, temperaturę, kody błędów i pobór prądu do sterowania. Ten cyfrowy pętla sprzężenia zwrotnego umożliwia szczegółową diagnostykę alarmów, z której znane są maszyny HAAS NGC.

Gdy wzmacniacz ulegnie awarii, na jego przednim panelu zapala się czerwona dioda LED, a system CNC zazwyczaj wyświetla na ekranie sterowania specyficzny alarm wzmacniacza serwo, wskazujący bezpośrednio na uszkodzoną oś. Jest to pomocne w diagnostyce, ale podstawowy proces naprawy lub wymiany nadal wymaga całkowitego odłączenia zasilania maszyny i potwierdzenia rozładowania magistrali 320 V DC przed rozpoczęciem jakichkolwiek prac.

Dlaczego naprawa pogwarancyjna i niestandardowa wymiana mają sens

93-32-3551J został oznaczony jako wycofany przez producenta, co oznacza, że bezpośrednie nowe zakupy przez HAAS Factory Outlets (HFO) nie są już gwarantowane dla wszystkich regionów i poziomów zapasów. Jest to realny problem, gdy wzmacniacz ulegnie awarii w maszynie produkcyjnej.

Naprawy pogwarancyjne i wysokiej jakości jednostki zamienne wypełniają tę lukę — i w wielu przypadkach są mądrzejszym wyborem finansowym, nawet gdy dostępny jest oryginalny zapas. Oto praktyczny obraz sytuacji:

Koszt. Nowy oryginalny wzmacniacz serwo HAAS 45A, gdy jest dostępny, zazwyczaj kosztuje od 1500 do 1750 USD w kanałach pogwarancyjnych. Profesjonalna naprawa uszkodzonej jednostki kosztuje znacznie mniej i zapewnia taką samą wydajność elektryczną, gdy jest wykonana prawidłowo.

Szybkość. Specjalistyczne firmy zajmujące się naprawą komponentów CNC, które posiadają dedykowany sprzęt testowy HAAS, często mogą naprawić jednostkę szybciej niż oczekiwanie na czas realizacji zamówienia od producenta, szczególnie poza Ameryką Północną.

Personalizacja. Dla warsztatów posiadających zmodyfikowane konfiguracje maszyn, niestandardowe układy osi lub maszyny, które zostały przeprogramowane, dostawcy pogwarancyjni mogą pozyskać i skonfigurować wzmacniacze zamienne, aby dopasować je do specyficznych wymagań elektrycznych i oprogramowania instalacji — coś, czego kanały producenta rzadko oferują.

Zapobiegawcza wymiana komponentów. Procesy naprawy wysokiej jakości wykraczają poza naprawę bezpośredniej usterki. Kondensatory, obwody sterowników bramkowych i inne komponenty o znanych cechach starzenia są często proaktywnie wymieniane podczas profesjonalnej naprawy, przedłużając efektywną żywotność naprawionej jednostki poza to, co osiągnęłaby prosta naprawa usterki.

Typowe tryby awarii — co sprawdzić przed zamówieniem

Nie każdy alarm osi oznacza, że wzmacniacz jest uszkodzony. Przed wyjęciem 32-3551J systematyczne sprawdzenie oszczędza czas i pieniądze.

Czerwona dioda FAULT, brak ruchu na osi. Jest to klasyczny objaw awarii wzmacniacza, ale mechaniczne zablokowanie osi, zwarcie uzwojenia silnika serwo lub awaria kabla mogą dawać identyczne objawy. Odłącz przewody silnika od wyjścia wzmacniacza i sprawdź rezystancję uzwojenia silnika do masy — niski odczyt lub całkowite zwarcie wskazuje na silnik, a nie na wzmacniacz.

Oś działa nierówno lub oscyluje. W większości przypadków jest to problem z parametrami sterowania lub problem z informacją zwrotną z enkodera, a nie awaria sprzętu wzmacniacza. Przed skreśleniem wzmacniacza sprawdź kabel i złącze sprzężenia zwrotnego.

Wzmacniacz pozostaje zimny, brak zielonej diody LED. Jeśli zielony wskaźnik POWER ON nie świeci się przy obecności 320 V DC na magistrali, prawdopodobnie uległ awarii wewnętrzny zasilacz wzmacniacza. Jest to awaria sprzętu wymagająca naprawy lub wymiany.

Awaria przegrzania. Wbudowany czujnik temperatury wzmacniacza wyzwala się przy 195°F (90°C). Przed wymianą jednostki upewnij się, że wentylator chłodzący szafy pracuje i otrzymuje prawidłowe zasilanie 120 VAC. Awaria wentylatora chłodzącego spowoduje awarie termiczne w pozostałych, sprawnych wzmacniaczach.

Magistrala DC zapada się po podłączeniu jednego konkretnego wzmacniacza. Zwarcie stopnia wyjściowego we wzmacniaczu spowoduje obniżenie napięcia magistrali w momencie podłączenia. Odłączanie wzmacniaczy pojedynczo podczas monitorowania napięcia magistrali pozwala na zidentyfikowanie uszkodzonej jednostki.

Kompatybilność maszyn

32-3551J / 93-32-3551J jest używany w szerokiej gamie maszyn z systemem HAAS NGC, najczęściej obejmujących:

• Seria VF pionowe centra obróbcze (VF-1 do VF-12 i większe)
• Seria VM pionowe frezarki
• Seria EC poziome centra obróbcze
• Seria ST centra tokarskie i tokarki
• Seria HL tokarki
• Seria UMC 5-osiowe uniwersalne centra obróbcze
• Różne konfiguracje osi obrotowych i obrotowo-przesuwne wykorzystujące stoły napędzane serwo

Oznaczenie 45A plasuje ten wzmacniacz w klasie osi średnich — zazwyczaj osie X, Y lub Z w średnich VMC, lub główna oś toczenia w mniejszych tokarkach. Cięższe osie wykorzystują warianty 60A lub 90A; lżejsze osie pomocnicze wykorzystują jednostkę 30A.

Uwaga dotycząca bezpieczeństwa przed rozpoczęciem pracy

Praca z obwodami wzmacniaczy serwo wiąże się ze śmiertelnymi napięciami DC. Przed dotknięciem jakiegokolwiek elementu w szafie sterowniczej HAAS, całkowicie wyłącz zasilanie maszyny przy głównym wyłączniku i odczekaj minimum pięć minut, aby magistrala DC wysokiego napięcia się rozładowała. Przed przystąpieniem do pracy upewnij się, że kontrolka HV na napędzie Vector Drive lub MMPS jest całkowicie wyłączona. Nigdy nie przyspieszaj tego kroku.

Często zadawane pytania

P1: Jaka jest różnica między 32-3551J a 93-32-3551J?

Te dwa numery części odnoszą się do tego samego wzmacniacza. Prefiks 93- to zaktualizowana konwencja numeracji części HAAS stosowana do aktualnej wersji katalogowej komponentu. 93-32-3551J jest bezpośrednim zamiennikiem oryginalnego 32-3551J i jest z nim w pełni wymienny we wszystkich maszynach HAAS NGC. Podczas wyszukiwania zamiennika oba numery zwrócą ten sam produkt. Niektórzy dostawcy pogwarancyjni podają oba numery, aby uwzględnić wyszukiwania w obu formatach.

P2: Czy wzmacniacz 32-3551J pogwarancyjny lub naprawiony będzie poprawnie komunikował się ze sterowaniem NGC?

Tak, pod warunkiem, że jednostka została prawidłowo przetestowana, a oprogramowanie układowe jest zgodne z wersją sterowania maszyny. Cyfrowy protokół komunikacyjny między Smart Amplifier a sterowaniem NGC jest na poziomie sprzętowym i nie zależy od żadnych kodów licencyjnych ani autoryzacyjnych. Prawidłowo naprawiony wzmacniacz z działającym obwodem komunikacyjnym zostanie rozpoznany przez sterowanie NGC i będzie działał identycznie jak jednostka OEM. W przypadku problemów z rewizjami oprogramowania układowego — zazwyczaj w maszynach z bardzo niedawnymi aktualizacjami oprogramowania — renomowany dostawca będzie w stanie dopasować wymaganą wersję.

P3: Moja maszyna wyświetla alarm „Axis Drive Fault” — jak potwierdzić, że wzmacniacz jest faktycznie problemem?

Zacznij od fizycznych wskaźników na przednim panelu wzmacniacza: ciągła czerwona dioda FAULT przy braku lub słabym świeceniu zielonej diody POWER ON silnie sugeruje awarię sprzętu wzmacniacza. Następnie odłącz kabel silnika od wzmacniacza i włącz zasilanie maszyny — jeśli alarm zniknie, problemem jest silnik lub kabel. Jeśli alarm utrzymuje się przy odłączonym silniku, a napięcie magistrali DC jest potwierdzone jako normalne (320–340 V DC), sam wzmacniacz jest najbardziej prawdopodobnym winowajcą. Warto sprawdzić osadzenie złącza wzmacniacza i wszelkie widoczne uszkodzenia płytki drukowanej przed skreśleniem jednostki, ponieważ luźne złącza powodują znaczną liczbę pozornych awarii wzmacniacza.

P4: Czy 32-3551J może być używany na osiach, które pierwotnie miały inny rating wzmacniacza?

Nie — ratingi wzmacniaczy muszą być zgodne z konfiguracją osi w maszynie. Jednostka 45A jest przeznaczona do osi, w których silnik serwo i obciążenie osi mieszczą się w tym zakresie prądowym. Zainstalowanie wzmacniacza o niższym ratingu na osi o dużym zapotrzebowaniu spowoduje powtarzające się błędy nadprądowe i przedwczesną awarię wzmacniacza. Zainstalowanie wzmacniacza o wyższym ratingu jest zazwyczaj elektrycznie nieszkodliwe, ale może powodować błędy związane z parametrami, jeśli sterowanie NGC jest skonfigurowane do oczekiwania określonego typu wzmacniacza na tej osi. Zawsze dopasuj rating zamiennika do oryginału.

P5: Co w praktyce oznacza „niestandardowy” zamiennik pogwarancyjny?

W przypadku większości standardowych maszyn HAAS NGC, jednostka zamienna bezpośrednia nie wymaga żadnej personalizacji — jest wysyłana gotowa do instalacji. Personalizacja staje się istotna w specyficznych sytuacjach: maszyny, które zostały doposażone w inne silniki serwo wymagające innego profilu prądowego; projekty modernizacji wieloosiowych, w których wymieniono oryginalne sterowanie; maszyny pracujące w niestandardowych środowiskach napięciowych; lub instalacje, w których klient wymaga wstępnie skonfigurowanych parametrów załadowanych do wzmacniacza przed wysyłką, aby zminimalizować czas uruchomienia na miejscu. Jeśli Twoja aplikacja jest standardowa, przetestowany zamiennik magazynowy jest wszystkim, czego potrzebujesz. Jeśli używasz zmodyfikowanej maszyny, omów swoją specyficzną konfigurację z dostawcą przed złożeniem zamówienia.
