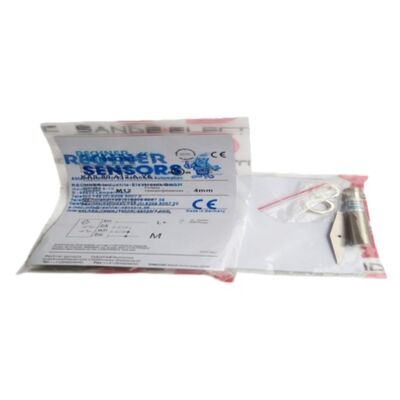

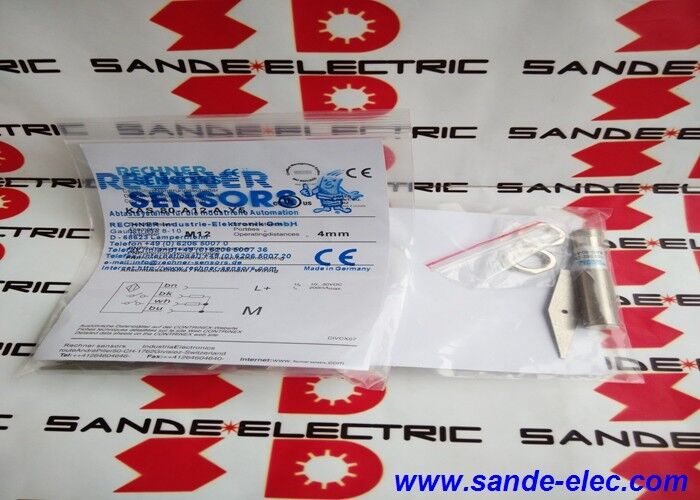

Czujnik RECHNER KAS-80-A12-A-Y5 lub KAS80A12AY5

Rechner KAS-80-A12-A-Y5 ∙ Capacitive Proximity Sensor ∙ M12, PNP Antivalent, 6mm, Flush Mount, 10 ∙ 35V DC, M12 Connector, IP67

Przegląd

W sprawieRechner KAS-80-A12-A-Y5jest pojemnikowym czujnikiem bliskości montażowym z serii Rechner KAS-80, offering 6mm sensing range from an M12 housing with the antivalent PNP output configuration — simultaneously providing both normally open and normally closed switching signals from the same sensor body.

Oznaczenie złącza M12 Y5 identyfikuje złącze z brzytwą M12 o 4 szpilkach, które zapewnia interfejs elektryczny, zawierający dwa przewody wyjściowe (NO i NC), a także dodatnie i wspólne zasilanie.

Technologia czujników pojemnościowych wykrywa obecność praktycznie każdego materiału: metali, tworzyw sztucznych, szkła, papieru, płynów, granulatów,i proszków poprzez pomiar zmiany pojemności oscylującego pola elektromagnetycznego czujnika, gdy cel zbliża się do powierzchni czujnika.

W przeciwieństwie do czujników indukcyjnych, które reagują wyłącznie na przewodzące metale, KAS-80-A12-A-Y5 wykrywa bezpośrednio cele niemetaliczne, co czyni go odpowiednim do wykrywania poziomu w silosach magazynowych,potwierdzenie obecności części z tworzyw sztucznych w montażu, monitorowanie poziomu płynu przez ściany zbiornika oraz wykrywanie papieru/etykiet w zastosowaniach opakowaniowych.

Rechner zakończył produkcję KAS-80-A12-A-Y5 i zastąpił goKAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP, który posiada taką samą konfigurację złącza M12 z płynem, PNP antywalent, 4-pin M12 z zaktualizowaną powierzchnią aktywną powlekaną PTFE dla zwiększonej odporności chemicznej.

W przypadku instalacji modernizacyjnych wymagających bezpośredniej wymiany nowy kod jest bieżącym ekwiwalentem; w przypadku zapasów konserwacyjnych istniejących instalacji z wykorzystaniem oryginalnego kodu KAS-80-A12-A-Y5,nadwyżki jednostek zachowują pełną funkcjonalność.

Główne specyfikacje

Wyjście antywalent

Konfiguracja wyjścia przeciwwalentowego jest jedną z najbardziej przydatnych, ale często niedospecyfikowanych funkcji w selekcji czujników pojemnościowych.Standardowy czujnik zapewnia pojedynczy wynik: NO (zamyka się po wykryciu celu) lub NC (otwiera się po wykryciu celu).

Czujnik antywalent zapewnia jednocześnie z jednej obudowy: gdy cel jest wykrywany, wyjście NO aktywuje się I wyjście NC wyłącza się w tym samym momencie.Kiedy cel oddala się, oba odwracają się jednocześnie.

Ten jednoczesny dwustronny wyjście ma szczególny cel: system sterowania może monitorować oba sygnały i sprawdzać, czy są one zawsze w przeciwnych stanach.

Jeśli oba wyjścia są jednocześnie włączone lub jednocześnie wyłączone, czujnik uległ awarii - albo elektronika jest wadliwa, albo występuje zwarcie na jednym z przewodów wyjściowych.

Ta zdolność diagnostyczna dodaje warstwę bezpieczeństwa funkcjonalnego do obwodu wykrywania, której czujnik z jednym wyjściem nie może zapewnić, bez konieczności stosowania dodatkowego sprzętu.

W praktyce, antivalent outputs are specified in applications where the consequence of a missed detection or a false detection is a safety or quality concern — where the control system needs confidence that the sensor is working correctlyNie tylko, że wykrył cel na ostatnim cyklu.

Badania jamy wtryskowej, potwierdzenie montażu z wymaganiami zabezpieczającymi przed błędami oraz układy blokady drzwi bezpieczeństwa z monitorowaniem diagnostycznym są typowymi kontekstami zastosowań przeciwwalentów.

Wykrywanie pojemnościowe

Zakres czujników KAS-80-A12-A-Y5 wynoszący 6 mm dotyczy standardowego celu kalibracyjnego (zazwyczaj tarczy stalowej).W przypadku celów niemetalicznych gdzie czuwanie pojemnościowe jest najczęściej stosowane skuteczna odległość czuwania zależy od stałej dielektrycznej materiału docelowego.

Materiały z wyższymi stałymi dielektrycznymi wytwarzają silniejsze zakłócenia pola i dłuższe skuteczne odległości wykrywania; materiały o niskim poziomie dielektrycznym, takie jak suche tworzywa sztuczne, wytwarzają krótsze odległości.

Woda (stała dielektryczna ~ 80) i roztwory wodne należą do najłatwiejszych celów czujników pojemnościowych odkrywanie poziomu przez ściany zbiornika jest klasycznym zastosowaniem pojemnościowym,gdzie czujnik zamontowany na zewnątrz zbiornika niemetalowego wykrywa obecność płynu wewnątrz, ponieważ stała dielektryczna wody znacznie przekracza tę pustego zbiornika i powietrzaSuche materiały ziarniste (ziarna, pelety z tworzyw sztucznych, proszek) o umiarkowanej stałości dielektrycznej można zazwyczaj wykryć poprzez cienkie ściany z polipropylenu lub ABS o grubości do kilku milimetrów.Czyste oleje mają stosunkowo niskie stałe dielektryczne i mogą wymagać, aby czujnik był blisko powierzchni cieczy bez ściany pośredniej.

Wstawiennictwo do wypłukiwania

Zdolność do montażu z płynem oznacza, że powierzchnia czujnika KAS-80-A12-A-Y5 może być zainstalowana na poziomie otaczającego metalu bez zmniejszania zasięgu czujnika o 6 mm przez sąsiedni metal.

Wewnętrzna osłona czujnika koncentruje pole czujnika do przodu, zapobiegając bocznemu rozszerzeniu pola, które w przeciwnym razie byłoby wchłaniane przez metalowy uchwyt montażowy.Do zastosowań, w których czujnik musi być wgniecony do narzędzia, płyty mocującej lub powierzchni maszyny ze względów ochrony mechanicznej lub otwartości, montaż płynny jest specyfikacją umożliwiającą.

Węzeł M12 × 1 przyjmuje standardowe orzechy blokujące M12, umożliwiające ustawienie pozycji osiowej wzdłuż otworu uchwytu przed zablokowaniem czujnika na miejscu.

Dwa orzechy zamkowe, po jednej po każdej stronie tablicy montażowej, stanowią standardową metodę montażu wszystkich cylindrycznych czujników Rechnera.

Zastępca i następca

Gdy dostępne zapasy KAS-80-A12-A-Y5 wyczerpują się, a instalacja wymaga ciągłego zaopatrzenia w czujniki,KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP(część Rechner 800724, obecnie wymieniona również jako nowy art. nr.) jest bezpośrednim zastąpieniem ulepszoną aktywną powłoką powierzchniową z PTFE.

PTFE zapewnia odporność na środki czyszczące, rozpuszczalniki i chemikalia procesowe, których oryginalny materiał obudowy może nie wytrzymać w agresywnych środowiskach procesowych.Specyfikacje elektryczne M12 łącznik flansery, PNP antywalent, 4-pin, 10 ¢35V DC ¢ są kompatybilne z istniejącymi okablowaniami.

Częste pytania

P1: Co oznacza wyjście antywalentowe dla podłączenia czujnika do sterownika PLC?

4-pinny złącze M12 na KAS-80-A12-A-Y5 zawiera: Pin 1 = pozytywne zasilanie (brązowy), Pin 2 = wyjście NC (biały), Pin 4 = wyjście NO (czarny),Pin 3 = common (błękitny) .

PLC wymaga dwóch cyfrowych kanałów wejściowych: jeden dla wyjścia NO, a drugi dla wyjścia NC. W programie sterowania te dwa wejścia powinny zawsze znajdować się w przeciwnych stanach;monitorowanie zarówno wysokich, jak i niskich warunków zapewnia kontrolę stanu czujnika, którą umożliwia konstrukcja przeciwwalentów.

P2: Czy pojemnościowy czujnik, taki jak KAS-80-A12-A-Y5, może wykrywać przez ścianę zbiornika ze stali nierdzewnej?

Stal nierdzewna, podobnie jak wszystkie metale, osłania pole pojemnościowe. Czujnik wykrywa metalową ścianę z maksymalną czułością, a nie płyn za nią.

Wykrywanie pojemnościowe poziomu przez ściany ma zastosowanie wyłącznie do materiałów z zbiornika niemetalowego: polipropylenu, PVC, szkła, ceramiki i podobnych materiałów dielektrycznych.

W przypadku zbiorników ze stali nierdzewnej czujnik wymaga niemetalicznego portu kontrolnego, sondy lub czujnik musi być umieszczony na otwartej powierzchni płynu.

P3: Zakres wykrywania wynosi 6 mm. Czy to jest regulowane?

Czujniki serii KAS-80 (NORMLINE) firmy Rechner są zaprojektowane bez elementu regulacyjnego na nadwozie.Zakres 6 mm jest ustawiony fabrycznie, a nie regulowany przez użytkownika , który priorytetowo traktuje prostotę i odporność na manipulacje.

Jeżeli wymagany jest krótszy zakres efektywnego wykrywania (np. ignorowanie warstwy pierwszego planu podczas wykrywania dalszego celu),musi być osiągnięte mechanicznie poprzez przemieszczenie czujnika dalej od celu;, lub poprzez wybór innego modelu Rechner KAS, który zawiera wbudowaną regulację czułości.

P4: Jaka jest częstotliwość przełączania KAS-80-A12-A-Y5?

Rechner's KAS-80 NORMLINE series operates at 50 Hz switching frequency — appropriate for presence/absence detection at moderate speeds but not suitable for counting fast-moving individual items or detecting gear teeth at high RPM.

W przypadku zastosowań wymagających szybszego przełączania zastosowanie miałyby warianty Rechnera HighPerformance (HP) lub ich szeregi pojemnościowe o wyższej częstotliwości.Granica 50 Hz nie stanowi problemu dla typowych zastosowań czujników pojemnościowych: wykrywanie poziomu, potwierdzenie obecności części w wolnym ruchu i monitorowanie poziomu napełnienia działają znacznie poniżej tej częstotliwości.

P5: Jak nauczyć KAS-80-A12-A-Y5 wykrywania konkretnego materiału przy wymaganej czułości?

Seria NORMLINE działa bez czułości regulowanej przez użytkownika, a ustawienie fabryczne jest zoptymalizowane dla standardowego celu 6 mm.W przypadku zastosowań, w których materiał docelowy ma stałą dielektryczną niższą od normy (suche tworzywa sztuczne), drewna, papieru) i skuteczna odległość czuwania musi zostać zweryfikowana, podejście polega na pomiarze rzeczywistej odległości przełączania z konkretnym celem w warunkach instalacji.

Jeżeli rzeczywista odległość jest niewystarczająca, należy przesuwać czujnik bliżej lub określić model Rechnera KAS z regulowaniem czułości zewnętrznej.Jednoczesne potwierdzenie NO/NC wyjścia antywalentów można wykorzystać podczas konfiguracji w celu zweryfikowania niezawodnego przełączania w planowanej przerwie roboczej.
