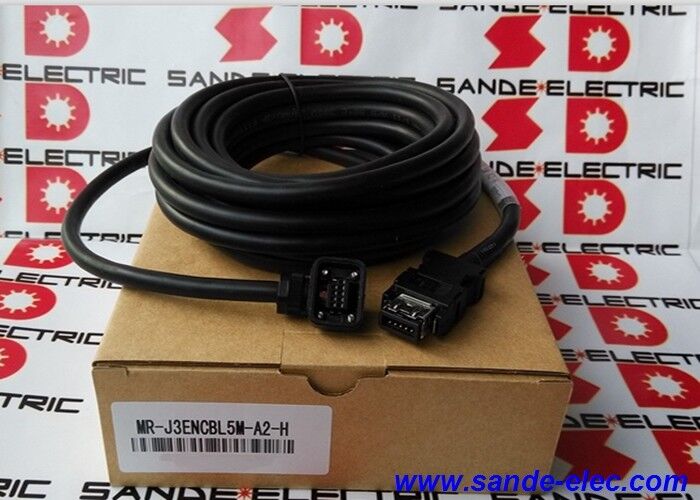

Mitsubishi MR-J3ENCBL5M-A2-H ENC kabel Nowy

MR-J3ENCBL5M-A2-H | Kabel enkodera Mitsubishi MR-J3 — 5 m / złącze A2 / High-Flex / ekranowany / RoHS / serwo

Kabel enkodera MR-J3 — Zamykanie pętli serwa

MR-J3ENCBL5M-A2-H to wstępnie zmontowany kabel enkodera firmy Mitsubishi Electric łączący wejście enkodera serwowzmacniacza MR-J3 z wyjściem enkodera serwomotoru — łącze sprzężenia zwrotnego, które umożliwia MR-J3 sterowanie prędkością i położeniem w pętli zamkniętej. Bez tego kabla wzmacniacz nie otrzymuje danych o położeniu ani prędkości z silnika, co uniemożliwia działanie serwomechanizmu w pętli zamkniętej.

Oznaczenie „-A2-H” identyfikuje dwie krytyczne właściwości: typ złącza A2 po stronie silnika oraz konstrukcję kabla o wysokiej elastyczności (H) do instalacji, w których kabel musi uginać się podczas ruchu.

Kluczowe dane techniczne

Złącze typu A2 — bezpieczne połączenie od strony silnika

Oznaczenie złącza A2 identyfikuje konkretny interfejs po stronie silnika:

Ciasne i bezpieczne dopasowanie:W złączu A2 zastosowano wymuszony mechanizm blokujący — po całkowitym zatrzaśnięciu złącze blokuje się przed przypadkowym rozłączeniem na skutek wibracji, ruchu osi lub przypadkowego kontaktu. Jest to właściwość „złącze typu A2 zapewnia ścisłe i pewne dopasowanie” potwierdzona w specyfikacji produktu.

Kompatybilność silnika MR-J3:Złącze A2 pasuje do gniazda enkodera w określonych modelach serwomotorów kompatybilnych z MR-J3 — format złącza enkodera silnika określa, jaki typ kabla (A, A2, B itd.) jest wymagany. Przed określeniem kabla należy zawsze sprawdzić typ złącza enkodera silnika.

Instalacja typu plug-and-play:Moduł MR-J3ENCBL5M-A2-H jest dostarczany z fabrycznie zakończonymi końcówkami — złącze A2 na silniku, złącze po stronie wzmacniacza dla wejścia enkodera MR-J3 CN2. Nie jest wymagany montaż złącza polowego.

Aplikacje

Napędy osi obrabiarek CNC MR-J3:Serwomotory osi posuwu w obrabiarkach Mitsubishi CNC (seria MELDAS/M70/M700) wykorzystujące wzmacniacze MR-J3 — standardowy kabel sprzężenia zwrotnego enkodera dla każdej osi serwa.

Osie robota przemysłowego MR-J3:Seria Mitsubishi RV-M i powiązane roboty przemysłowe wykorzystujące systemy serwo MR-J3 do sterowania położeniem osi wspólnych.

Systemy pozycjonowania serwo MR-J3:Pozycjonowanie serwomechanizmów ogólnego przeznaczenia w sprzęcie do automatycznego montażu, kontroli i transportu materiałów — dowolna instalacja MR-J3 z silnikami ze złączem enkodera A2.

Aplikacje dynamicznych osi serwo:Osie serwo z kablami enkodera poprowadzonymi na torze kablowym — konstrukcja o dużej elastyczności wytrzymuje ciągłe zginanie toru kablowego, które mogłoby spowodować przedwczesne uszkodzenie standardowych kabli.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy MR-J3ENCBL-A2-H (standard) i MR-J3ENCBL-A2-L (długie dystanse lub niskie straty)?

W ofercie kabli enkodera MR-J3 firmy Mitsubishi różne kody sufiksów identyfikują określone warianty kabli. Sprawdź dokładne różnice w sufiksach (H i L oraz cyfra i litera w ostatnim znaku) w instrukcji podłączania serwowzmacniacza MR-J3 firmy Mitsubishi — każdy sufiks koduje typ konstrukcji kabla, wariant złącza i zgodność z aplikacją. Zawsze dopasowuj kabel do konkretnej kombinacji wzmacniacza i silnika potwierdzonej w dokumentacji Mitsubishi.

P2: Czy typ kabla enkodera (A, A2, B) zależy od silnika czy wzmacniacza?

Typ złącza po stronie silnika zależy od modelu serwomotoru — różne silniki wykorzystują różne formaty złączy enkodera (A, A2, B itp.) w zależności od ich klasy wielkości i typu enkodera. Złącze końcowe wzmacniacza (CN2) jest standardem we wszystkich wariantach MR-J3ENCBL. Potwierdź prawidłowe złącze po stronie silnika na tabliczce znamionowej silnika lub w przewodniku doboru kabla serwosilnika Mitsubishi — użycie niewłaściwego typu złącza spowoduje, że kabel nie będzie pasował do gniazda enkodera silnika.

P3: Czy MR-J3ENCBL5M-A2-H można używać ze wzmacniaczami MR-J4?

Kable kodera MR-J3 są specyficzne dla interfejsu kodera CN2 wzmacniacza MR-J3. Wzmacniacz MR-J4 wykorzystuje inny interfejs enkodera (złącza specyficzne dla DRIVE-CLiQ lub MR-J4) — kable enkodera MR-J3 nie są bezpośrednio kompatybilne ze wzmacniaczami MR-J4. W przypadku instalacji MR-J4 firma Mitsubishi określa odpowiednie warianty kabli enkodera MR-J4.

P4: Jakie warianty długości są dostępne dla MR-J3ENCBL-A2-H?

Seria MR-J3ENCBL-A2-H firmy Mitsubishi jest dostępna w wielu standardowych długościach, w tym 2 m, 3 m, 5 m, 10 m, 20 m i w wersjach dłuższych. Litera „5M” w numerze części oznacza wariant 5-metrowy. Wybierz długość odpowiednią do rzeczywistej odległości poprowadzenia kabla od złącza CN2 serwowzmacniacza do gniazda enkodera silnika, z rozsądnym zapasem pętli serwisowej na każdym końcu.
