MR-JHSCBL5M-L | Kabel sprzężenia zwrotnego enkodera Mitsubishi MELSERVO J2S — 5 m / 10-żyłowy / HC-SFS / HC-LFS / HC-UFS / HC-RFS

Kabel enkodera MELSERVO J2S do silników serii HC

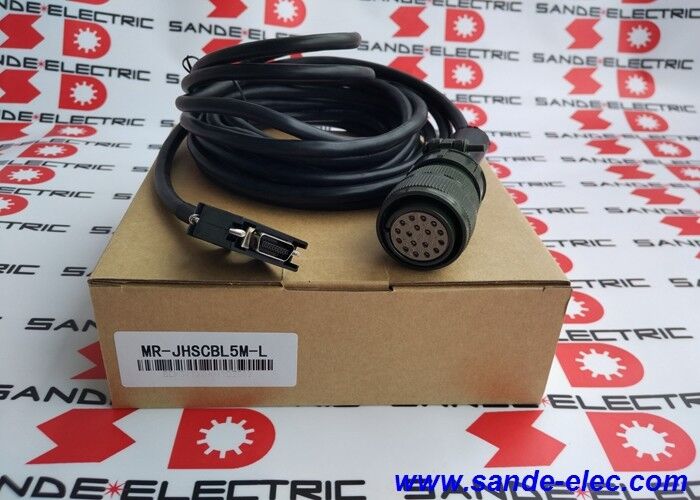

MR-JHSCBL5M-L to 5-metrowy kabel sprzężenia zwrotnego enkodera firmy Mitsubishi Electric do serii serwowzmacniaczy MELSERVO MR-J2S — kabel łączący interfejs enkodera wzmacniacza MR-J2S z rodzinami serwomotorów HC-SFS, HC-LFS, HC-UFS i HC-RFS. Kabel ten jest zdefiniowanym elementem łańcucha sygnałowego serwomechanizmu J2S — ścieżki sprzężenia zwrotnego enkodera, która umożliwia sterowanie położeniem i prędkością w pętli zamkniętej.

Seria kabli MR-JHS jest specyficzna dla systemu serwo J2S i zgodnych z nim rodzin silników HC. Oznaczenie „JHS” identyfikuje kabel interfejsu enkodera J2S High Speed ​​— w odróżnieniu od kabli enkodera używanych z innymi generacjami serwonapędów Mitsubishi (MR-J3, MR-J4) lub innymi rodzinami silników.

Kluczowe dane techniczne

Kompatybilne serie silników — rodziny HC dla MR-J2S

Seria HC-SFS:Standardowe silniki momentowe o dużej bezwładności — do zastosowań związanych z pozycjonowaniem serwomechanizmów ogólnego przeznaczenia, wymagających umiarkowanego do wysokiego momentu obrotowego przy średnich prędkościach. Stosowany w napędach przenośników, urządzeniach produkcyjnych i osiach ogólnej automatyki przemysłowej.

Seria HC-LFS:Serwomotory o niskiej bezwładności — do zastosowań o dużej dynamice, wymagających szybkiej reakcji na przyspieszanie i zwalnianie. W połączeniu ze wzmacniaczami MR-J2S w osiach maszyn o dużej wydajności i sprzęcie pakującym.

Seria HC-UFS:Serwosilniki o bardzo małej bezwładności — do zastosowań o najwyższej dynamice, gdzie krytyczna jest minimalizacja bezwładności wirnika. Stosowany w szybkich napędach typu pick-and-place, aplikacji etykiet i przetwarzania wstęg.

Seria HC-RFS:Serwosilniki o bardzo małej bezwładności i małej ramie — do kompaktowych, szybko reagujących napędów osi w sprzęcie montażowym i precyzyjnym pozycjonowaniu.

Wszystkie cztery rodziny silników wykorzystują ten sam interfejs kabla enkodera JHS — MR-JHSCBL5M-L służy jako uniwersalny kabel połączeniowy dla tej gamy silników HC w systemie J2S.

Aplikacje

Osie obrabiarek CNC MELSERVO J2S:Centra obróbcze CNC, centra tokarskie i szlifierki wykorzystujące serwowzmacniacze MR-J2S z silnikami HC-SFS lub HC-LFS — po jednym MR-JHSCBL5M-L na oś.

Pozycjonowanie serwomechanizmów automatyki przemysłowej:Indeksowanie przenośników, osie maszyn przenoszących i serwonapędy maszyn montażowych wykorzystujące wzmacniacze MR-J2S i silniki serii HC.

Maszyny pakujące i etykietujące:Silniki HC-LFS i HC-UFS na szybkich osiach pakowania sterowanych wzmacniaczami MR-J2S.

Konserwacja starszego systemu:Zainstalowane obrabiarki i systemy automatyki MR-J2S wymagające wymiany kabla enkodera po wymianie silnika lub uszkodzenia kabla podczas prac konserwacyjnych.

Często zadawane pytania

P1: Czy MR-JHSCBL5M-L można używać ze wzmacniaczami MR-J3 lub MR-J4?

Nie — seria kabli MR-JHSCBL jest specyficzna dla interfejsu kodera MR-J2S. Wzmacniacze MR-J3 korzystają z innego złącza enkodera (rodzina kabli MR-J3ENCBL, format złącza A2). Wzmacniacze MR-J4 wykorzystują jeszcze inny interfejs (DRIVE-CLiQ dla liniowych serwomotorów lub specyficzne dla MR-J4 złącza enkodera dla silników obrotowych). Format złącza i przypisanie pinów są niekompatybilne w przypadku różnych generacji serwomechanizmów — zawsze dopasowuj kabel do konkretnej serii wzmacniacza w instalacji.

P2: Jaka jest różnica między MR-JHSCBL5M-L (5 m) a MR-JHSCBL2M-L (2 m)?

Obydwa są identyczne pod względem wszystkich specyfikacji — ta sama kompatybilność silnika (HC-SFS/LFS/UFS/RFS), ten sam wzmacniacz (MR-J2S), ten sam standardowy typ przewodu elastycznego i ten sam format złącza. Jedyną różnicą jest długość: 5 m vs 2 m. Wybierz na podstawie rzeczywistej odległości trasy i limitu pętli serwisowej.

P3: Czy MR-JHSCBL5M-L typu L wymaga jakichś specjalnych środków ostrożności przy montażu szyn kablowych?

Typ L jest przystosowany do instalacji statycznej lub wolno poruszającej się, a nie do ciągłej obsługi torów kablowych. Jeśli instalacja kablowa wymaga poprowadzenia w torze kablowym, który podlega ciągłym cyklom otwierania/zamykania wraz z ruchem osi, należy zastosować odpowiedni wariant typu H. W przypadku całkowicie statycznego prowadzenia w korytkach kablowych, kanałach kablowych lub stałych zaciskach, typ L zapewnia prawidłową i odpowiednią pod względem kosztów specyfikację.

P4: Jakie typy silników HC wymagają konkretnie MR-JHSCBL5M-L i które wykorzystują różne kable?

MR-JHSCBL5M-L obsługuje silniki HC-SFS, HC-LFS, HC-UFS i HC-RFS. Inne rodziny silników HC mogą wykorzystywać różne typy kabli enkodera w ramach gamy kabli MR-J2S — na przykład silniki serii HC-KFS lub silniki HC z różnymi formatami złączy enkodera. Sprawdź na liście kabli zawartej w instrukcji obsługi serwowzmacniacza MELSERVO MR-J2S, że MR-JHSCBL5M-L jest określony dla dokładnego modelu silnika HC w instalacji.
