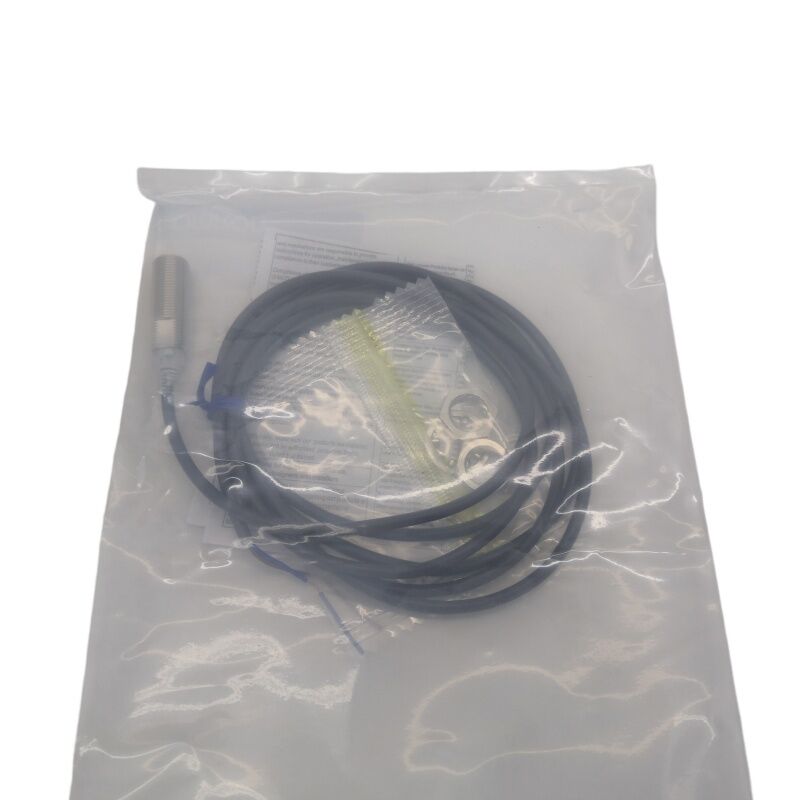

Omron E2E-X3D1-N M12 Osłonięty indukcyjny czujnik bliskości
M12 Osłonięty indukcyjny czujnik bliskości, odległość wykrywania 3 mm, DC 2-przewód, otwarty normalnie, IP67
Marka:Omron
Zestaw:E2E
Numer części:E2E-X3D1-N (Szukaliśmy również jako: E2EX3D1N∙ E2E-X3D1N∙ E2E-X3D1-N 2M / 5M)
Rodzaj:Indukcyjny czujnik bliskości - osłonięty, montażowy, cylindryczny M12
Dostępność:W magazynie - szybkie wysyłki na całym świecie
Kompaktne ciało.
Beczka M12 jest najczęstszym rozmiarem nitki w przemysłowym wykrywaniu, dopasowując ciasne przestrzenie i nitkowanie do standardowych otworów.Omron E2E-X3D1-N to standardowy osłonięty indukcyjny czujnik bliskości firmy Omron w postaci M12Wykrywa metale żelazne bez kontaktu, nie powoduje zużycia,i obsługuje warunki środowiskowe, w tym mgłę naftową, płynu chłodzącego, wibracji i mycia.
Specyfikacje techniczne
| Parametry |
Specyfikacja |
| Zestaw |
E2E |
| Wielkość mieszkania |
M12 cylindryczne, z przędzą |
| Odległość wykrywania (oceniona) |
3 mm |
| Ustawienie odległości |
0 do 4,8 mm |
| Osłony |
Oświetlone (możliwe do zamontowania na płytkę) |
| Materiał przeznaczony |
Metali żelaznych |
| Rodzaj wyjścia |
Dwuprzewodowy prąd stały, rodzaj polarności |
| Tryb działania |
Nie (normalnie otwarte) |
| Napięcie zasilania |
10 do 30 V prądu stałego (nominalny: 12 do 24 V prądu stałego) |
| Obecne zużycie |
13 mA maksymalnie. |
| Pojemność przełączania |
3 do 100 mA |
| Częstotliwość odpowiedzi |
1,000 Hz maksymalnie. |
| Włókno pozostałe |
3V maksymalnie (w obciążeniu 100 mA) |
| Prąd przecieku |
0.8 mA maks. |
| Temperatura pracy |
-25°C do +70°C |
| Stopień ochrony |
IEC 60529: IP67 / odporny na olej |
| Materiały mieszkaniowe |
Pozostałe włókna, z włókien włókienniczych |
| Certyfikaty |
Wykonanie badań klinicznych w celu ustalenia skuteczności stosowania |
| Opcje długości kabla |
2M / 5M / 10M (przedprzęgowe) |
Korzyści płynące z ukrytego projektu
Konstrukcja osłonięta koncentruje pole czujnika elektromagnetycznego do przodu przez powierzchnię czujnika, zamiast promieniować bocznie.lub ramek maszynowych bez otaczającego metalu zakłócających pole czujnika lub powodujących fałszywe wykrycia.
Przesyłki 2-przewodowe DC
Wzornictwo 2-przewodowe uruchamia sygnał wyjściowy w serii z obciążeniem tylko dwóch przewodników, uproszczając okablowanie i zmniejszając wielkość kabla.
- Pojemność przełączania: od 3 do 100 mA
- Prąd przecieku: maksymalnie 0,8 mA.
Trwałość środowiskowa
- IP67 - odporny na kurz i czasowe zanurzenie
- Konstrukcja olejoodporna odporna na działanie oleju cięcia
- Obwody wewnętrzne z solidowego garnka do odporności wibracji
- Zakres pracy: od -25 do +70°C
- Węzeł miedziany niklowany do odporności na korozję
Wskaźniki LED podwójne
- Czerwona dioda LED - wskazuje, kiedy wyjście jest aktywne (wykryto cel)
- Zielona dioda LED - wskazuje odpowiednią moc i zakres czujników podczas ustawiania
Ogólne zastosowania
- Potwierdzenie częściowego obecności CNC i narzędzi maszynowych
- Wykrywanie pozycji przenośnika i obsługi materiałów
- Senzory urządzeń robotowych z komórkami końcowymi
- Weryfikacja części zestawu samochodowego
- Oprogramowanie do wykrywania metali w opakowaniach
Powiązane modele
| Model |
Kluczowa różnica |
| E2E-X3D1-N (ta pozycja) |
Kabel olejoodporny z standardowego PVC, NO |
| E2E-X3D2-N |
Ta sama specyfikacja, wyjście NC (normalnie zamknięte) |
| E2E-X3D1-M1G |
Złącze M12 (rozmieszczenie pinów IEC), NO |
| E2E-X3D1-US |
Wersja uznana przez UL do zastosowań w Ameryce Północnej |
| E2E-X3D1-U |
Wyroby z tworzyw sztucznych (z wyłączeniem tworzyw sztucznych) |
| E2E-X8MD1 |
Korpus M12, bez osłony, odległość wykrywania 8 mm |
Częste pytania
Czy E2E-X3D1-N może być zamontowany w metalowym uchwytku?
Tak - osłonięta konstrukcja umożliwia montaż w metalu, pole elektromagnetyczne jest skoncentrowane do przodu, więc otaczający metal nie przeszkadza.utrzymywać minimalną odległość 30 mm między sobą lub 20 mm twarzą w twarz, aby zapobiec zakłóceniom.
Jaki jest minimalny wymóg prądu obciążenia i czy będzie działał z moim wejściem PLC?
Czujnik wymaga minimalnego prądu obciążenia 3mA. Większość standardowych kart wejściowych dyskretnych PLC pobiera 5mA do 10mA i działa bez problemu.który jest zazwyczaj kompatybilny z nowoczesnym przemysłowym sprzętem PLC.
Jaka jest różnica między E2E-X3D1-N a E2E-X3D1-U?
Obie mają identyczne specyfikacje czujników.podczas gdy E2E-X3D1-U wykorzystuje kabel poliuretanowy (PUR), który jest wzmocniony mechanicznie do zastosowań z wielokrotnym gięciem, agresywnych substancji chemicznych lub ryzyka ścierania.
Jak ustawić odległość czujnika na E2E-X3D1-N?
Ten czujnik ma ustaloną czułość ustawioną fabrycznie na odległość wykrywania 3 mm. Skuteczna odległość może być zróżnicowana od 0 do 4,8 mm poprzez regulację fizycznej odległości między powierzchnią czujnika a celem,ale wzrost wewnętrzny nie jest regulowany przez użytkownika.
E2E-X3D1-N jest wymieniony jako wycofany lub zastąpiony - czy powinienem się martwić o dostępność?
W październiku 2022 roku Omron zintegrował modele E2E DC 2-przewodowe z serią E2E NEXT.E2E-X3D1-N pozostaje szeroko dostępny na całym świecie i nadal jest szeroko stosowany jako część zamienna dla istniejących instalacji.
