NOWE Siemens 6FX5002-2CF02-1AF0 6FX50022CF021AF0 6FX5OO2-2CFO2-1AFO

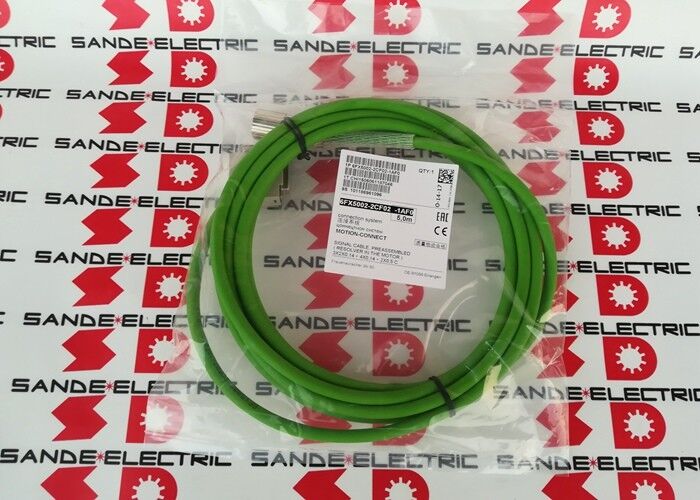

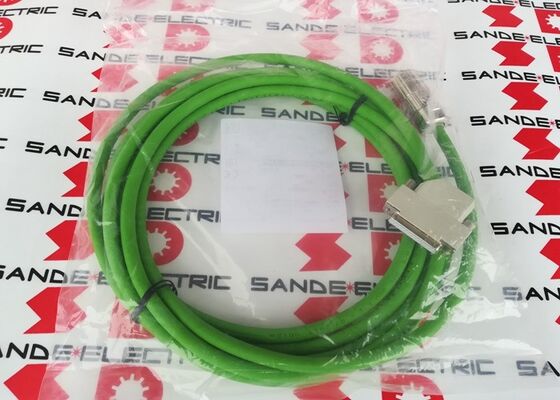

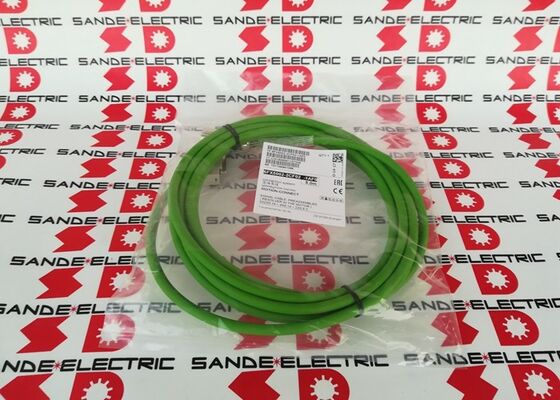

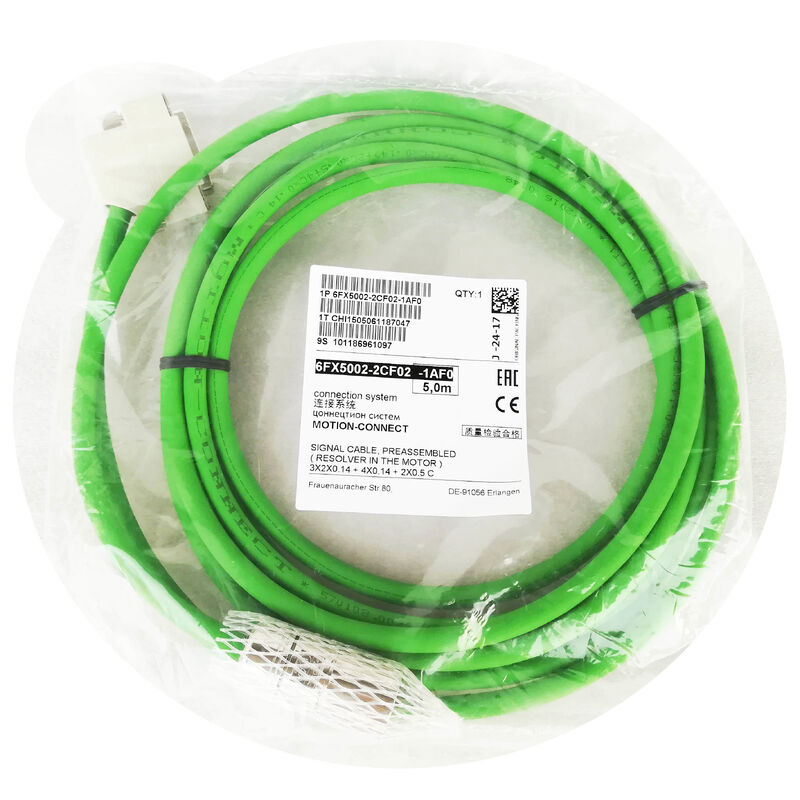

6FX5002-2CF02-1AF0∙ Siemens Kabel sygnałowy prefabrykowany / osłonięty / standardowy / 5m / sterowanie ruchem / MC / HP GMC

Kabel sygnałowy prefabrykowany do sterowania ruchem SINAMICS

6FX5002-2CF02-1AF0 jest prefabrykowanym (PREFAB),zasłonięty kabel sygnałowy z serii 6FX5002 MOTION-CONNECT firmy Siemens ?? sklasyfikowany jako standardowy (STD) zasłonięty kabel sygnałowy do zastosowań napędowych sterowania ruchemDługość 5 m (1 AF0) obejmuje przejazdy kablowe o średniej odległości od modułu serwo napędowego do silnika.

W ramach systemu zamówienia kabli Siemens,oznaczenie MC/HP - CABLES GMC oznacza, że jest to część kabli do sterowania ruchem / kabli wysokiej wydajności dla GMC (General Motion Control) ′′ rodziny produktów obsługujących SINAMICS S120, S110 i powiązanych układów napędowych z serwomotorami SIMOTICS.

Kluczowe informacje o produkcie

Konstrukcja prefabrykowana ️ Jakość fabryczna, natychmiastowa instalacja

"PREFAB" potwierdza, że 6FX5002-2CF02-1AF0 przybywa w pełni zmontowany z złączami już zainstalowanymi na obu końcach:

Stała jakość:Złącza fabryczne są montowane i testowane w kontrolowanych warunkach, co eliminuje zmienność montażu złączy polowych, w przypadku gdy nieprawidłowe przyciskanie, nieodpowiednie zakończenie osłony,lub nieprawidłowo skierowane przewodniki mogą pogorszyć wydajność sygnału.

Natychmiastowa instalacja:Nie potrzebne narzędzia do montażu złącza w maszynie.

Zespół zgodny z gwarancją:SINAMICS drive system commissioning in warranty configurations typically specifies the use of Siemens MOTION-CONNECT pre-assembled cables — ensuring the drive-motor cable interface meets Siemens' electromagnetic compatibility (EMC) specifications.

Wnioski

Systemy serwo napędowe SINAMICS:Motor encoder feedback cabling for SINAMICS S120 and S110 drive systems connecting to SIMOTICS servo motors — the primary drive platform for Siemens motion control in machine tools and industrial automation.

SINUMERIK Narzędzia CNC:Kable sygnałowe do centrów obróbki CNC, centrów obrotowych, maszyn szlifowych i wielosiowych urządzeń obróbkowych z wykorzystaniem systemów CNC i napędów Siemens.

Węzły i napędy osi narzędziowych:Zarówno zwrot zwrotny kodującego węzłem głównym, jak i zwrot zwrotny kodującego serwo osi dla centrów obróbki i centrów obróbiania.

Maszyny do pakowania i przetwarzania:Systemy serwo napędowe SINAMICS do obsługi sieci, nakładania etykiet, składania, napełniania i uszczelniania.

Intralogistyka i obsługa materiałów:Systemy przenośnikowe sterowane przez SINAMICS, sprzęt sortowania i zautomatyzowane systemy magazynowania wymagające kabli zwrotnych serwo-kodera.

Drukowanie i przetwarzanie papieru:Serwo sterowane napędy osi prasy drukarskiej, obsługa rolki papieru i systemy kontroli napięcia sieci.

Częste pytania

P1: Do jakich typów koderów łączy się 6FX5002-2CF02?

Oznaczenie CF02 w zakresie kabli sygnałowych 6FX5002-2 odpowiada specyficznemu typowi złącza kodującego dla rozwiązań w silniku (AH20) lub podobnych systemów sprzężenia zwrotnego w silnikach SIMOTICS. Confirm the exact encoder interface from the Siemens MOTION-CONNECT cable configuration tool or cable selection table in the SINAMICS S120 commissioning manual — the full 6FX5002-2CF02 specification identifies the connector pin assignment and compatible encoder/motor types.

P2: Jaki jest związek między 6FX5002-2CF02-1AF0 a 6FX5002-2CF02-1AG0?

Jedyna różnica polega na długości kabla 1AF0 = 5m; 1AG0 = 7m. Wszystkie pozostałe szczegóły konstrukcyjne (typ złącza, konfiguracja przewodnika, osłona, płaszcz zewnętrzny) są identyczne.Wybierz prawidłowy przyrost długości na podstawie rzeczywistego przebiegu kabli od napędu do silnika, dodając rozsądny dopuszczalny przepływ.

P3: Czy 6FX5002-2CF02-1AF0 kwalifikuje się do stosowania w instalacjach gwarancyjnych SINAMICS S120?

Kable Siemens MOTION-CONNECT to określony system kablowy dla połączeń napędowo-silnikowych SINAMICS S120. Using 6FX5002 MOTION-CONNECT pre-fabricated cables ensures EMC compliance with the SINAMICS S120 system's certified installation — which requires correctly shielded and terminated cables to meet CE marking requirements for machinery. Potwierdź z instrukcji instalacji sprzętu SINAMICS S120 dla konkretnej kombinacji kabla i napędu.

P4: Czy 6FX5002-2CF02-1AF0 można przedłużyć, jeśli 5m jest niewystarczające?

Nie zaleca się bezpośredniego rozszerzania prefabrykowanych kabli sygnałowych poprzez dodanie dodatkowej długości kabla na ścieżce sygnału ,Jeśli potrzebny jest dłuższy kabel, zamów następną dostępną długość (6FX5002-2CF02-1AG0 = 7m,lub wersje o dłuższej długości) jako kompletny kabel, zastępując całkowicie kablówkę 5 m.
