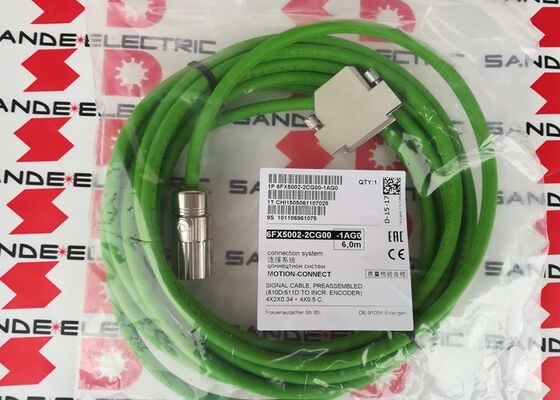

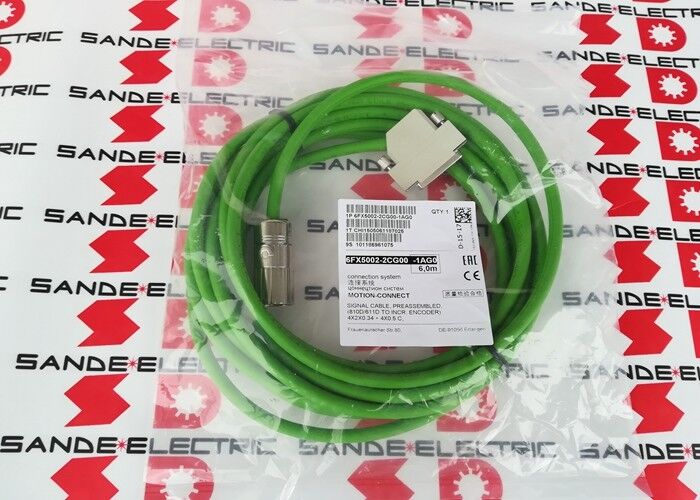

NOWY Siemens 6FX5002-2CG00-1AG0 6FX50022CG001AG0 6FX5OO2-2CGOO-1AGO

6FX5002-2CG00-1AG0 | Kabel sygnałowy Siemens MOTION-CONNECT — 810D/611D do enkodera inkrementalnego / 7 m / DESINA / UL/CSA

Wstępnie zmontowany kabel sygnałowy enkodera do systemów napędowych 810D/611D

6FX5002-2CG00-1AG0 to wstępnie zmontowany kabel sygnałowy firmy Siemens do podłączenia obwodu enkodera (sprzężenia zwrotnego) ze sterownika CNC SINUMERIK 810D lub serwonapędu SIMODRIVE 611D do enkodera inkrementalnego serwosilnika. Długość 7 m zapewnia średnią odległość prowadzenia kabli pomiędzy szafą przetwornicy częstotliwości a miejscem montażu silnika.

Kabel sygnałowy enkodera przenosi dane zwrotne z enkodera przyrostowego, które napęd wykorzystuje do określenia prędkości silnika i położenia wirnika — ciągłe sprzężenie zwrotne w czasie rzeczywistym, które umożliwia sterowanie serwomechanizmem w pętli zamkniętej. Integralność sygnału w tym kablu jest krytyczna: sprzężenie szumowe, niedopasowanie impedancji lub rezystancja styku w obwodzie enkodera bezpośrednio pogarszają dokładność serwomechanizmu i mogą powodować błędy napędu.

Kluczowe dane techniczne

Konfiguracja przewodnika — inżynieria pary sygnałów

Konfiguracja przewodów 4×2×0,34 mm² + 4×0,5 mm² została zaprojektowana dla określonych typów sygnałów w połączeniu z enkoderem inkrementalnym:

4 skręcone pary o przekroju 0,34 mm²:Główne przewody sygnałowe enkodera — przenoszące pary sygnałów różnicowych A, A*, B, B* (pasek A i A, B i B). Konstrukcja skrętki eliminuje szumy w trybie wspólnym, utrzymując integralność sygnału enkodera w środowisku zaszumionym elektrycznie w pobliżu serwonapędów.

4 pojedyncze przewody o przekroju 0,5 mm²:Przewody pomocnicze do zasilania enkodera, impulsu odniesienia (Z) i podłączenia ekranu kabla – funkcje pomocnicze wykraczające poza główne pary sygnałów przyrostowych.

Ogólna tarcza:Konstrukcja kabla DESINA obejmuje ekran ogólny – uziemiony po stronie napędu, aby odwrócić indukowany szum z dala od przewodów sygnałowych enkodera.

Aplikacje

Obrabiarki CNC SINUMERIK 810D:Centra obróbcze, centra tokarskie i szlifierki wykorzystujące platformę napędową 810D/611D — ten kabel łączy enkoder inkrementalny każdego silnika z modułem napędowym 611D.

Instalacje serwo SIMODRIVE 611D:Dowolna instalacja obrabiarki wyposażonej w 611D wykorzystująca silniki z enkoderem przyrostowym, która wymaga kabla enkodera typu CG00 pomiędzy przemiennikiem a silnikiem.

Modernizacja maszyny:Starsze obrabiarki w trakcie modernizacji lub konserwacji — 6FX5002-2CG00-1AG0 zapewnia prawidłowy, wstępnie zmontowany kabel do naprawy układu napędowego bez konieczności montażu w terenie.

Często zadawane pytania

P1: Jaka jest różnica między 6FX5002-2CG00 i 6FX5002-2CA12 w kablach sygnałowych enkodera?

6FX5002-2CG00 przeznaczony jest do systemów napędowych 810D/611D z enkoderami przyrostowymi wykorzystującymi interfejs złącza CG00. 6FX5002-2CA12 jest przeznaczony dla enkoderów HTL i TTL z inną konfiguracją złączy. Obydwa przenoszą sprzężenie zwrotne z enkoderem przyrostowym, ale są przeznaczone do różnych typów złączy enkodera i typów interfejsów napędu. Przed wyborem typu kabla enkodera należy sprawdzić konkretny typ enkodera i złącze napędu z dokumentacji systemu SINUMERIK lub SIMODRIVE.

Pytanie 2: Jaka jest maksymalna długość kabla dla sygnałów enkodera inkrementalnego w systemie SINUMERIK 810D?

Maksymalna długość kabla enkodera zależy od systemu napędowego i typu enkodera. Dokumentacja 811D/611D określa maksymalne długości kabli zapewniające integralność sygnału — zazwyczaj w zakresie 25–50 m dla standardowych enkoderów przyrostowych, w zależności od częstotliwości sygnału enkodera i pojemności kabla. Długość 7 m modelu 6FX5002-2CG00-1AG0 mieści się w granicach typowych maksymalnych limitów długości kabla. W przypadku dłuższych odcinków należy sprawdzić maksymalną długość w instrukcji technicznej SIMODRIVE 611D.

P3: Czy 6FX5002-2CG00-1AG0 spełnia wymagania UL/CSA dla instalacji w Ameryce Północnej?

Tak — oznaczenie UL/CSA w specyfikacji kabla potwierdza zgodność ze standardami UL (Underwriters Laboratories) i CSA (Canadian Standards Association). Zgodność ta jest wymagana w przypadku obrabiarek i sprzętu automatyki przemysłowej instalowanych w zakładach w Ameryce Północnej zgodnie z wymaganiami przepisów elektrycznych NEC i CSA. Zgodność z UL/CSA upraszcza zatwierdzanie instalacji maszyn SINAMICS/SINUMERIK przez certyfikowanych inspektorów.

P4: Czy 6FX5002-2CG00-1AG0 można stosować w zastosowaniach z ciągłymi prowadnicami kablowymi (prowadnikami kablowymi)?

Kabel 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line jest przeznaczony do instalacji statycznych lub wolno poruszających się, a nie do ciągłego zginania toru kablowego. W przypadku zastosowań wymagających ciągłego stosowania torów kablowych z kablami sprzężenia zwrotnego enkodera należy zastosować odpowiednik MOTION-CONNECT 800 Dynamic Line — przystosowany do liczby cykli zginania wymaganych w konkretnym zastosowaniu toru kablowego.
