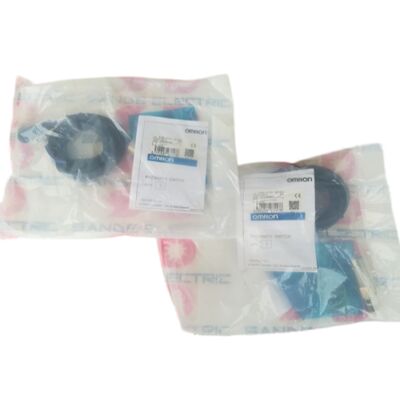

NOWY przełącznik czujnika bliskości OMRON E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ | M18 ekranowany czujnik zbliżeniowy indukcyjny 7mm — Montaż panelowy / M12 z kodowaniem A / 2-przewodowy NO DC / IP67

Konfiguracja montażu panelowego — Wykrywanie przez panel

Sufiks MJ w modelu E2E-X7D1-M1GJ oznacza wersję do montażu panelowego ze złączem M12. Czujnik przechodzi przez otwór w panelu od tyłu, mocowany nakrętką blokującą do powierzchni panelu, z oknem wykrywania skierowanym na zewnątrz przez przednią część panelu. Jest to orientacja odwrotna do czujnika do montażu maszynowego, który wkręca się w wspornik, a jego powierzchnia wykrywania jest skierowana na przejeżdżające cele.

Wydajność wykrywania jest identyczna jak w standardowej serii M18 E2E-X7D1 — zasięg 7 mm, częstotliwość przełączania 500 Hz, ochrona IP67 przed olejem, podwójne wskaźniki LED — z formą dostosowaną do instalacji panelowej w urządzeniach do kontroli jakości, kompaktowych modułach automatyki oraz urządzeniach przenośnych lub stołowych, gdzie punkt wykrywania znajduje się na powierzchni urządzenia.

Złącze M12 jest montowane z tyłu panelu, co zapewnia, że okablowanie nie przeszkadza powierzchni wykrywania. W środowiskach wymagających częstej konserwacji, standaryzacja złączy M12 oznacza, że wymiana czujnika nie zakłóca stałego przebiegu kabla — odłącz M12, zainstaluj nowy czujnik, podłącz ponownie.

Kluczowe specyfikacje

7mm ekranowany przy M18 — właściwa specyfikacja

Konstrukcja ekranowana skupia pole magnetyczne do przodu, umożliwiając montaż równo ze wspornikami metalowymi bez utraty odległości wykrywania — zasięg 7 mm dotyczy czujnika zamontowanego równo z powierzchnią wspornika. M18 ekranowany przy 7 mm to ugruntowana specyfikacja dla zastosowań wymagających odstępu wykrywania 5–7 mm przy montażu równo. Ekranowanie tłumi boczne pole rozproszone, które powoduje fałszywe wykrywanie, gdy czujnik nieekranowany jest zamontowany równo w metalu.

Obwód 2-przewodowy DC — minimum 3 mA, prąd upływu 0,8 mA

Obwód 2-przewodowy jest podłączany szeregowo z obciążeniem. W stanie braku celu: prąd upływu 0,8 mA przez obciążenie — poniżej progu załączenia standardowych wejść PLC 24V (zazwyczaj minimum 5–7 mA). W stanie wykrycia celu: prąd przepływa przez stopień wyjściowy i obciążenie z zasilania.

Dla wejść PLC pobierających 5–20 mA przy 24V, minimalny prąd obciążenia 3 mA zapewnia prawidłowe przewodzenie stopnia wyjściowego czujnika, gdy wejście PLC jest podłączone jako obciążenie. Zainstaluj z rezystorem równoległym, jeśli impedancja obciążenia jest wystarczająco wysoka, aby pobór prądu spadł poniżej 3 mA.

Odległość ustawienia 5,6 mm — 80% nominalnej wartości 7 mm — to niezawodna strefa robocza. Ustaw fizyczną przerwę na 3,5–4,5 mm, aby zapewnić komfortowy margines przeciwko rozszerzalności cieplnej, wibracjom i odchyleniom w wyrównaniu panelu.

FAQ

P1: Jaki kabel M12 pasuje do złącza MJ?

Dowolne żeńskie złącze kablowe M12 z kodowaniem A — dominujący standard złączy w automatyce przemysłowej na świecie. Kodowanie A odróżnia je od złączy M12 z kodowaniem B (PROFIBUS), D (Ethernet) i X. Dla połączenia 2-przewodowego DC użyj pinów 1 (brązowy, +V) i 3 (niebieski, 0V/wyjście) standardowego 4-pinowego zespołu kablowego M12 z kodowaniem A. Piny 2 i 4 nie są używane w konfiguracji 2-przewodowej.

P2: Jaka przerwa robocza powinna być ustawiona podczas instalacji?

Ustaw fizyczną przerwę między powierzchnią czujnika a najbliższym zbliżającym się celem na 3,5–4,5 mm. Pozwala to utrzymać punkt przełączania komfortowo w odległości ustawienia 5,6 mm w całym zakresie temperatur pracy i napięcia zasilania. Potwierdź, że zielona dioda LED świeci się stale przy zamierzonej przerwie — to potwierdza, że przerwa znajduje się w niezawodnej strefie ustawienia.

P3: Czy zasięg 7 mm dotyczy celów ze stali nierdzewnej?

Stal nierdzewna austenityczna (gatunek 304/316) ma współczynnik korekcji około 0,6–0,75×, co daje efektywną odległość przełączania około 4,2–5,25 mm dla tego czujnika. Jest to w granicach odległości ustawienia 5,6 mm, więc wykrywanie stali nierdzewnej jest możliwe, jeśli przerwa instalacyjna mieści się w efektywnym zakresie dla stali nierdzewnej. Zawsze weryfikuj rzeczywistą odległość przełączania z konkretnym gatunkiem stali nierdzewnej i geometrią celu w rzeczywistej instalacji.

P4: Jak podwójne diody LED pomagają podczas instalacji i eksploatacji?

Zielona dioda LED: Stałe zielone światło bez obecności celu potwierdza, że żadna metalowa powierzchnia nie znajduje się w odległości 5,6 mm od powierzchni wykrywania — brak przypadkowych zakłóceń w pobliżu. Stałe zielone światło, gdy cel znajduje się w zamierzonej przerwie, potwierdza, że przerwa znajduje się w niezawodnej odległości ustawienia.

Czerwona dioda LED: Zapala się, gdy cel wejdzie w pole wykrywania. Migająca czerwona dioda podczas zbliżania się celu wskazuje, że przerwa znajduje się na granicy stabilnej strefy przełączania lub w jej pobliżu i wymaga regulacji.

P5: Czy montaż panelowy wpływa na szczelność IP67?

Korpus czujnika zachowuje szczelność IP67 w każdej orientacji montażu. Złącze M12 osiąga szczelność IP67, gdy złącze kablowe jest w pełni połączone i zablokowane. Jednakże sam otwór w panelu nie jest interfejsem uszczelnionym IP67 między przednią a tylną częścią panelu. Jeśli wymagane jest oddzielenie środowiskowe między stronami panelu — na przykład mycie po stronie przedniej przy czystych warunkach po stronie tylnej — może być potrzebne dodatkowe uszczelnienie wokół korpusu czujnika w otworze panelu.
