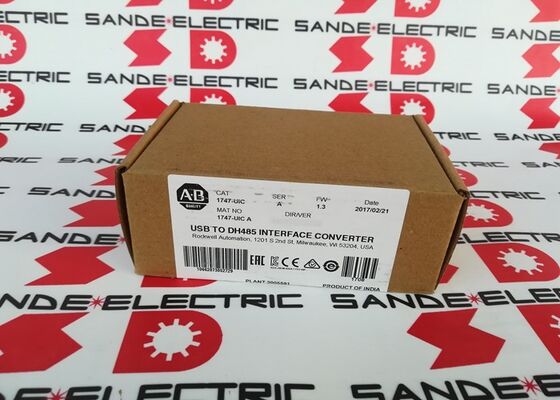

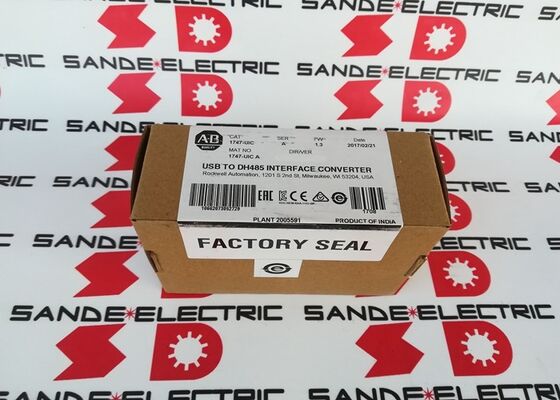

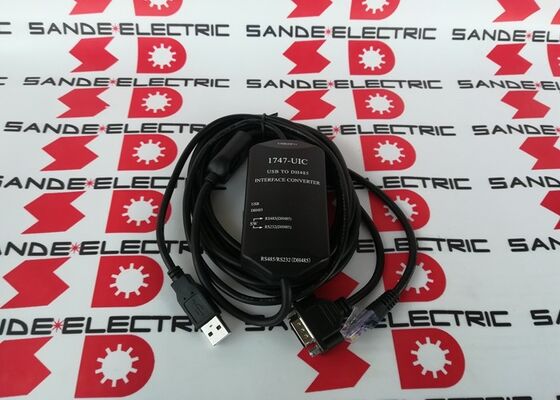

Kabel programowania AB 1747-UIC dla Allen Bradley USB do DH485 - USB do 1747-PIC PLC

1747-UIC. SLC 500 Series USB do DH-485 Konwerter interfejsu 12 Mbps / 19.2 Kbps / 500V Izolacja / USB

1747-UIC USB do DH-485 dla sieci serii SLC 500

1747-UIC to konwerter interfejsu USB do DH-485 dla platformy PLC serii SLC 500 zapewniający nowoczesną łączność USB do seryjnej sieci przemysłowej DH-485.Łączy port USB laptopa lub komputera stacjonarnego z sterownikami SLC 500 wyposażonymi w DH-485, terminale operatora PanelView i izolatory sieci, umożliwiające programowanie, monitorowanie i wymianę danych bez konieczności używania starszego portu seryjnego RS-232.

Wraz z przejściem komputerów osobistych od seryjnych portów RS-232, zależność sieci DH-485 od RS-232 stała się praktyczną przeszkodą dla inżynierów terenowych.1747-UIC rozwiązuje ten problem poprzez przełożenie USB na DH-485 w przejrzysty sposób, pojawiając się w oprogramowaniu programowania jako standardowy kanał komunikacji do sieci 1747..

Główne specyfikacje

Dwa porty DH-485 1 konwerter, wiele połączeń

1747-UIC zapewnia dwie opcje interfejsu DH-485 do wyboru przełącznika:

W przypadku, gdy urządzenie jest wyposażone w urządzenie o charakterze napędowym, urządzenie musi być wyposażone w urządzenie o charakterze napędowym.Główny port do bezpośredniego połączenia z kanałami SLC 500 5/01, 5/02 i 5/03 CPU DH-485 za pomocą standardowego kabla programowania SLC 500 RJ-45.Łączy się również z izolatorami 1747-AIC i terminalami PanelView z portami DH-485.

Port RS-232 DB9:Do podłączenia do SLC 5/03 kanału 0 i wyższych procesorów, izolatorów 1761-NET-AIC, kontrolerów serii 1761, terminali CompactLogix, FlexLogix, ControlLogix i PanelView z interfejsami RS-232 DH-485.

Przełącznik wyboru przełącza się między tymi dwoma typami portów

Wnioski

SLC 500 PLC programowanie i monitorowanie:Podłączenie laptopa programowania z użyciem odpowiedniego oprogramowania programowania PLC do procesorów SLC 500 5/01, 5/02, 5/03 do przesyłania, pobierania programów, monitorowania online i diagnostyki usterek.

Konfiguracja terminala PanelView:Władowanie i pobieranie aplikacji HMI do terminali operatora PanelView podłączonych do sieci DH-485.

Diagnostyka sieci:Przeglądanie sieci DH-485 w celu zidentyfikowania połączonych węzłów, sprawdzenia stanu komunikacji i diagnozowania awarii sieci za pomocą RSLinx lub zgodnych narzędzi diagnostycznych sieci.

Wykrywanie danych historycznych:Podłączenie do sterowników SLC 500 do pobierania danych, pobierania rekordów produkcji i zbierania danych konserwacyjnych w obiektach bez stałej infrastruktury sieciowej do panelu sterowania.

Integracja układu napędowego i napędowego:Dostęp do systemów ControlLogix i CompactLogix za pośrednictwem portu RS-232 DB9 do uruchomienia, regulacji parametrów i badania usterek w systemach z opcjami komunikacji DH-485.

Częste pytania

P1: Który port DH-485 na 1747-UIC jest używany dla jakiego typu procesora SLC 500?

Port RJ-45 łączy się z procesorami SLC 500 5/01, 5/02 i 5/03 za pośrednictwem standardowego kabla programowania SLC do gniazda DH-485 RJ-45 na procesorze.,5/05 procesorów), izolatorów AIC+ i kontrolerów serii 1761.

P2: Czy 1747-UIC działa z obecnymi systemami operacyjnymi Windows?

1747-UIC wykorzystuje wbudowany sterownik, który jest kompatybilny z protokołem komunikacyjnym DH-485 w aktualnych wersjach oprogramowania do programowania przemysłowego PLC.Potwierdź kompatybilność sterownika z zainstalowaną wersją systemu Windows z dokumentacji załączonej do 1747-UICKompatybilność z systemami Windows 10 i 11 jest potwierdzona przez większość użytkowników z aktualnymi instalacjami sterowników.

P3: Czy 1747-UIC może łączyć się z więcej niż jednym urządzeniem DH-485 jednocześnie?

Nie 1747-UIC obsługuje jedno aktywne połączenie DH-485 naraz. Może komunikować się z wieloma węzłami w tej samej sieci DH-485 kolejno (sama sieć obsługuje do 32 węzłów),ale jednocześnie aktywne jest tylko jedno połączenie komputer/1747-UICJedna konwerterka na komputer jest maksymalnie obsługiwaną konfiguracją.

P4: Co wskazują trzy diody LED na 1747-UIC?

Światło LED 1 (moc): zielone, gdy konwerter otrzymuje zasilanie USB i działa normalnie.LED 3 (działalność DH-485): Błyski podczas komunikacji DH-485 na porcie aktywnym. Brak aktywności na LED 3, gdy oczekuje się połączenia DH-485, wskazuje na niezgodność okablowania, kabla lub protokołu.

P5: Czy 1747-UIC może być używany bez oprogramowania RSLinx?

1747-UIC komunikuje się za pomocą sterownika RSLinx DF1 RS-232 Full-Duplex RSLinx lub kompatybilna platforma komunikacji przemysłowej jest wymagana, aby oprogramowanie do programowania komunikowało się za pośrednictwem 1747-UIC z docelowym sterownikiem sterowania lub terminalem. Bezpośrednia obsługa bez sterownika nie jest obsługiwana.
