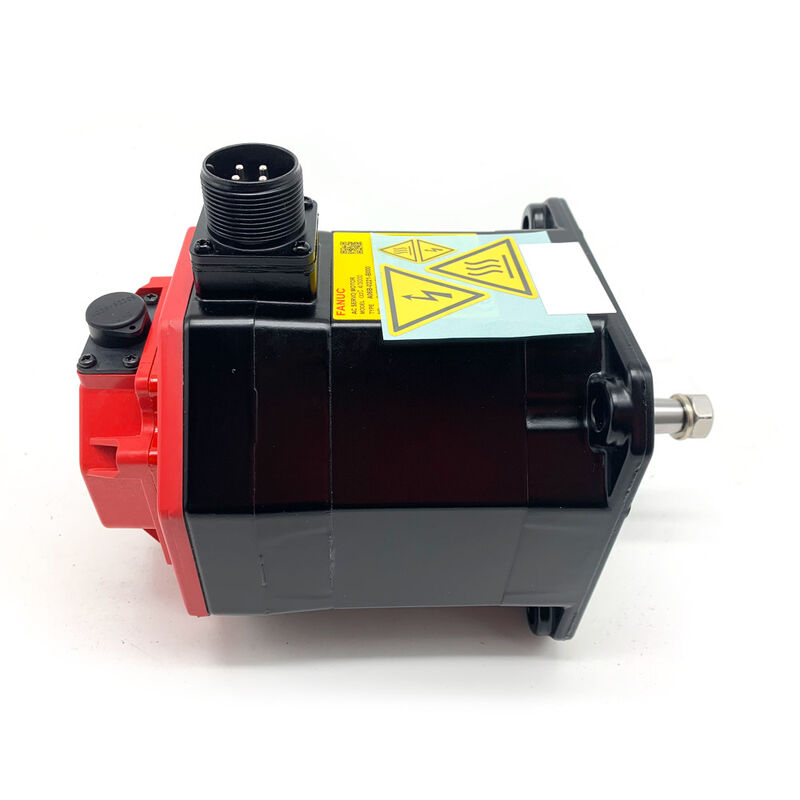

FANUC A06B-0221-B100∙ AC4/3000i AC Servo Motor 4 Nm / 3000 obrotów / Straight Smooth Shaft / a1000 Encoder

AC4/3000i 4 Nm przy 3000 obrotów na minutę dla osi zasilającej i osi pomocniczej

A06B-0221-B100 to serwomotor AC4/3000i firmy FANUC z serii Alpha C o ciągłym momentu obrotowym 4 Nm przy maksymalnej prędkości 3000 obrotów na minutę.Ta kombinacja momentu obrotowego i prędkości skierowana jest do podstawowych osi zasilających w kompaktowych centrach obróbki CNC, obrotowe i maszyny wielofunkcyjne, w których wymagany jest stały moment obrotowy przy umiarkowanej prędkości.Cztery Newton-metry jest wystarczające, aby napędzać średniej wysokości śruby kulkowej bezpośrednio na kompaktowej osi bez skrzynki biegów.

Szybki wał (SLK) przesyła moment całkowicie poprzez zaciskanie tarcia w węzle sprzęgłowym.Brak klucza oznacza brak geometrycznej niespójności w wałku ∙ węzły sprzęgłowe zaciskają bezpośrednio na wypolerowaną powierzchnię wałuW przypadku silnika o pojemności 4 Nm pod stałym obciążeniem odwrotnym należy sprawdzić moment zaciskania węzła w momencie montażu i okresowo w trakcie pracy.węzeł zaciskowy, który jest rozluźniony może rozwinąć mikro-poślizg, który z czasem gromadzi się w błędzie pozycjonowania.

Konfiguracja B100 nie posiada hamulca elektromagnetycznego.W przypadku osi obciążonych ciężarem lub osi pionowej, w których wymagane jest mechaniczne utrzymanie przy wyłączeniu serwowy, określać wariant hamulca w serii A06B-0221.

Główne specyfikacje

a1000 Encoder ️ Wzrostowy, wymagany przy uruchomieniu

A1000 jest kodem przyrostowym. CNC musi wykonać cykl odniesienia-powrotu przy każdym uruchomieniu, aby ustalić punkt odniesienia pozycji osi.To standardowe zachowanie robocze dla maszyn wyposażonych w silniki kodowania przyrostowego Alpha CW przypadku pozycji bezwzględnej przy uruchomieniu bez homingowania wymagany jest wariant z absolutnym koderem.

Koder jest wrażliwy na wstrząsy mechaniczne Nie należy przeprowadzać badań odporności izolacyjnej (megger) na uzwojeniach silnika z podłączonym kablem kodującymElektronika kodera nie jest przeznaczona do wysokonapięciowego impulsu testowego.

Częste pytania

P1: Jakie wzmacniacze są kompatybilne z A06B-0221-B100?

FANUC serii Alpha C serwo wzmacniacze dopasowane do klasy silnika AC4/3000i.Koder przyrostowy a1000 wymaga odpowiedniego interfejsu kodera w wzmacniaczu.

P2: Maszyna wymaga homingowania przy każdym uruchomieniu.

Tak, A1000 jest przyrostowa bez pamięci pozycji bezwzględnej.potrzebny jest silnik z absolutnym koderem z tej samej serii A06B-0221.

P3: Czy wał gładki (SLK) nadaje się do napędów pasa?

Tak, przy prawidłowym wyborze sprzęgła.specyfikacja zacisku węzła musi uwzględniać napięcie pasa oprócz przenoszonego momentu obrotowegoNiewystarczająca siła przycisku pod napięciem pasa i odwrócenie momentu obrotowego może powodować schodzenie węzła.

P4: Po wymianie silnika osi następującej za błędem jest większa niż oczekiwano.

Sprawdź parametry typu silnika CNC, aby sprawdzić, czy kabel kodujący jest w pełni przymocowany do złącza sprzężenia zwrotnego wzmacniacza.niewystarczająco zaciskany węzeł powoduje mechaniczne niezgodności, co zwiększa tarcie i zwiększa następujący błąd, zanim sprzęgło ostatecznie poślizgnie się.

P5: Skąd pochodzi A06B-0221-B100?

Za pośrednictwem FANUC Alpha C market aftermarket motorów, specjalistycznych dealerów silników CNC oraz usług naprawy/zmiany.bez hamulca) z tablicy motora przed zamówieniem.
